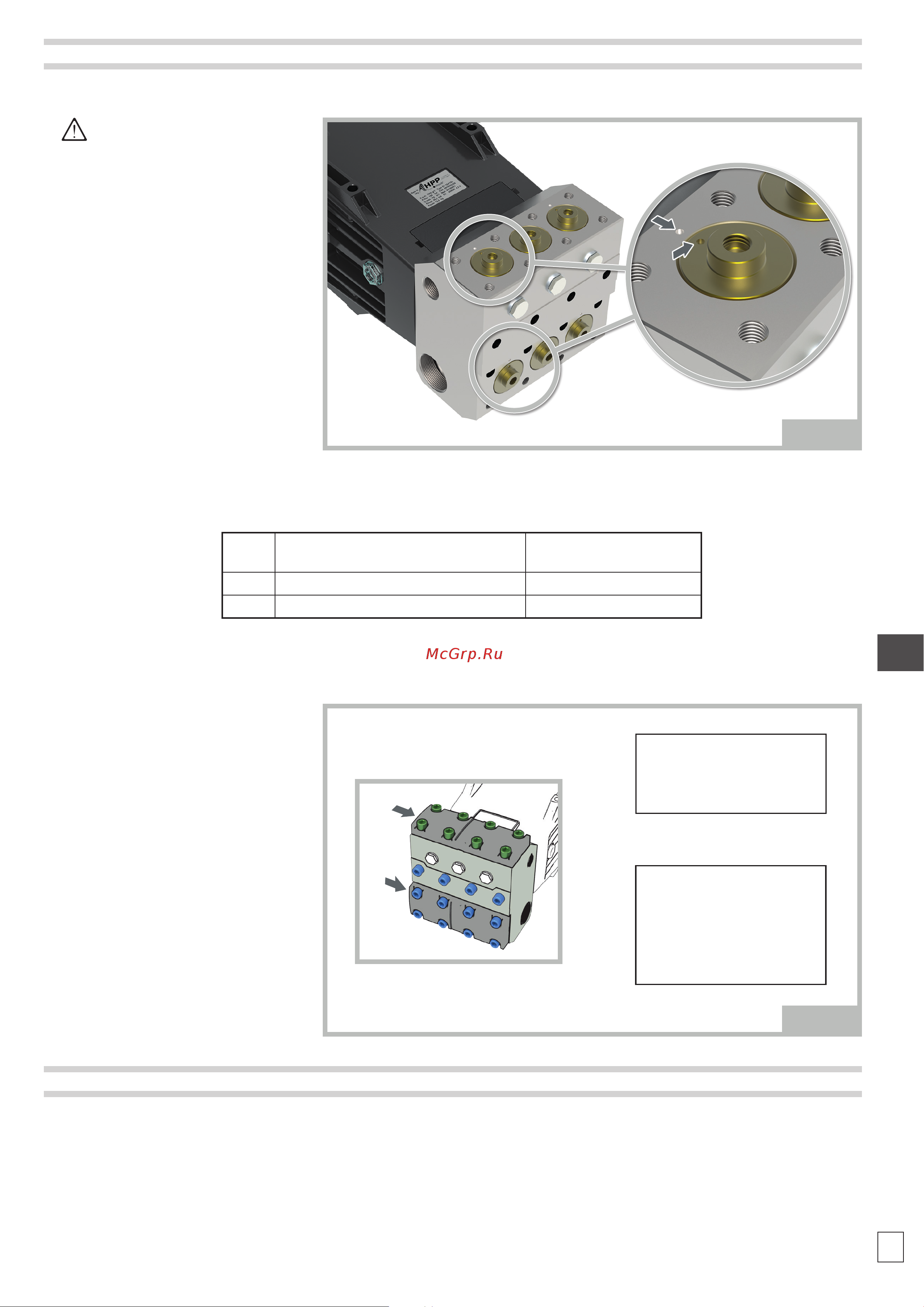

55
Fig. 14
Fig. 15
B
A
A
B
MANTENIMIENTO EXTRAORDINARIO – MONTAJE PARTE HIDRÁULICA Y PARTE DE BOMBEO
Para montar las partes realizar en sentido inverso cuanto se ilustra en los dos párrafos anteriores.
El apriete de los tornillos de la
cabeza se realiza en dos fases,
respetando la secuencia ilustrada
en la gura 15:
Realizar un pre-apriete a
40 Nm/29,5 ft·lbs, después
completar la operación
apretando a 140 Nm/103,2 ft·lbs.
5 3 1 7
8 2 4 6
GARANTÍA
El producto está garantizado para un período de 3 (tres) años a partir de la fecha de suministro, por lo que concierne
el comprador en regla con las normas contractuales.
Para las modalidades de aceptación de la garantía, hacer referencia a las condiciones generales de venta.
7 1 4 10
11 5 2 8
9 3 6 12
ATENCIÓN
Para un montaje correcto, es
necesario hacer coincidir los
contactos de referencia presentes
en los separadores (8) con los de
la cabeza, tal como se indica en la
gura 14.
ADVERTENCIA
• Todos los aprietes se deben realizar con la llave dinamométrica especíca, respetando los valores de la tabla siguiente:
Pos. Descripción
Par de apriete
Nm (ft·lbs)
2 Tornillo de jación tapa válvulas
40 (29,5)
→ 140 (103,2)
4 Tornillo de jación cabeza a cárter
40 (29,5)
→ 140 (103,2)
ES
