59
Abb. 1
immer mit einer höheren Rotationsgeschwindigkeit überprüft werden, dass das Druckbegrenzungs-/Druckreglerventil
und das Überdruckventil richtig geeicht sind und, dass die Einstellung der Eichung zum Beispiel durch durch ein Lacksignal
gewährleistet wird;
- mit einer höheren Rotationsgeschwindigkeit als die auf dem Schildchen mit den technischen Daten angegebene;
- mit einer niedrigeren Rotationsgeschwindigkeit als 500 UPM.
• Die Maschine, in die die Pumpe eingebaut ist, muss so erstellt werden, dass die Übereinstimmung mit den
von den europäischen Richtlinien festgelegten erforderlichen Sicherheitseigenschaften garantiert ist. Diese
Tatsache wird durch das Vorhandensein der Kennzeichnung CE und die Konformitätserklärung des Herstellers
der Maschine, in die die Pumpe eingebaut ist, garantiert.
• Die in Bewegung bendlichen Teile mit entsprechenden Schutzvorrichtungen passend schützen. Besonders ist dabei auf
die Riemenscheibenanwendungen zu achten.
• Die Pumpe an einem Ort installieren, an dem ein sicherer Zugang für das Reinigungs- und Wartungspersonal gewährleistet
ist. Für das eventuelle Sammeln von Wasserüssen durch Sickern, Spülen, Wartung von Rohren etc. sorgen.
• Die Pumpe muss horizontal installiert und betrieben werden (gestattete Höchstneigung 3°÷5°).
• Die Pumpe muss stabil befestigt werden. Der Unterbau, auf dem sie ruht, muss eben und ausreichend fest sein, um
Ausrichtungsfehler zwischen Pumpe und Motor und Vibrationen in der Arbeitsphase zu vermeiden. Für die Befestigung
die vier Auagenieten des Gehäuses der Pumpe verwenden, für die Abmessungen auf die Abb. 1 Bezug nehmen.
• Da es sich bei der Pumpe um eine volumetrische Pumpe handelt, muss sie immer , mit einem Druckbegrenzungs-/
Druckreglerventil und einem Überdruckventil ausgerüstet sein.
WARNHINWEIS
• Eine richtige Ausrichtung von Motor und Pumpe vornehmen. Besonders auf die Riemenscheibenantriebe und die
exiblen Verbindungen achten (maximal zulässige Winkelabweichung 3°).
• Bei Antrieb mit Riemenscheibe kann eine Reduzierung der gestatteten Leistungen nötig sein. Diesbezüglich den
technischen Kundendienst des Herstellers kontaktieren. Die Übertragung mit Riemenscheibe ist nur bei den
Versionen ohne Untersetzungsgetriebe gestattet.

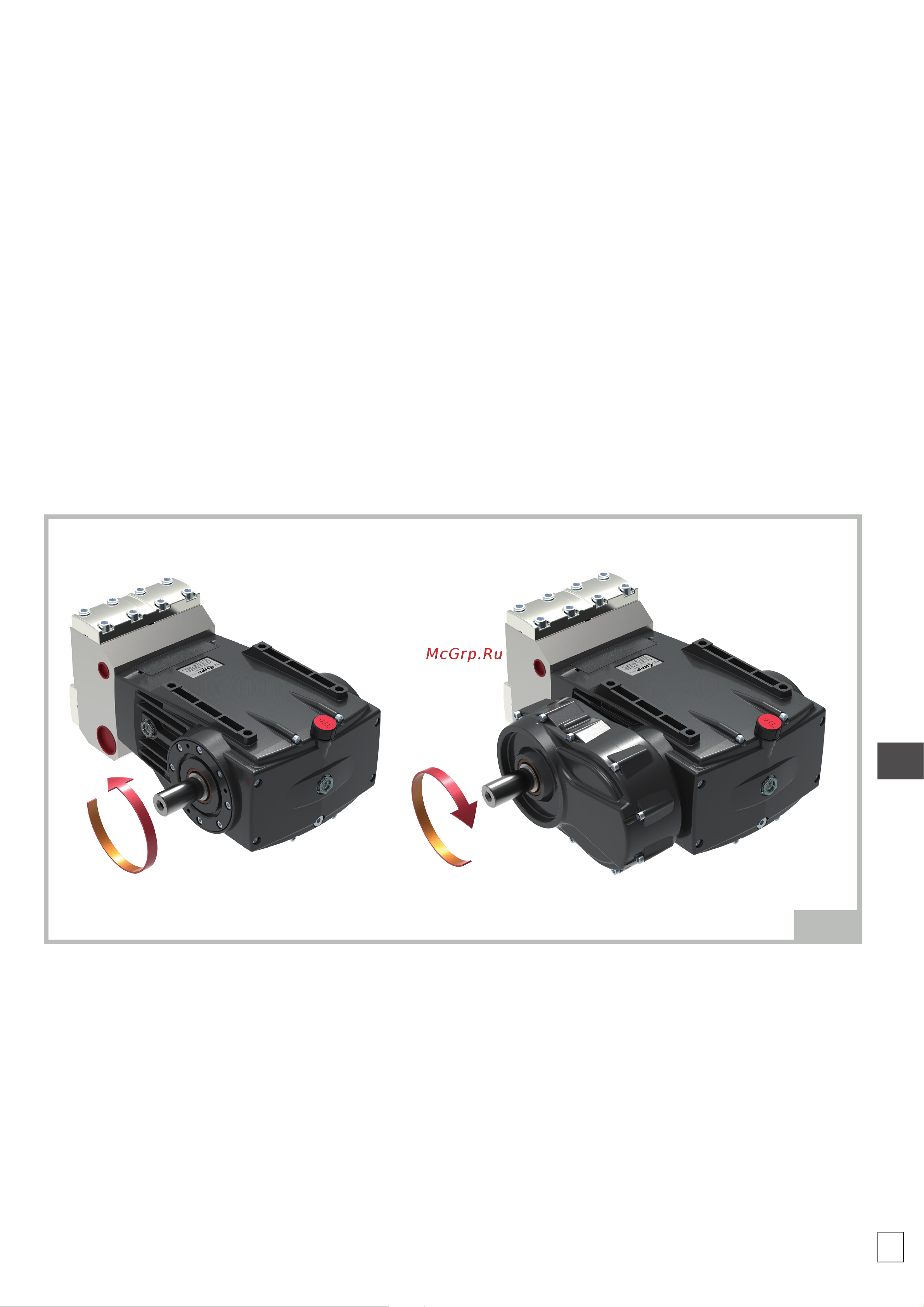

• sich an die genaue Rotationsrichtung, wie in der Abbildung gezeigt, halten:
• Die Pumpe muss so verwendet werden, dass während des Betriebs die Öltemperatur nie mehr als 80 °C/176 °F
beträgt.
• Bei Außenlackierung der Pumpe, den Wasserauslassbereich zwischen Kopf und Gehäuse und der Ölabdichtung
des Abtriebs schützen.
Für die Hauptabmessungen auf Abb. 3 Bezug nehmen.
Der technische Kundendienst des Herstellers steht dem Fachtechniker zur Verfügung, um alle Informationen zu
liefern bezüglich:
• der Feststellung der passendsten Anwendung und ihrer richtigen Ausführung;
• der zu treenden Vorsichtsmaßnahmen, falls die Notwendigkeit der Verwendung im Dauerbetrieb bestehen sollte;
• besonders belastender Verwendungen.
Die Pumpe muss in jedem Fall gemäß den gesunden Regeln der Mechanik verwendet werden.
DE
