che l’impostazione della taratura sia garantita, ad esempio tramite riporto di vernice;

- a velocità di rotazione superiore a quella riportata in targhetta dati tecnici;

- a velocità di rotazione inferiore a 400 RPM.

• La macchina che incorpora la pompa deve essere realizzata in modo da garantire la conformità ai requisiti

di sicurezza stabiliti dalle Direttive Europee. Tale fatto è garantito dalla presenza della marcatura

e dalla

Dichiarazione di Conformità del Fabbricante della macchina che incorpora la pompa.

• Proteggere adeguatamente le parti in movimento con opportune protezioni. Particolare attenzione deve essere riservata

alle applicazioni a puleggia.

• Installare la pompa in un luogo dove sia garantita l’accessibilità in tutta sicurezza da parte degli addetti alle operazioni di

pulizia e manutenzione. Prevedere l’eventuale raccolta di ussi d’acqua generati da tralamenti, spurghi, manutenzione

tubazioni, ecc..

• La pompa deve essere installata e fatta funzionare orizzontalmente (inclinazione massima consentita 3°÷5°).

• La pompa deve essere ssata in modo stabile. Il basamento d’appoggio deve essere piano e sucientemente rigido onde

evitare disallineamenti tra pompa e motore e vibrazioni in fase di lavoro. Per il ssaggio utilizzare le quattro borchie

d’appoggio presenti nel carter pompa, per le dimensioni fare riferimento alla Fig. 3.

• La pompa, essendo di tipo volumetrico, deve sempre essere equipaggiata con una valvola di limitazione/regolazione

della pressione e con una valvola di massima pressione.

AVVERTENZA

• Eseguire un corretto allineamento motore-pompa. Particolare attenzione va prestata con trasmissioni a puleggia

e con giunti essibili (massimo scostamento angolare ammesso 3°).

• Nel caso di trasmissione a puleggia, può essere necessaria una riduzione delle prestazioni consentite. Contattare

al riguardo il Servizio Assistenza Tecnica del Costruttore. La trasmissione a puleggia è permessa solamente

per le versioni senza riduttore.

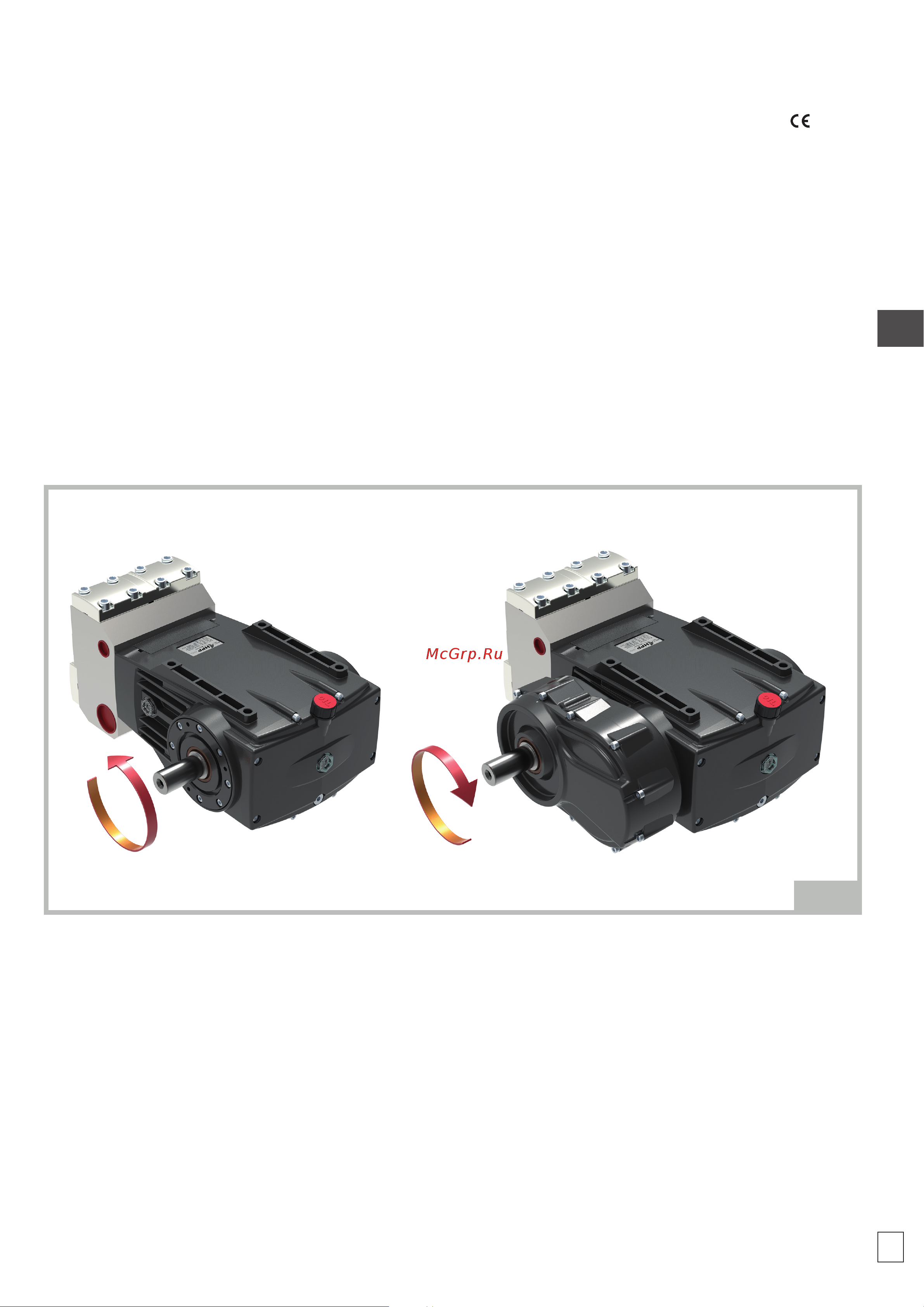

• Attenersi all’esatto senso di rotazione, come indicato in gura 1:

• L’applicazione della pompa deve essere tale che durante il funzionamento non vengano mai superati gli 80°C/176°F

di temperatura olio.

• In caso di verniciatura esterna della pompa, provvedere a proteggere la zona di scarico acqua localizzata fra testata

e carter ed il paraolio della presa di moto.

Per le dimensioni principali, si faccia riferimento alla Fig. 3.

Il Servizio Assistenza Tecnica del Fabbricante è a disposizione del Tecnico Specializzato per fornire tutte le informazioni

relative:

• all’individuazione dell’applicazione più adeguata ed alla sua corretta esecuzione;

• alle precauzioni da adottare nel caso sia necessario il funzionamento a servizio continuo;

• ad utilizzi particolarmente gravosi.

Le applicazioni della pompa devono, in ogni caso, essere eseguite seguendo le buone regole della meccanica.
