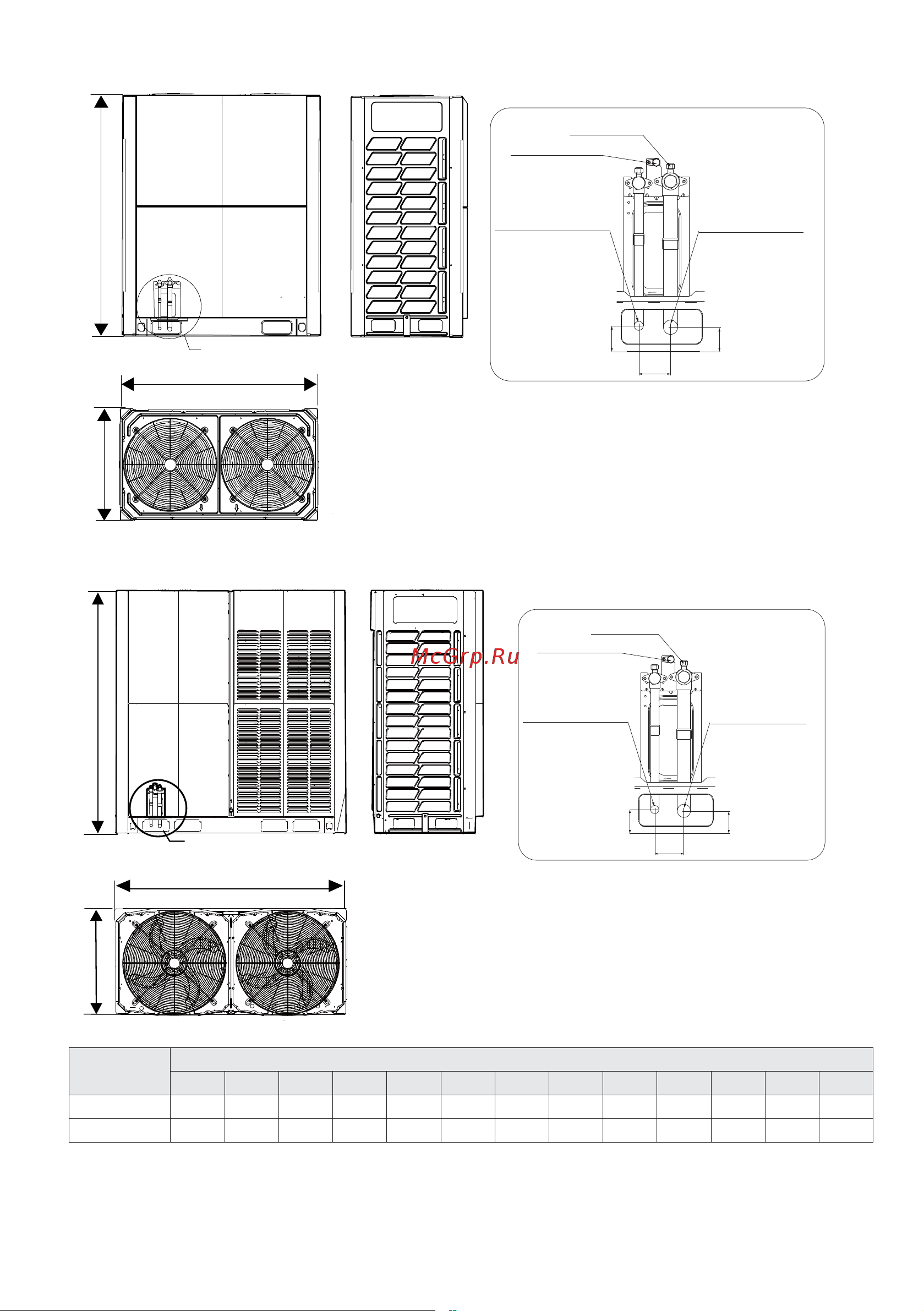

LUM-HE500ATA4-A, LUM-HE560ATA4-A, LUM-HE615ATA4-A
1635
1340
825
R
Жидкостная линия (Ø А)
77
50
63
Гайка клапана
Газовая линия (Ø B)
Вид R
Сервисный порт
LUM-HE670ATA4-A, LUM-HE730ATA4-A, LUM-HE785TA4-A, LUM-HE850ATA4-A,
LUM-HE900ATA4-A
1830
1730
850
R
Жидкостная линия (Ø А)
55
62
63
Гайка клапана
Газовая линия (Ø B)
Вид R
Сервисный порт
Модель
LUM-HE...ATA4-A
252 280 335 400 450 500 560 615 670 730 785 850 900
А 12,7 12,7 15,9 15,9 15,9 19,1 19,1 19,1 19,1 22,2 22,2 22,2 22,2
В 25,4 25,4 28,6 31,8 31,8 31,8 31,8 31,8 31,8 31,8 31,8 38,1 38,1
Все размеры представлены в мм.
