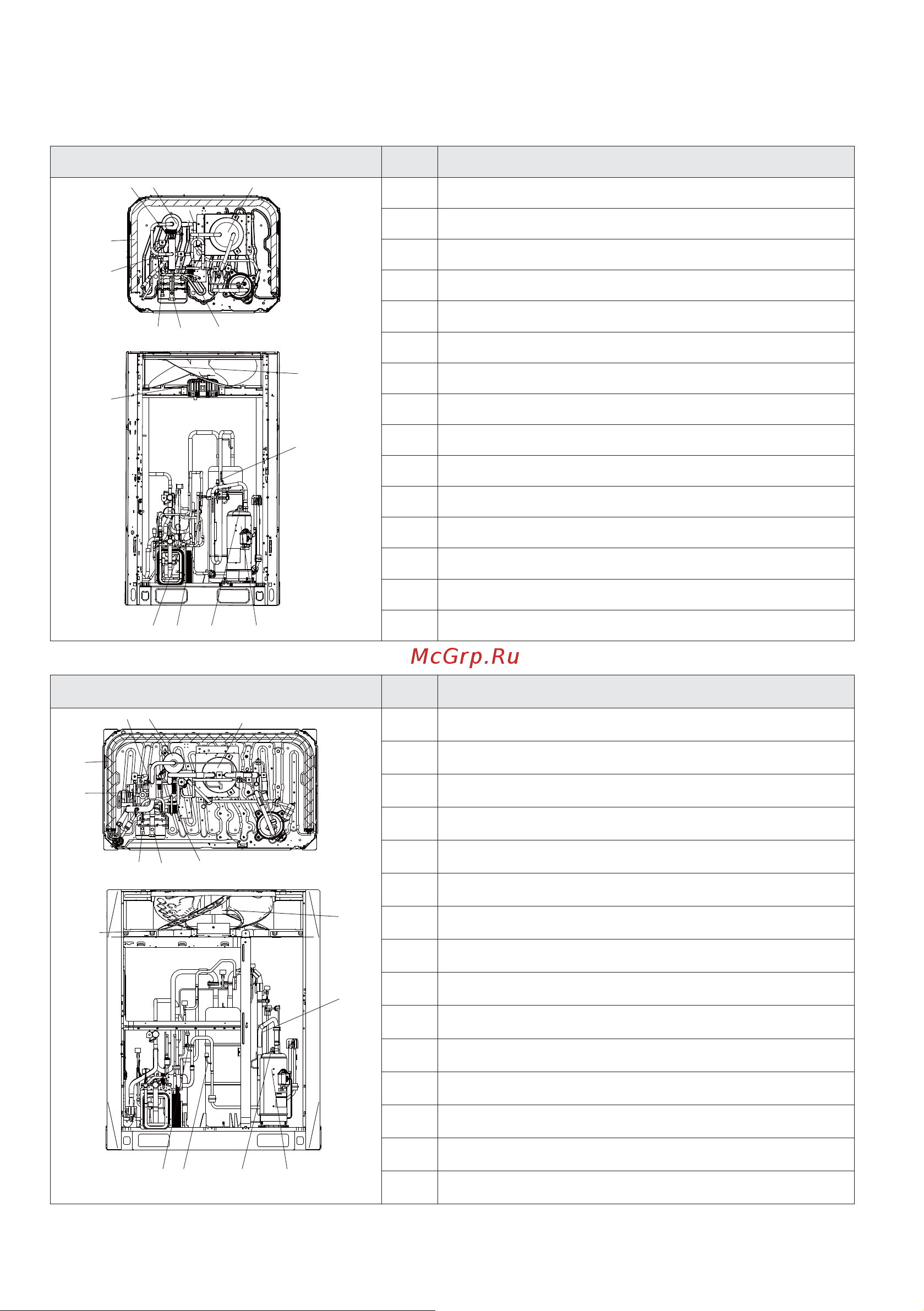

13. Основные компоненты
LUM-HE252ATA4-A, LUM-HE280ATA4-A, LUM-HE335ATA4-A
Расположение № Описание
15
56
7
8
12
13
14
11
9
10
3
4 2
1
1 Компрессор
2 Датчик темп. нагнетания
3 Реле высокого давления
4 Датчик высокого давления
5 Отделитель масла
6 4-ходовой клапан
7 Теплообменник конденсатора
8 ЭРВ
9 Реле низкого давления
10 Мотор вентилятора
11 Вентилятор
12 Отсечной клапан (жидк. линия)
13 Отсечной клапан (газ. линия)
14 Пластинчатый теплообменник
15 Аккумулятор хладагента
LUM-HE400ATA4-A, LUM-HE450ATA4-A
Расположение № Описание
15
5
6
7
8
12
13
14
11
9
10
3
4
2
1
1 Компрессор
2 Датчик темп. нагнетания
3 Реле высокого давления
4 Датчик высокого давления
5 Отделитель масла
6 4-ходовой клапан
7 Теплообменник конденсатора
8 ЭРВ
9 Реле низкого давления
10 Мотор вентилятора
11 Вентилятор
12 Отсечной клапан (жидк. линия)
13 Отсечной клапан (газ. линия)
14 Пластинчатый теплообменник
15 Аккумулятор хладагента
