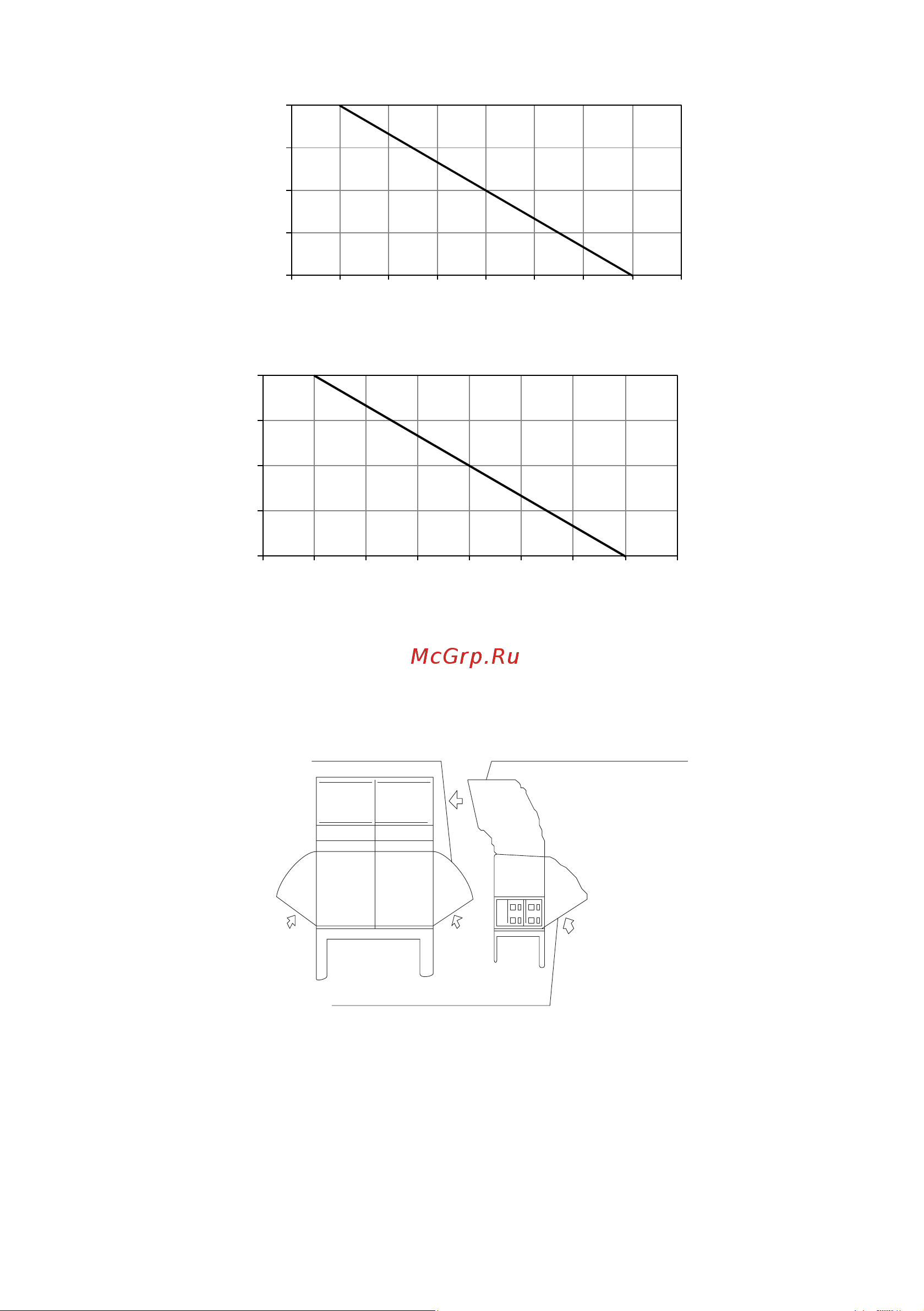

LUM-HE670AТA4-A, LUM-HE730ТA4-A, LUM-HE785ТA4-A
0
5
10
15
20
23600 23800 24000 24200 24400 24600 24800 25000 25200
Статическое давление, Па
Расход воздуха, м
3
/ч
LUM-HE850AТA4-A, LUM-HE900ТA4-A
0
5
10
15
20
22600 22800 23000 23200 23400 23600 23800 24000 24200
Статическое давление, Па
Расход воздуха, м
3
/ч
Защита от снега и осадков
В районах с обильными снеговыми осадками рекомендуется применять защитные меры для
предотвращения попадания осадков на наружный блок.
Навес для воздухозаборника
Навес для выхода воздуха
Воздухозаборник
