21

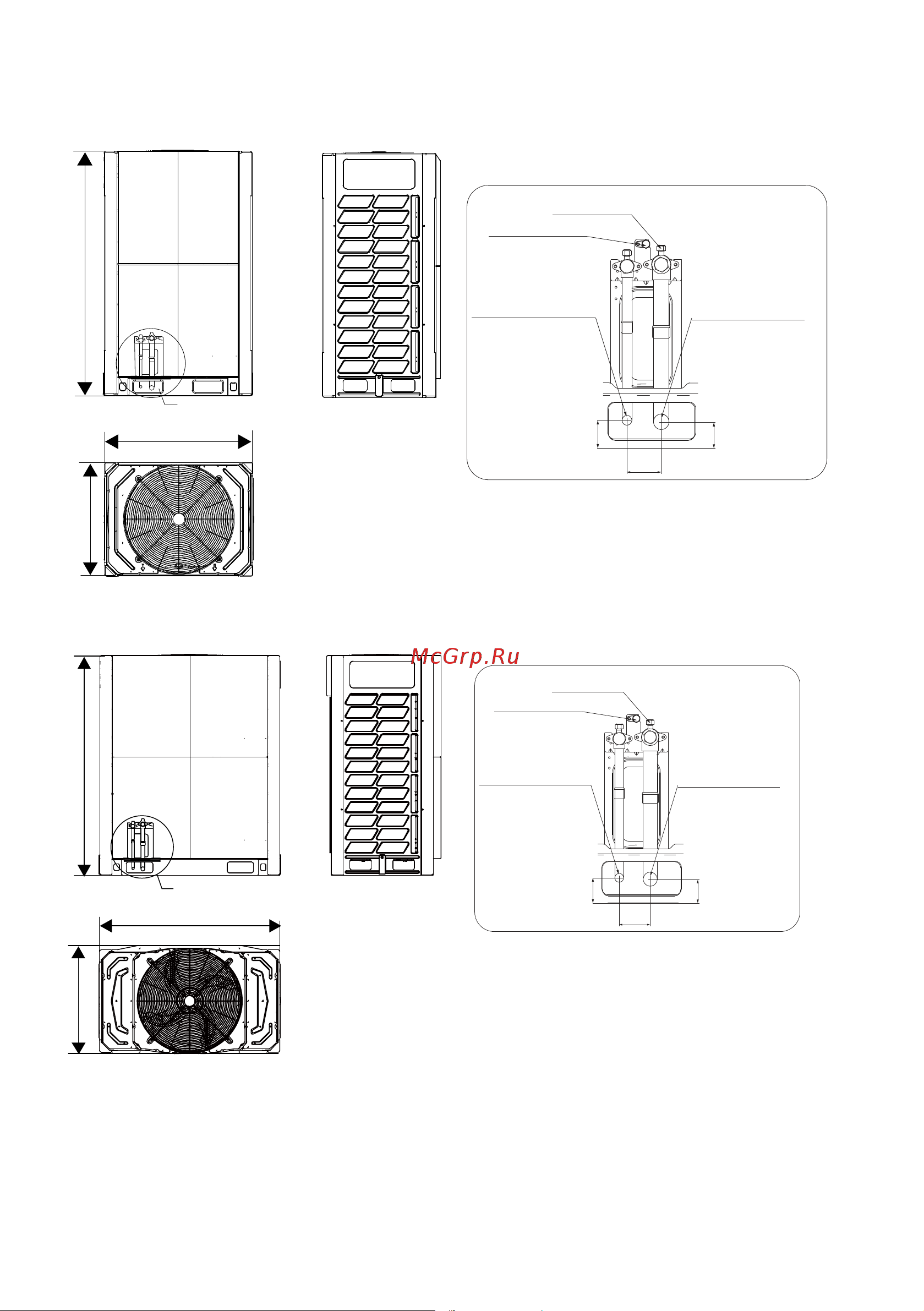

10. Габаритные размеры
LUM-HE252ATA4-A, LUM-HE280ATA4-A, LUM-HE335ATA4-A
1635
990
790
R
Жидкостная линия (Ø А)
77
50
63
Гайка клапана
Газовая линия (Ø B)
Вид R
Сервисный порт
LUM-HE400ATA4-A, LUM-HE450ATA4-A
1635
1340
850
R
Жидкостная линия (Ø А)
77
50
63
Гайка клапана
Газовая линия (Ø B)
Вид R
Сервисный порт
