31

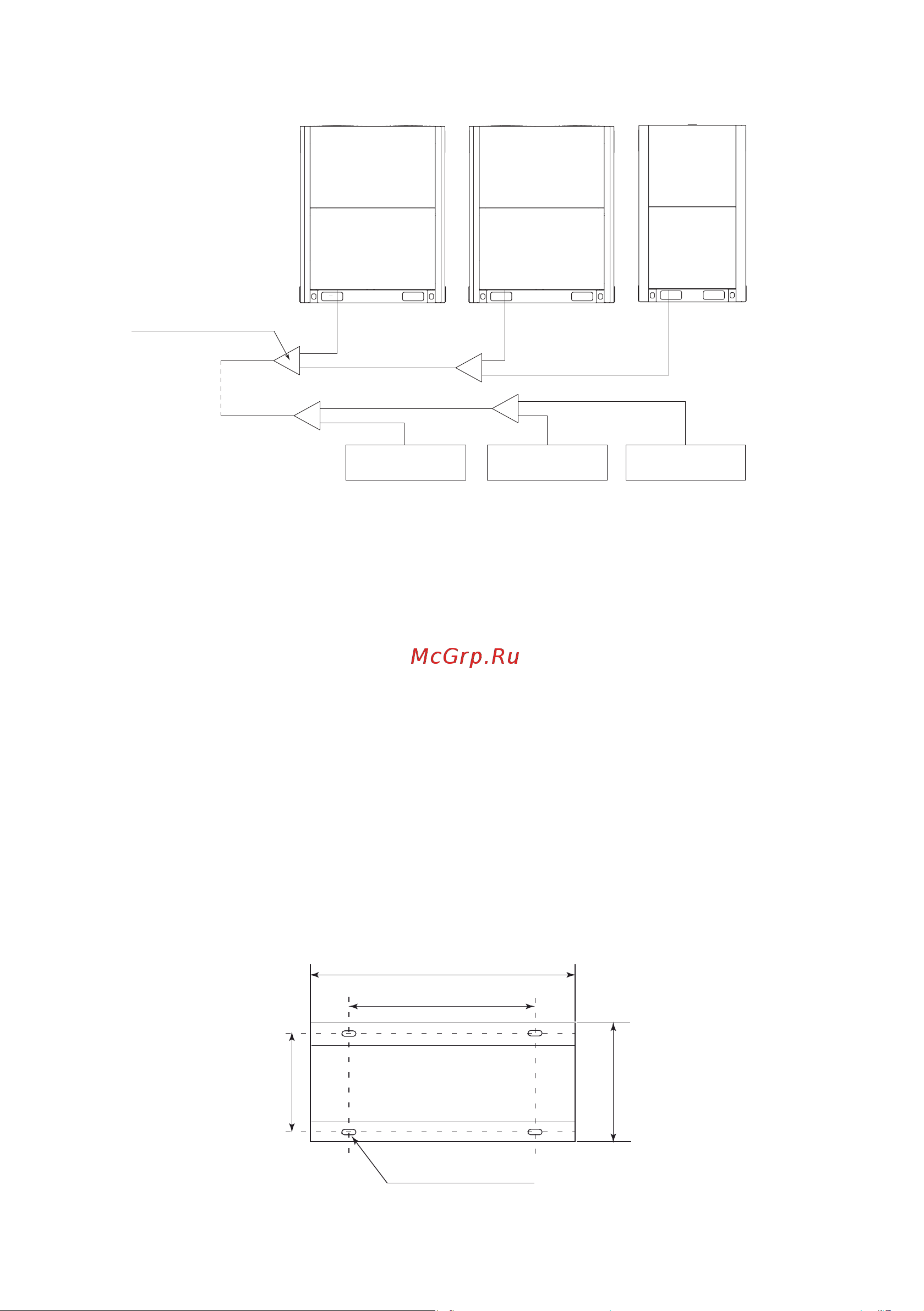

A (56 кВт) B (45 кВт) C (28 кВт)
Наружные блоки
Внутренний блок
А
Внутренний блок
B
Внутренний блок
C
1-й разветвитель
наружных блоков
Требования к несущей конструкции и фундаменту
При расчете станины / фундамента следует учитывать следующее факторы:
• Прочная станина / фундамент предотвращает чрезмерную вибрацию и шум. Несущие кон-
струкции наружных блоков должны быть построены на твердом основании или на конструк-
циях, достаточно прочных, чтобы выдержать вес блоков.
• Основания должны быть высотой не менее 200 мм, чтобы обеспечить достаточный доступ
для установки фреонопроводов.
• Подходят стальные или бетонные основания.
• Типовая конструкция бетонного основания показана на рисунке ниже. Типичный состав бе-
тона — это 1 часть цемента, 2 части песка и 4 части щебня, армированный стальным стерж-
нем ∅ 10 мм. Края основания должны быть скошены.
• Чтобы обеспечить одинаковую безопасность всех точек контакта, основание должно быть
выровнены под один уровень по горизонту. Конструкция основания должна обеспечивать
полную поддержку точек крепления блоков, предназначенных для опоры под нагрузкой.
Расстояние между болтами должно соответствовать рисунку и таблице ниже.
• Необходимо предусмотреть дренажную канаву для отвода конденсата, который может об-
разовываться на теплообменниках, когда агрегаты работают в режиме обогрева. Дренаж
должен обеспечивать отвод конденсата с проезжей части и пешеходных дорожек, особенно
в местах, где климатические условия могут привести к замерзанию конденсата.
A
B
C
D
15×23 мм
Крепежное отверстие
