43
ВНИМАНИЕ!
Диаметр фреонопровода для внутренних блоков не должен быть больше диаметра
фреонопровода между ближайшими к нему разветвителями.
Для фреонопровода внутреннего блока длиной больше 10 м, с внутренними блоками про-
изводительностью не меньше 5,6 кВт каждая из труб со стороны газа и жидкости долж-
на иметь размеры в соответствии с таблицей «Диаметры фреонопровода внутреннего
блока», или же иметь тот же размер, что и труба между ближайшими к нему разветви-
телями, в зависимости от того, что меньше.
Наружный блок большей производительности должен быть смонтирован первым со
стороны подключения внутренних блоков!
Каждый поворот трубопровода на 90° означает потерю производительности на этом
участке трубопровода. Поэтому для расчета используется следующее правило:
Каждый поворот трубопровода означает увеличение длины магистрали!
Дополнительно учитывайте, что каждый разветвитель также добавляет длину маги-
стралям хладагента. Поэтому для разветвителей также используется правило:
Каждый разветвитель означает увеличение длины магистрали на 0,5 м!
Также при проектировании и монтаже системы требуется учитывать, что перед
и после каждого разветвителя должен быть прямой участок длиной не менее 0,5 м!
Игнорирование данных правил при проектировании и монтаже оборудования может при-
вести к выходу из строя оборудования и дорогостоящему ремонту.

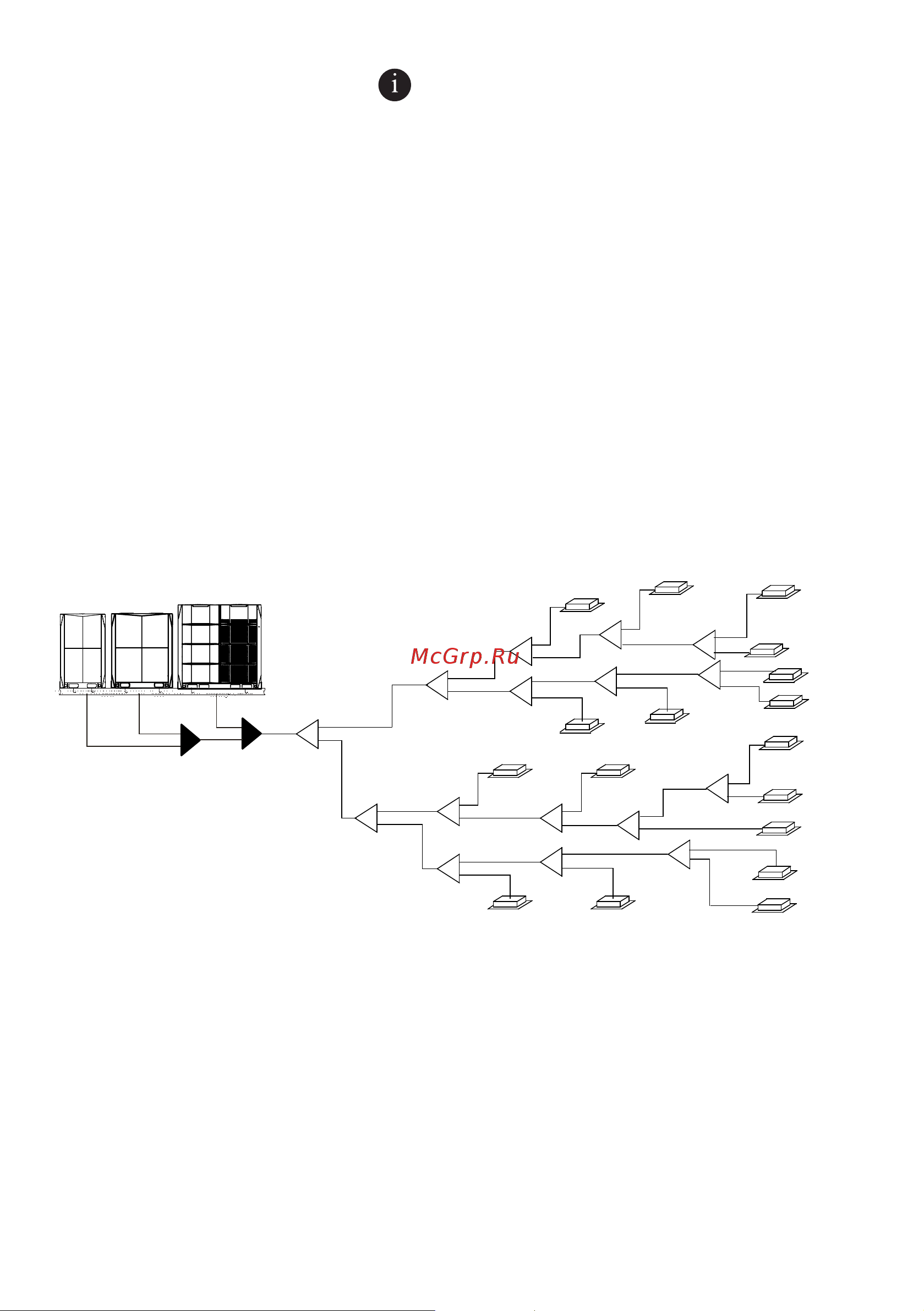

Пример ручного расчета диаметров трубопроводов
N
1
(140)
N
4(140)
N
9
(112)
N
10
(140)
N
12
(28)
N
13
(140)
N
16
(56)
N
15
(140)
N
3(71)
N
7(28)
N
6
(140)
N
8(140)
N
14
(56)
N
17
(140)
A
B
I
J
N
K
O
C
F
H
E
L
1
L
2
L
3
L
5
L
7
L
8
L
11
L
12
L
13
L
15
L
14
L
16
L
9
a
c
d
f
g
h
j
l
m
n
o
p
q
k
M
L
g1
g2
g3
G1
D
N
2
(140)
b
L
4
N
5
(112)
G
L
6
e
N
11
(71)
i
L
L
10
M
P
W3
(33,5кВт)
(61,5кВт)
(90кВт)
W2
W1
Условимся, что эквивалентная длина фреонопроводов превышает 90 метров.
Мощность наружных блоков (суммарная) составляет 185 кВт, длина трубопровода от первого раз-
ветвителя до самого дальнего внутреннего блока менее 40 метров, максимальная длина от вну-
треннего блока до ближайшего разветвителя менее 10 метров.
Шаг 1. Выбор диаметра фреонопровода для внутренних блоков
Внутренние блоки N1–N6, N8–N11 и N13–N17 имеют производительность 5,6 кВт или больше,
а длина их фреонопровода меньше 10 м.
Выберите трубопровод от внутреннего блока до ближайшего разветвителя по таблице «Диаметры
фреонопровода внутреннего блока»: a, b, …f. Получим диаметры фреонопровода внутренних бло-
ков ∅ 115,88 (5/8) и ∅ 19,53 (3/8).
Внутренние блоки N7 и N12 имеют производительность меньше 4,5 кВт, а длина их фреонопровода
меньше 10 м. Получим диаметры фреонопровода внутренних блоков ∅ 12,7 (1/2) и ∅ 16,35 (1/4).
