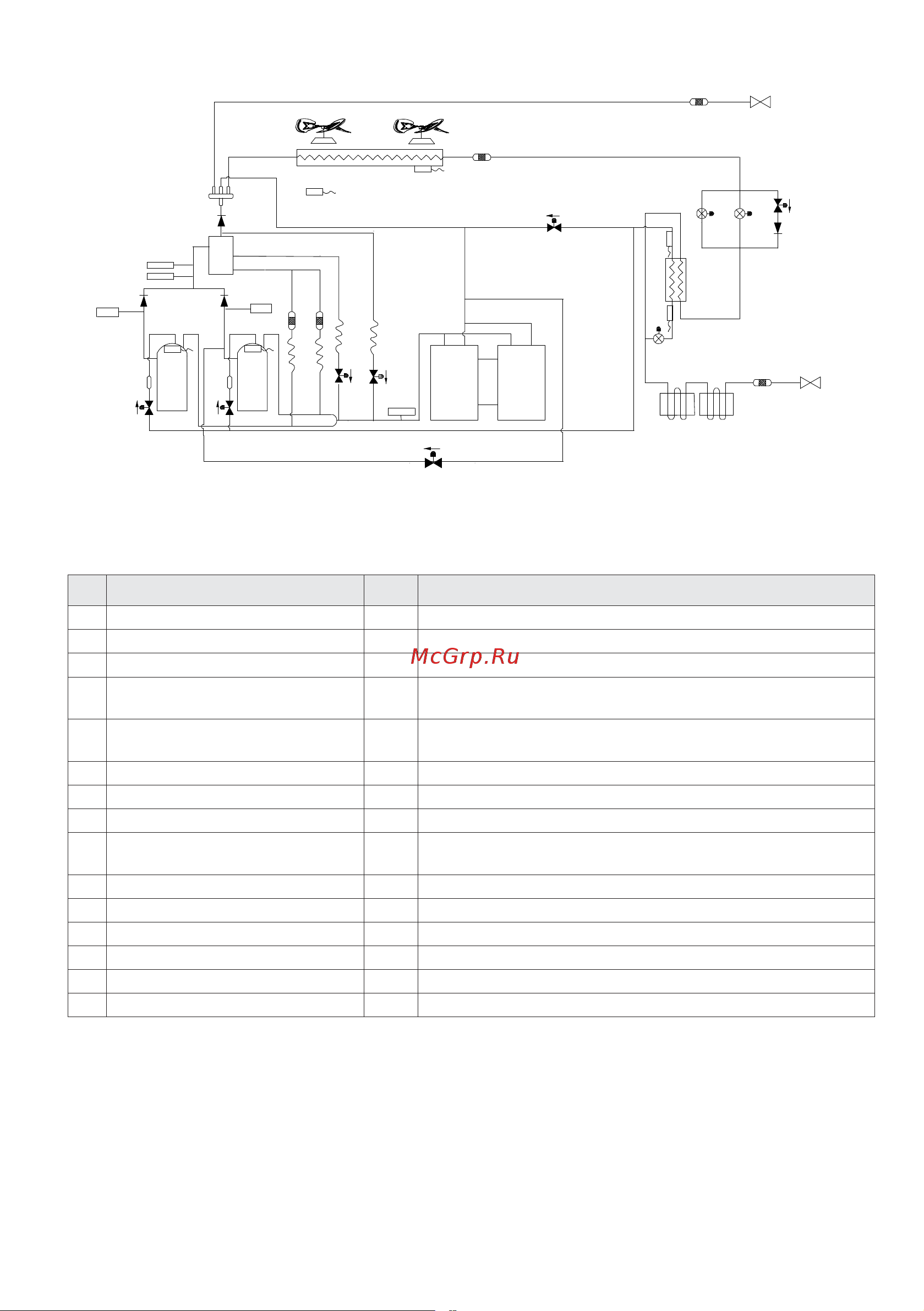

Описание компонентов гидравлической схемы
№ Описание № Описание
1 Компрессор 16 Охладитель блока эл.компонентов
2 Реле температуры нагнетания Т3 Датчик температуры конденсатора
3 Реле высокого давления Т4 Датчик температуры нар. воздуха
4 Датчик высокого давления Т6А
Датчик температуры на входе в пластинчатый тепло-
обменник
5 Отделитель масла Т6В
Датчик температуры на выходе в пластинчатый тепло-
обменник
6 4-ходовой клапан Т7С1 Датчик температуры нагнетания компрессора А
7 Теплообменник конденсатора Т7С2 Датчик температуры нагнетания компрессора B
8 ЭРВ SV4 Соленоидный клапан на линии возврата масла
9 Реле низкого давления SV5
Клапан быстрого размораживания (в режиме «Нагрев»)
и разгрузки (в режиме «Охлаждение»)
10 Мотор вентилятора SV7 Клапан линии байпаса
11 Вентилятор SV6 Клапан байпаса линии ЭРВ
12 Отсечной клапан (жидк. линия) SV8A Клапан линии впрыска в компрессор А
13 Отсечной клапан (газ. линия) SV8B Клапан линии впрыска в компрессор B
14 Пластинчатый теплообменник SV9 Клапан уравнивающей линии
15 Аккумулятор хладагента - --
