![Lessar LUM-HE785ATA4-A [75/104] Подключение кабеля сигнальной линии](/img/pdf.png)
Lessar LUM-HE785ATA4-A [75/104] Подключение кабеля сигнальной линии
![Lessar LUM-HE252ATA4-A [75/104] Подключение кабеля сигнальной линии](/views2/1844582/page75/bg4b.png)
75
Ведущий
блок
Ведомый
блок
Ведомый
блок
H1 H2 E H1 H2 E
P Q E
P Q E
P Q E P Q E P Q E
P
Q
120Ω резистор
между PQ

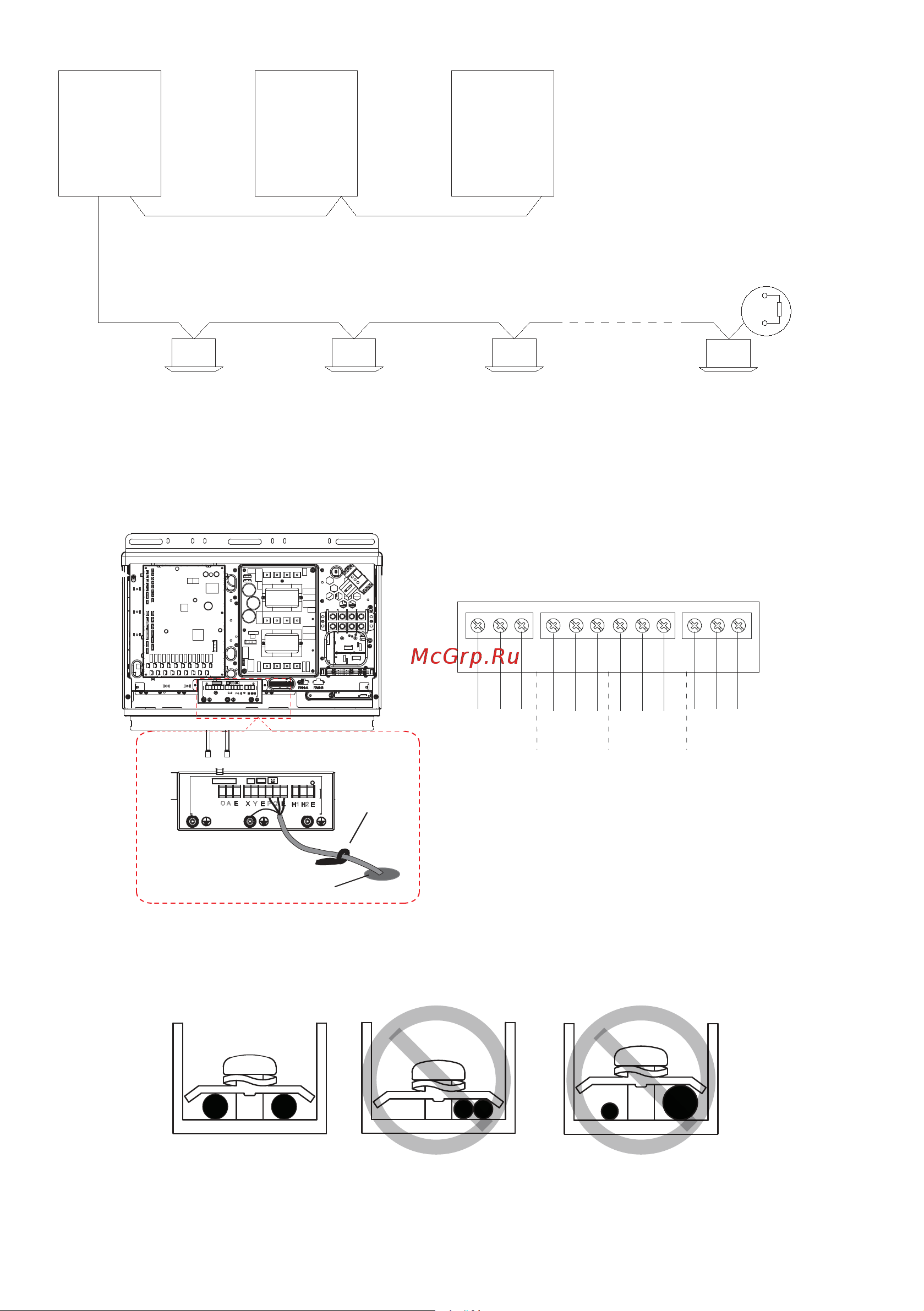

Подключение кабеля сигнальной линии
Проложите кабели сигнальной линии вдоль передней части устройства и закрепите соответ-
ствующей стяжкой.
P Q E H1 H2 E
P Q E X Y E
O A E
H1 H2 E
Стяжка
Проходное
отверстие
Линия связи
между внутренними
и наружными блоками
одной системы
Линия связи
между разными
наружными блоками
одной системы
Линия связи с центральным
пультом управления
внутренними блоками
LZ-UPW3 (LZ-UPW3A)
Линия для подключения
цифрового амперметра
(для расчета
энергопотребления)
H1 H2 EE E EP QX YO A
При подключении размещайте жилы проводов в клемме так, чтобы прижимная
пластина клеммника располагалась равномерно на одном уровне, чтобы избежать
плохого соединения, как показано на рисунке ниже
