23
11. Пространство для обслуживания и нормальной
работы системы
Наружные блоки должны быть расположены так, чтобы через каждый блок могло проходить до-
статочное количество воздуха. Для правильной работы наружных блоков необходим достаточ-

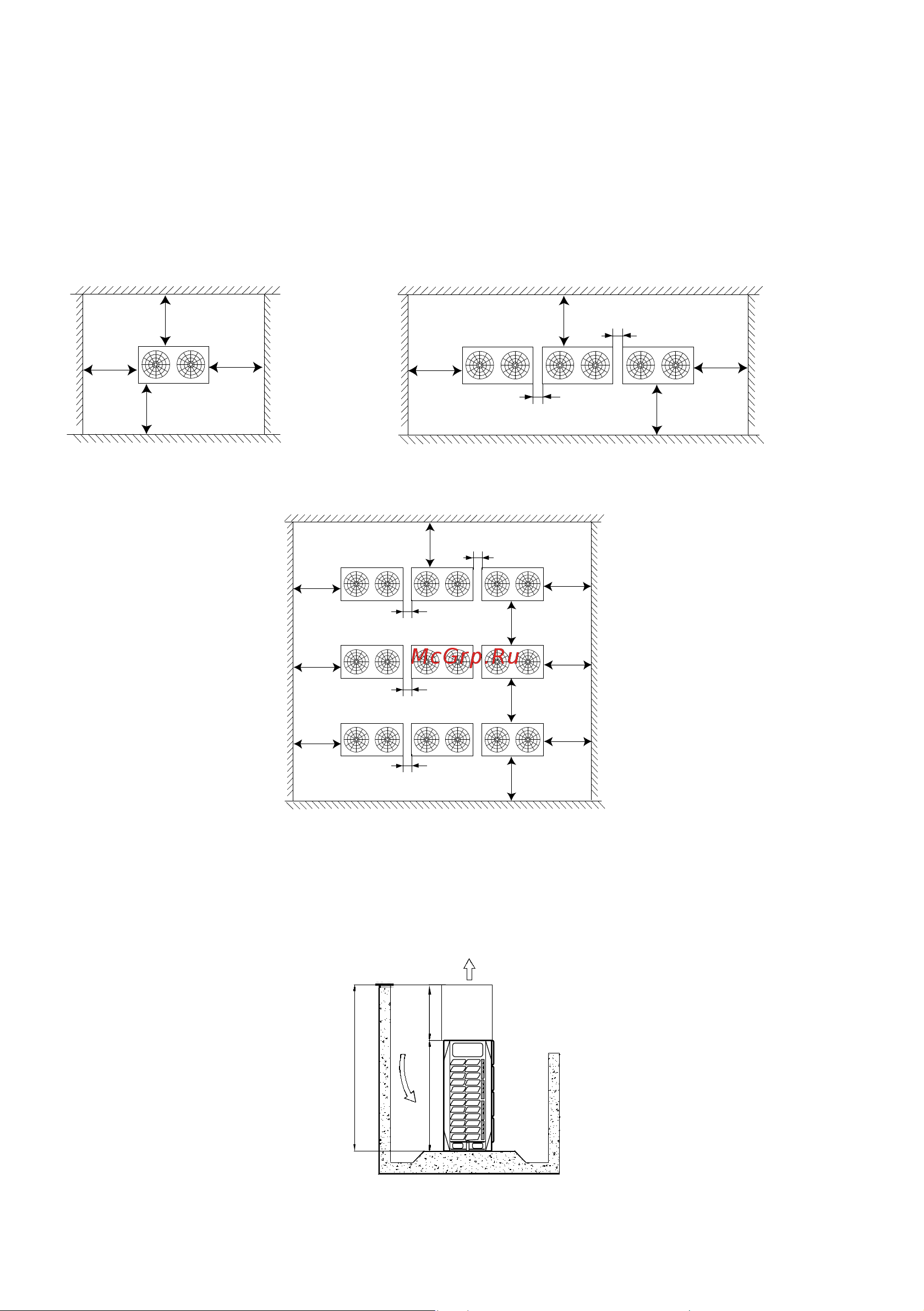

ный поток воздуха через теплообменники. На рисунках ниже показаны требования к размещению
в трех различных сценариях.
Для одного наружного блока Для модульной системы из блоков,
установленных в один ряд
>1000
>1000
>1000
>1000
Фронт
100-500
100-500
>1000
>1000
>1000
>1000
Фронт
Для модульной системы, установленной в несколько рядов в ряд
100-500
100-500
100-500
100-500
>1000
>1000
>1000
>1000
>1000
>1000
>1000
>1000
>1000
>1000
Фронт
Фронт
Фронт
Если особые обстоятельства установки требуют размещения агрегата ближе к стене, чем указа-
но на рисунках выше, следует установить выпускной канал (см. пункт «Монтаж воздуховодов»).
В зависимости от высоты прилегающих стен по отношению к высоте блоков может потребоваться
воздуховод для обеспечения надлежащего отвода воздуха. В ситуации, изображенной на рисунке
ниже, вертикальное сечение воздуховода должно быть высотой не менее H-h.
h
H-h
H
