57
Подключение к запорным клапанам наружного блока

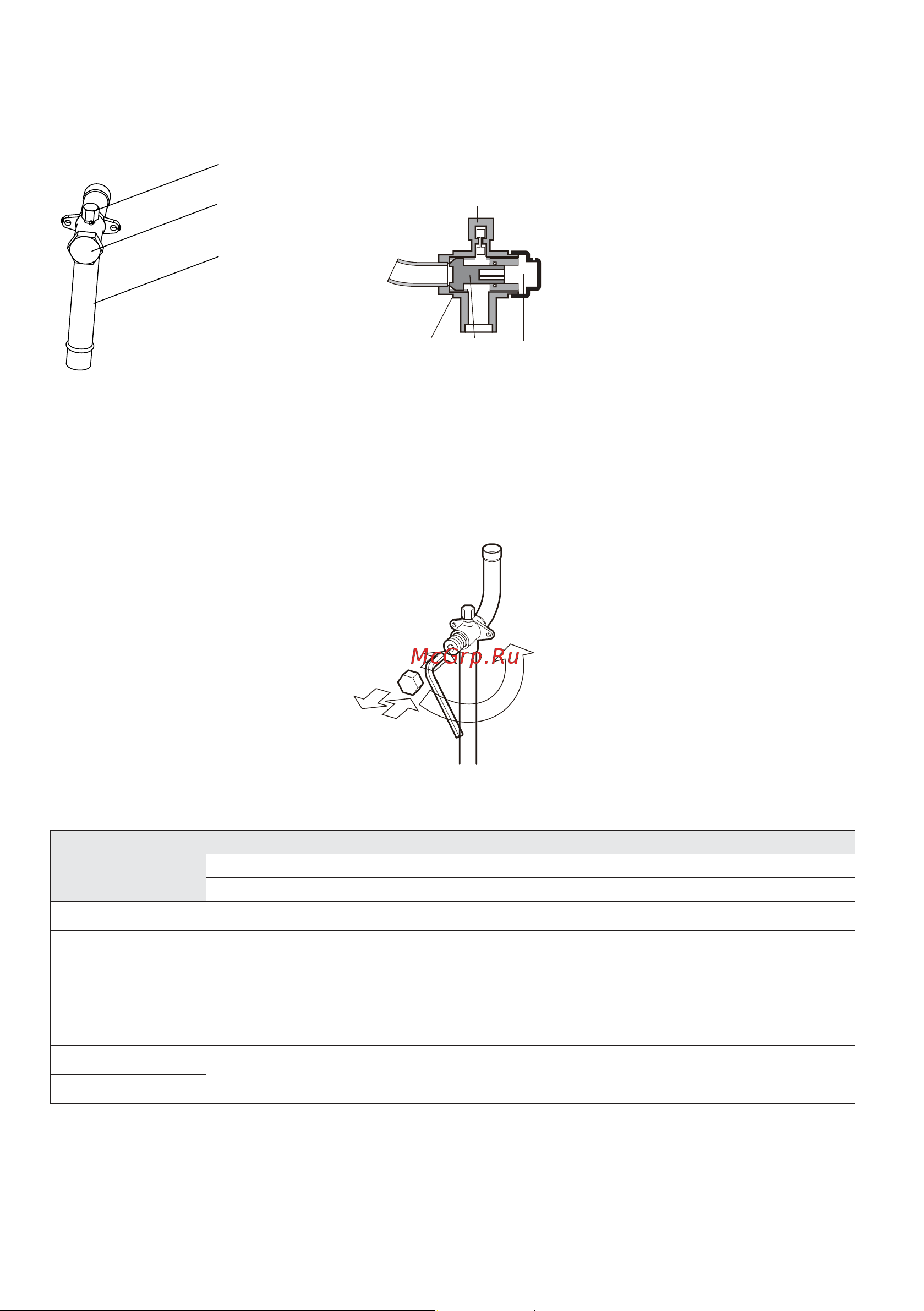

На рисунке ниже показаны компоненты запорного клапана.
Запорные клапаны наружного блока закрыты при отгрузке агрегата с завода.
Винт клапана
Патрубок подключения
фреонопровода
Сервисный порт
Сервисный порт
Гайка винта клапана
Отверстие по шестигранный ключ
Винт
Уплотнитель
a
b
c
d
e
a
b
c
de
Использование запорного клапана.
1. Снимите гайку запорного клапана.
2. Вставьте шестигранный ключ в запорный клапан .
3. Поверните запорный клапан против часовой стрелки для открытия, по часовой стрелке для
закрытия.
4. Прекратите поворачивать, если запорный клапан не может поворачиваться дальше, и закрути-
те гайку винта клапана.
1
2
3
4
Момент затяжки упора указан в таблице ниже.
Недостаточный крутящий момент может вызвать утечку хладагента.
Диаметр
клапана,
мм
Момент затяжки, Н·м (для закрытия поверните по часовой стрелке)
Гайка
Винт
∅ 12,7 9~30
∅ 19,1 12~30
∅ 22,2 16~30
∅ 25,4
24~30
∅ 28,6
∅ 31,8
25~35
∅ 35,0
