37

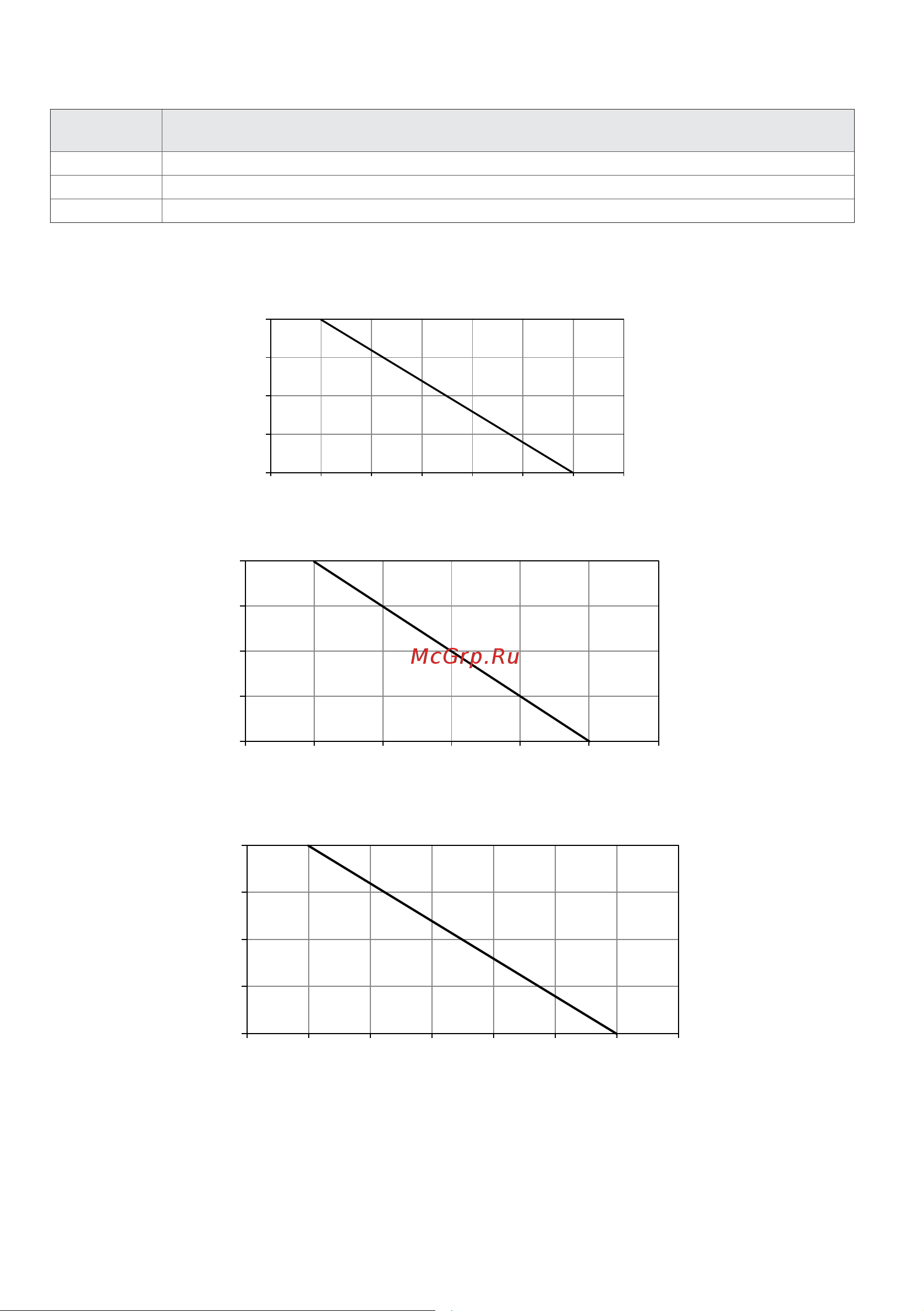

Кривая статического давления
Статическое
давление
Примечание
0 Па Заводская настройка
0–20 Па Удалить защитную решетку на выходе воздуха и установить канал длиной не более 3 метров
≥ 60 Па Требуется замена вентиляторов и плат управления
Данные ниже приведены с учетом снятой решетки вентиляторов!
LUM-HE252AТA4-A, LUM-HE280ТA4-A, LUM-HE335ТA4-A
0
5
10
15
20
9800 10000 10200 10400 10600 10800 11000 11200
Статическое давление, Па
Расход воздуха, м
3
/ч
LUM-HE400AТA4-A, LUM-HE450ТA4-A
0
5
10
15
20
12000 12200 12400 12600 12800 13000 13200
Статическое давление, Па
Расход воздуха, м
3
/ч
LUM-HE500AТA4-A, LUM-HE560ТA4-A, LUM-HE615ТA4-A
0
5
10
15
20
15800 16000 16200 16400 16600 16800 17000 17200
Статическое давление, Па
Расход воздуха, м
3
/ч
