44
Шаг 2. Выбор разветвителей и диаметров фреонопроводов между разветвителями
Внутренние блоки N3 и N4 после разветвителя Е имеют суммарную производительность 14 +
7,1 = 21,1 кВт. В соответствии с таблицей «Диаметры фреонопроводов к внутренним блокам
(L1,L2–L16)», получим диаметры фреонопровода L5 равные ∅ 19,05 (3/4) и ∅ 9,53 (3/8) и раз-
ветвитель E будет LZ-UHR1.
Внутренние блоки N1–N8 после разветвителя B имеют суммарную производительность 14 × 5 +
7,1 +11,2 +2,8 = 91,1 кВт. В соответствии с таблицей «Диаметры фреонопроводов к внутренним
блокам (L1, L2–L16)», получим диаметры фреонопровода L2 равные ∅ 31,8 (1–1/4) и ∅ 19,05 (3/4)
и разветвитель B будет LZ-UHR3
Остальные разветвители и диаметры фреонопровода рассчитываются аналогичным образом.
Шаг 3. Выбор первого разветвителей и диаметра фреонопровода L1
Внутренние блоки N1–N17 после разветвителя A имеют суммарную производительность 14 × 9
+ 7,1 × 2 + 11,2 × 2 + 2,8 × 2 + 5,6 × 2 = 179,4 кВт. Эквивалентная длина фреонопроводов превы-
шает 90 метров. Суммарная производительность наружных блоков составляет 33,5 + 61,5 +
90 = 185 кВт. В соответствии с таблицей «Диаметры фреонопроводов к внутренним блокам (L1,
L2–L16)» и таблицей «Диаметры основного фреонопроводов (L1)», получим диаметры фреоно-
провода L1 равные ∅ 44,5 (1–3/4) и ∅ 22,2 (7/8) и разветвитель А будет LZ-UHR5
Шаг 4. Выбор разветвителей и диаметра фреонопровода наружных блоков
Ведущий блок 90 кВт и ведомые блоки 61,5 кВт и 33,5 кВт.
В соответствии с таблицей «Диаметры фреонопровода и разветвители для наружных блоков»
получим:
– труба g1: ∅ 25,4 (1) и ∅ 12,7 (1/2);
– труба g2: ∅ 31,8 (1–1/4) и ∅ 15,88 (5/8);
– труба g3: ∅ 38,1 (1–1/2) и ∅ 19,1 (3/4);
– труба G1: ∅ 41,3 (1–5/8) и ∅ 22,2 (7/8)
и разветвители L и M будут LZ-VTR3.
18. Разветвители
При проектировании фреонопровода с разветвителями необходимо учитывать следующее.
– Следует использовать U-образные разветвители — тройники не подходят. Размеры ответ-
влений приведены в таблицах ниже.
– Чтобы избежать скопления масла в наружных блоках, разветвители наружного блока долж-
ны быть установлены горизонтально и не должны быть выше патрубков входа / выхода хла-
дагента наружного блока (см. пункт «Монтаж разветвителей»). Разветвители внутренних
блоков можно устанавливать как горизонтально, так и вертикально.

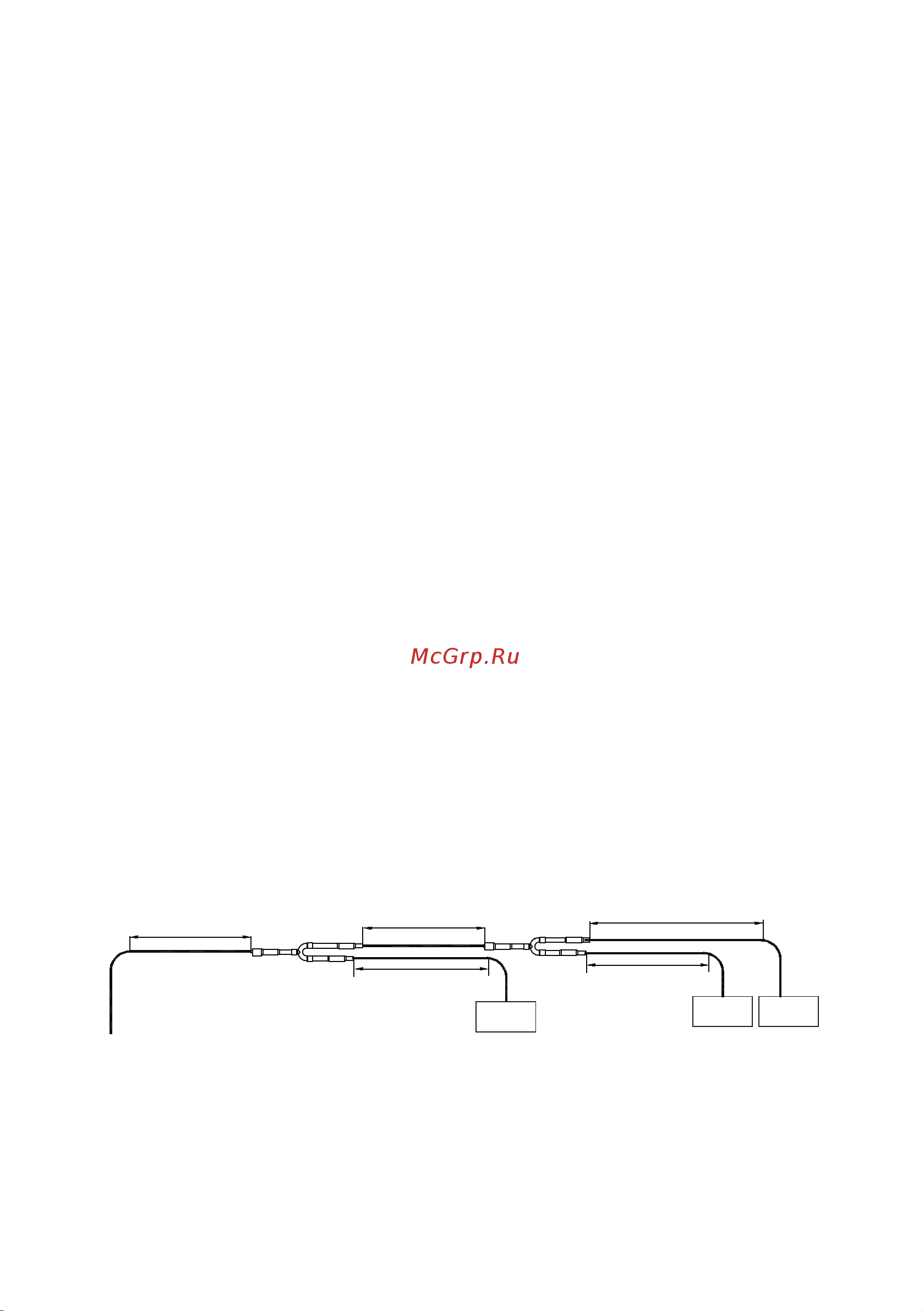

– Чтобы обеспечить равномерное распределение хладагента, разветвители не должны уста-
навливаться ближе, чем 500 мм от изгиба фреонопровода 90°, другого разветвителя или
прямого участка трубопровода, ведущего к внутреннему блоку, при этом минимум 500 мм
измеряется от точки, где происходит разветвление. Используйте присоединения к фреоно-
проводу, как показано на рисунке ниже.
Внутренний
блок
Внутренний
блок
Внутренний
блок
＞0,5 м
＞0,5 м
＞0,5 м
＞0,5 м
＞0,5 м
