36

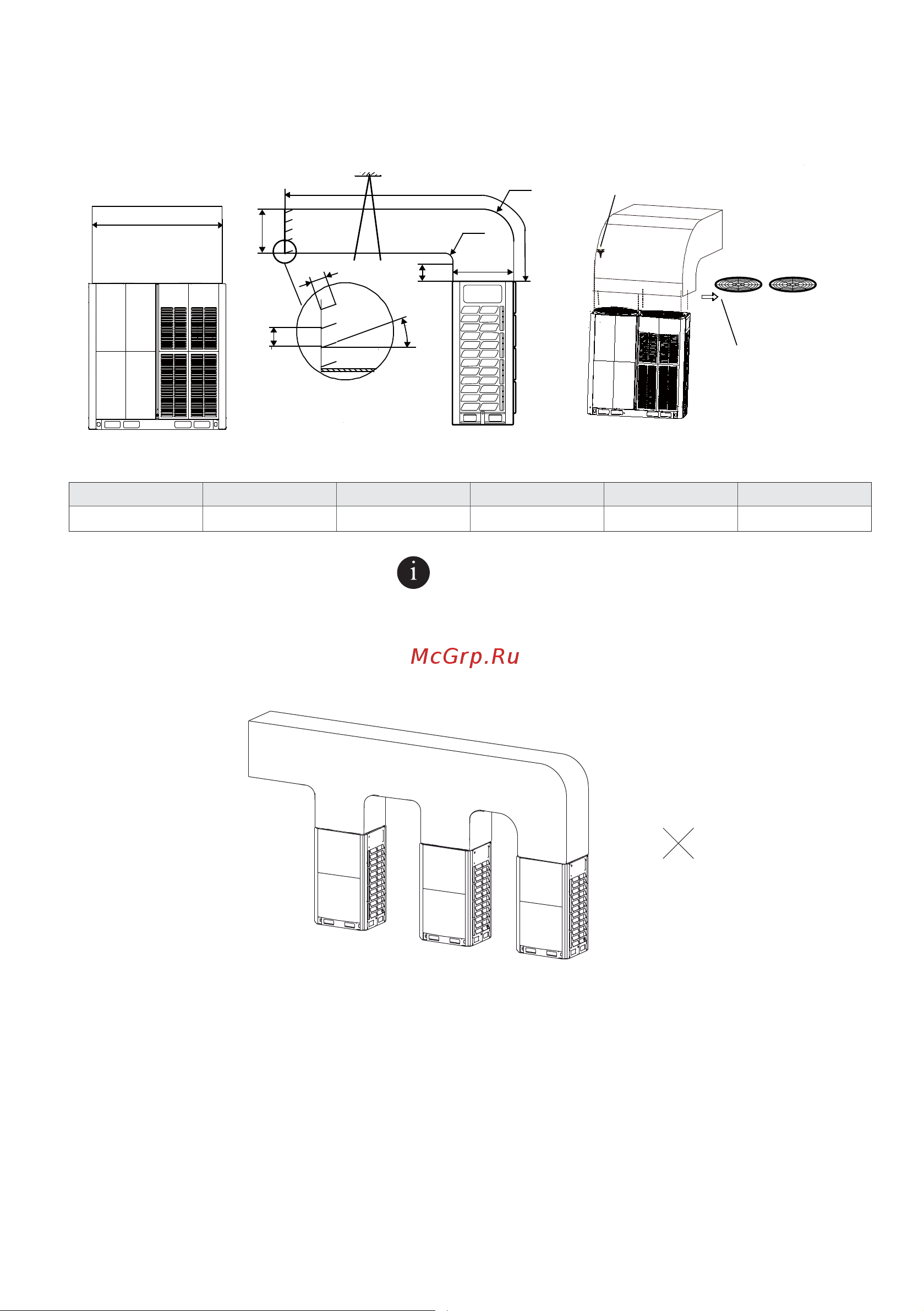

LUM-HE670AТA4-A, LUM-HE730ТA4-A, LUM- HE780ТA4-A, LUM-HE850ТA4-A,
LUM-HE900ТA4-A
Способ 1
1653
740
A
C
D
B
90
100
θ
Подвес
Саморезы
8×ST3.9
Удалить решетку
перед установкой
воздуховода
Радиус E
Защитная решетка
Радиус
Размеры: мм
А, мм В, мм С, мм D, мм E, мм
Ɵ
А ≥ 300 B ≥ 250 C ≤ 3000 740 ≤ D ≤ 770 E = A + 740 Ɵ ≤ 15°
ВНИМАНИЕ!
Для моделей с производительностью от 67 кВт до 90 кВт возможно подключение воздухо-
вода только способом 1.
Запрещается устанавливать канал для выхода воздуха одновременно на несколько наруж-
ных блоков (см. рисунок ниже).
