81
Значение переключателя S5 означает приоритеты работы оборудования. Наружный блок может
быть настроен на приоритет работы в режиме обогрева или охлаждения, или запросу от внутрен-
них блоков.
Когда внутренний блок находится в режиме конфликта с наружными блоками, блок отображает
ошибку «конфликт режимов». Если внутренний блок имеет цифровой дисплей, на нем будет ото-
бражаться код ошибки EO; если дисплей внутреннего блока имеет светодиодные индикаторы,
светодиод «DEF./FAN» будет быстро мигать.
Описание режима приоритета:

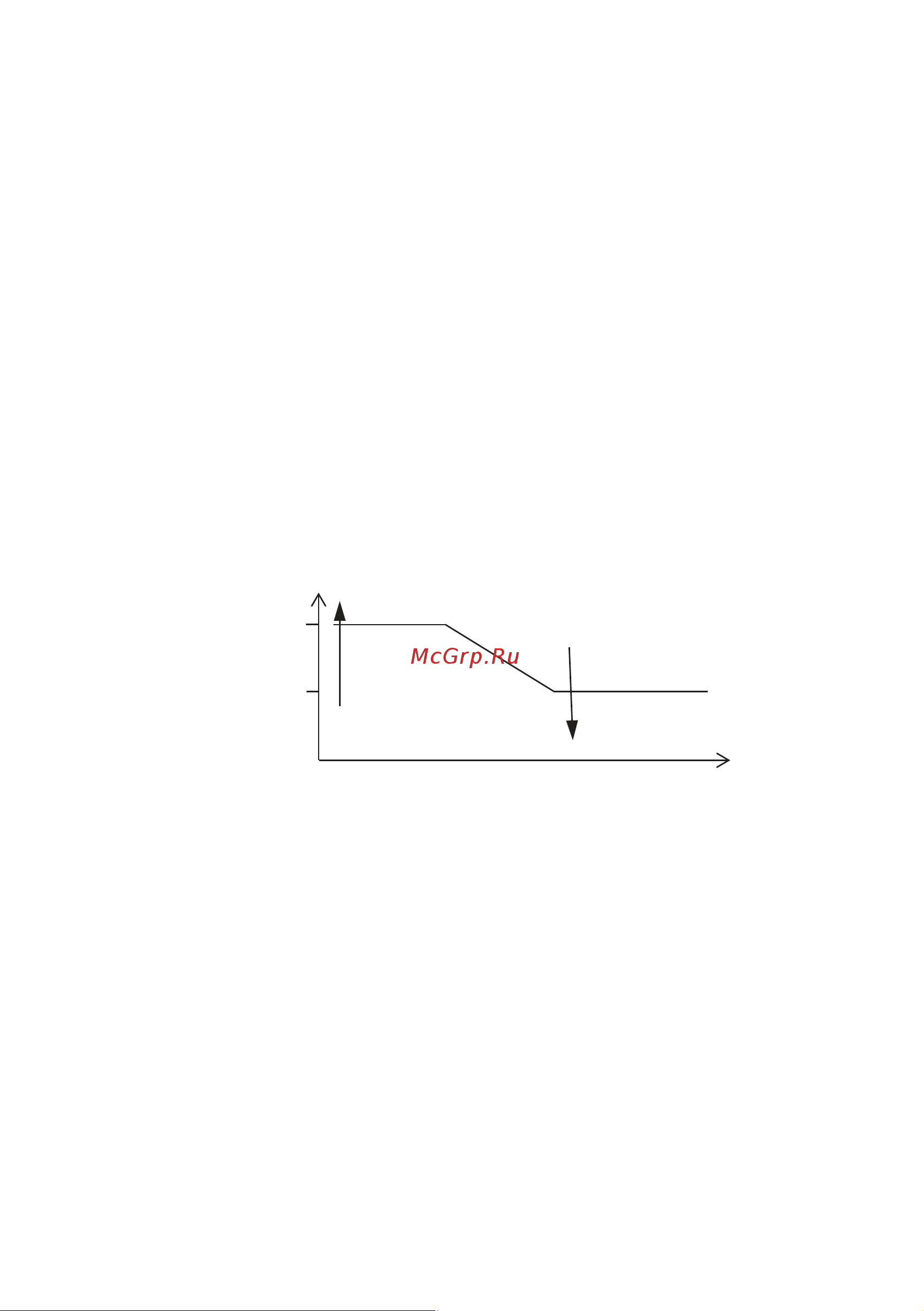

1. Режим Auto приоритета (настроен по умолчанию) предусматривает автоматический выбор
приоритета работы в режиме обогрев или охлаждения, в зависимости от температуры на-
ружного воздуха:
• Если температура наружного воздуха ≤ 13 °С, наружный блок работает с приоритетом ре-
жима обогрев. Режим работы не изменится пока температура наружного воздуха не будет
≥ 18 °С.
• Если температура наружного воздуха ≥ 18 °С, наружный блок работает с приоритетом режи-
ма охлаждение. Режим работы не изменится пока температура наружного воздуха не будет
≤ 13 °С.
• Если наружный блок был запущен в условиях когда температура наружного воздуха ≥ 13 °С,
но ≤ 18 °С, наружный блок работает с приоритетом режима, который был перед его оста-
новкой.
• Если наружный блок запускается в первый раз и температура наружного воздуха ≥ 13 °С,
но ≤ 18 °С, наружный блок работает с приоритетом режима обогрев.
18
o
C
13
o
C
Температура наружного воздуха
Охлаждение
Обогрев
2. Режим приоритета обогрева:
• При работе в режиме «Охлаждение»: если внутренний блок запрашивает режим «Обогрев»,
наружные блоки останавливаются, а затем снова включаются в режиме обогрев через
5 минут. Внутренние блоки, запрашивающие режим «Обогрев», затем запускаются в режиме
«Обогрев», а внутренние блоки, запрашивающие «Охлаждение», отображают ошибку кон-
фликта режимов.
• При работе в режиме «Обогрев»: если внутренний блок запрашивает режим «Охлажде-
ние», наруж ные блоки игнорируют запрос и продолжают работать в режиме «Обогрев».
Внут ренний блок, запрашивающий «Охлаждение», отображает ошибку конфликта режимов.
Если все внутренние блоки, запрашивающие режим «Обогрев», будут позже отключены,
а один или несколько внутренних блоков все еще запрашивают «Охлаждение», наружные
блоки возобновляют работу в режиме «Охлаждение» через 5 минут, а все внутренние блоки,
запрашивающие режим «Охлаждение», затем включаются в режим охлаждения.
3. Режим приоритета охлаждения:
• При работе в режиме «Обогрев»: если внутренний блок запрашивает режим «Охлаждение»,
наружные блоки останавливаются, а затем снова включаются в режиме охлаждения через
5 минут. Внутренние блоки, запрашивающие режим «Охлаждение», затем запускаются в ре-
жиме охлаждения, а внутренние блоки, запрашивающие режим «Обогрев», отображают
ошибку конфликта режимов.
