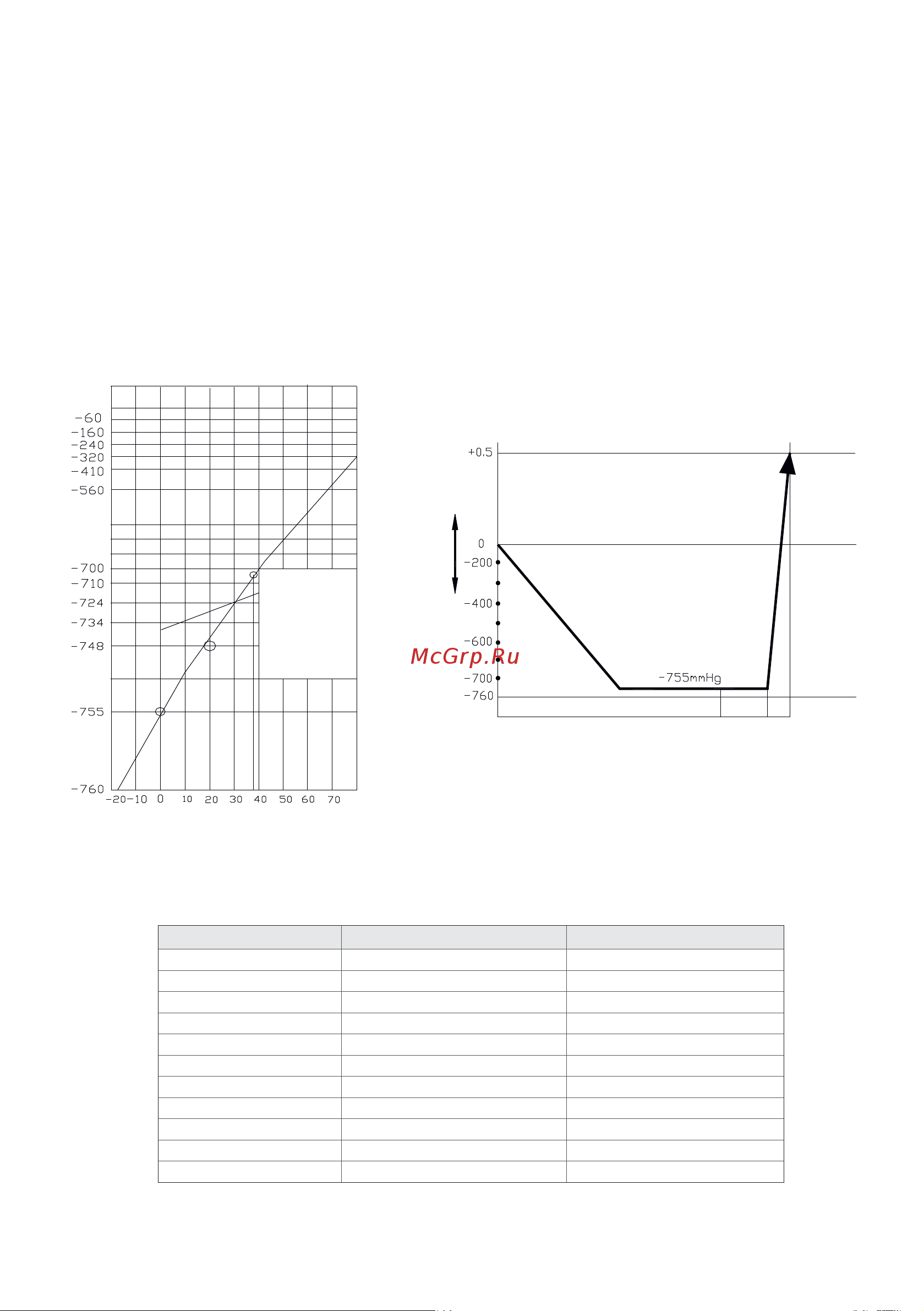

Процедура общей вакуумной сушки
Вакуумная сушка — подключите манометрический порт со стороны газа и жидкости, и включи-
те вакуумный насос. Насос должен опустить давление ниже значения (0,08 мм рт.ст.).
Если через 2 часа работы давление не опускается до (0,08 мм рт.ст.), вероятна утечка или жид-
кость все еще остается в системе. В этом случае необходимо продолжить вакуумирование.
Если через несколько часов после этого насос не может достигнуть значение давления
(0,08 мм рт.ст.), ищите места утечки.
Проверка герметичности системы: оставьте систему на 1 час под давлением 0,08 мм рт.ст.
с выключенным вакуумным насосом. Если давление не повысится — система герметична,
если повысится — ищите место утечки.
Вакуумируйте сторону газа и жидкости одновременно.
Схема обычной вакуумной осушки
Температура
Относительное давление
Точка
замерзания
Необходимый
уровень
вакуума
Атмосферное давление
Вакуум
Время
Вакуумная сушка (2 часа)
Тест (1 час)
Добавление
хладагента
Выбор вакуумного насоса
Обычно глубина вакуума должна достигать (0,08 мм рт.ст.). Рекомендуется использовать насос
производительностью более 40 л/мин.
Точка кипения, °С Давление газа, кПа Давление газа, мм рт.ст.
100 101,325 760
90 70,1 526
83 53,7 403
75 38,5 289
70 31,1 233,7
50 12,3 92,5
40 7,4 55,3
30 4,2 31,8
20 2,3 17,5
10 1,2 9,2
0 0,6 4,6
