![Lessar LUM-HE785ATA4-A [42/104] Разветвители для наружных блоков](/img/pdf.png)

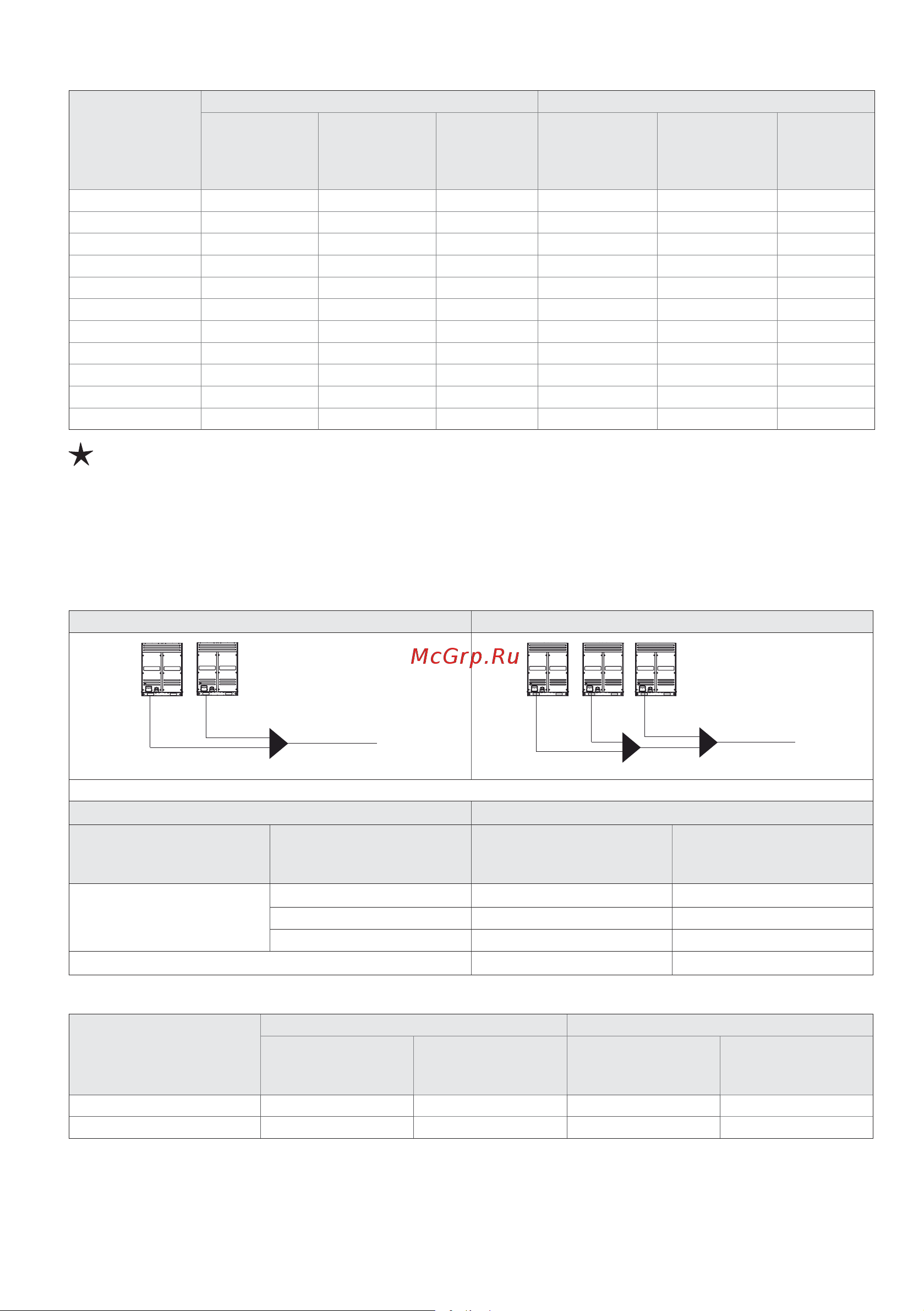

Lessar LUM-HE785ATA4-A [42/104] Разветвители для наружных блоков
![Lessar LUM-HE615ATA4-A [42/104] Разветвители для наружных блоков](/views2/1844582/page42/bg2a.png)
42
Таблица «Диаметры основного фреонопровода (L1)»
Суммарная
производитель-
ность
наружных бло-
ков, кВт
Эквивалентная длина жидкост. трубы < 90 м Эквивалентная длина жидкост. трубы ≥ 90 м
Газовый
фреоно-
провод,
мм (дюйм)
Жидкостной
фреоно-
провод,
мм (дюйм)
Первый
разветви-
тель
Газовый
фреоно-
провод,
мм (дюйм)
Жидкостной
фреоно-
провод,
мм (дюйм)
Первый
разветви-
тель
25,2 ∅ 19,05 (3/4) ∅ 9,53 (3/8) LZ-UHR2 ∅ 22,2 (7/8) ∅ 12,7 (1/2) LZ-UHR2
28,0 ∅ 22,2 (7/8) ∅ 9,53 (3/8) LZ-UHR2 ∅ 25,4 (1) ∅ 12,7 (1/2) LZ-UHR2
33,5 ∅ 25,4 (1) ∅ 12,7 (1/2) LZ-UHR2 ∅ 28,6 (1–1/8) ∅ 15,88 (5/8) LZ-UHR3
40,0 ∅ 25,4 (1) ∅ 12,7 (1/2) LZ-UHR2 ∅ 28,6 (1–1/8) ∅ 15,88 (5/8) LZ-UHR3
45,0 ∅ 28,6 (1–1/8) ∅ 12,7 (1/2) LZ-UHR3 ∅ 31,8 (1–1/4) ∅ 15,88 (5/8) LZ-UHR3
от 50,0 до 67,0 ∅ 28,6 (1–1/8) ∅ 15,88 (5/8) LZ-UHR3 ∅ 31,8 (1–1/4) ∅ 19,1 (3/4) LZ-UHR3
от 73,0 до 95,0 ∅ 31,8 (1–1/4) ∅ 19,1 (3/4) LZ-UHR3 ∅ 38,1 (1–1/2) ∅ 22,2 (7/8) LZ-UHR4
от 101,5 до 151,5 ∅ 38,1 (1–1/2) ∅ 19,1 (3/4) LZ-UHR4 ∅ 41,3 (1–5/8) ∅ 22,2 (7/8) LZ-UHR4
от 163,5 до 185,0 ∅ 41,3 (1–5/8) ∅ 19,1 (3/4) LZ-UHR5 ∅ 44,5 (1–3/4) ∅ 22,2 (7/8) LZ-UHR5
от 191,5 до 230,0 ∅ 44,5 (1–3/4) ∅ 22,2 (7/8) LZ-UHR5 ∅ 53,95 (2–1/8) ∅ 25,4 (1) LZ-UHR6
от 236,0 до 270,0 ∅ 53,95 (2–1/8) ∅ 25,4 (1) LZ-UHR5 ∅ 53,95 (2–1/8) ∅ 28,6 (1–1/8) LZ-UHR7
ПРИМЕЧАНИЕ!
Для основного фреонопровода применяется наибольший диаметр, выбранный в соот-
ветствии c таблицами «Диаметры фреонопроводов к внутренним блокам (L1,L2—L16)»
и «Диаметры основного фреонопроводов (L1)».
Разветвители для наружных блоков
Таблица «Диаметры фреонопровода и разветвители для наружных блоков»
Система из двух наружных блоков Система из трех наружных блоков
Основной
трубопровод
L
g1g2
L
M
g1g2
G1
g3
Основной
трубопровод
Комплект разветвителей для наружных блоков (L, M)
LZ-VTR2 LZ-VTR3
Обоз. трубы
Суммарная
производительность
наружных блоков, кВт
Газовый
фреонопровод, мм
(дюйм)
Жидкостной
фреонопровод, мм
(дюйм)
g1,g2,g3
от 25,5 до 33,5 ∅ 25,4 (1) ∅ 12,7 (1/2)
от 41,0 до 61,5 ∅ 31,8 (1–1/4) ∅ 15,88 (5/8)
от 67,0 до 90,0 ∅ 38,1 (1–1/2) ∅ 19,1 (3/4)
G1 ∅ 41,3 (1–5/8) ∅ 22,2 (7/8)
Таблица «Диаметры фреонопровода внутреннего блока»
Производительность
внутреннего блока,
кВт
Длина фреонопровода ≤ 10 м Длина фреонопровода ≥ 10 м
Газовый
фреонопровод,
мм (дюйм)
Жидкостной
фреонопровод,
мм (дюйм)
Газовый
фреонопровод,
мм (дюйм)
Жидкостной
фреонопровод,
мм (дюйм)
≤ 4,5 ∅ 12,7 (1/2) ∅ 6,35 (1/4) ∅ 15,88 (5/8) ∅ 9,53 (3/8)
≥ 5,6 ∅ 15,88 (5/8) ∅ 9,53 (3/8) ∅ 19,05 (3/4) ∅ 12,7 (1/2)
