28

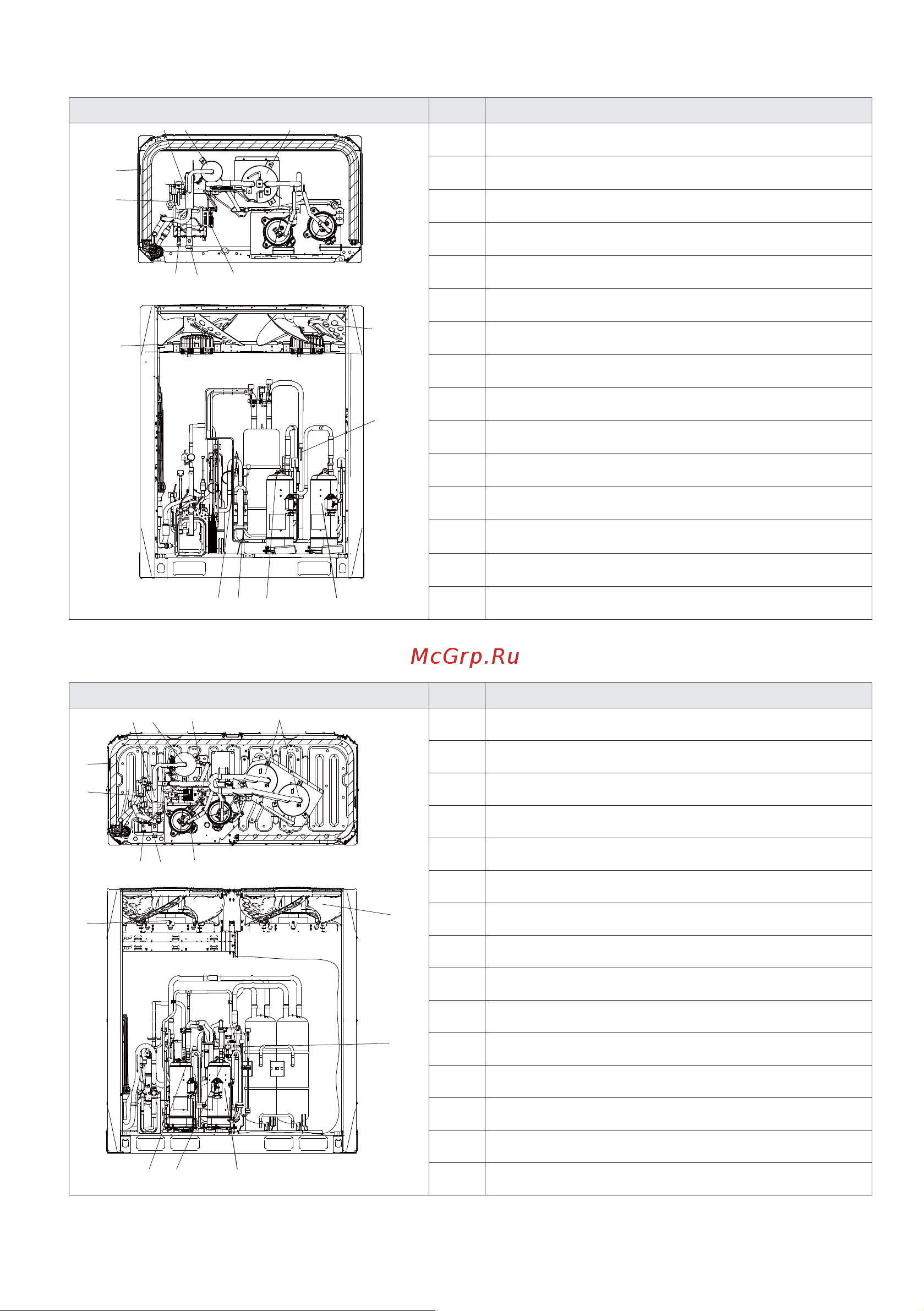

LUM-HE500ATA4-A, LUM-HE560ATA4-A, LUM-HE615ATA4-A
Расположение № Описание
155
6
7
8
12
13
14
11
9
10
3
4
2
1
1 Компрессор
2 Датчик темп. нагнетания
3 Реле высокого давления
4 Датчик высокого давления
5 Отделитель масла
6 4-ходовой клапан
7 Теплообменник конденсатора
8 ЭРВ
9 Реле низкого давления
10 Мотор вентилятора
11 Вентилятор
12 Отсечной клапан (жидк. линия)
13 Отсечной клапан (газ. линия)
14 Пластинчатый теплообменник
15 Аккумулятор хладагента
LUM-HE670ATA4-A, LUM-HE730ATA4-A, LUM-HE785TA4-A, LUM-HE850ATA4-A,
LUM-HE900ATA4-A
Расположение № Описание
15
5
4
6
7
8
9
12
13
14
11
9
10
3 2
1
1 Компрессор
2 Датчик темп. нагнетания
3 Реле высокого давления
4 Датчик высокого давления
5 Отделитель масла
6 4-ходовой клапан
7 Теплообменник конденсатора
8 ЭРВ
9 Реле низкого давления
10 Мотор вентилятора
11 Вентилятор
12 Отсечной клапан (жидк. линия)
13 Отсечной клапан (газ. линия)
14 Пластинчатый теплообменник
15 Аккумулятор хладагента
