Lessar LUM-HE785ATA4-A [72/104] Подключение наружного блока
![Lessar LUM-HE615ATA4-A [72/104] Подключение наружного блока](/views2/1844582/page72/bg48.png)
72

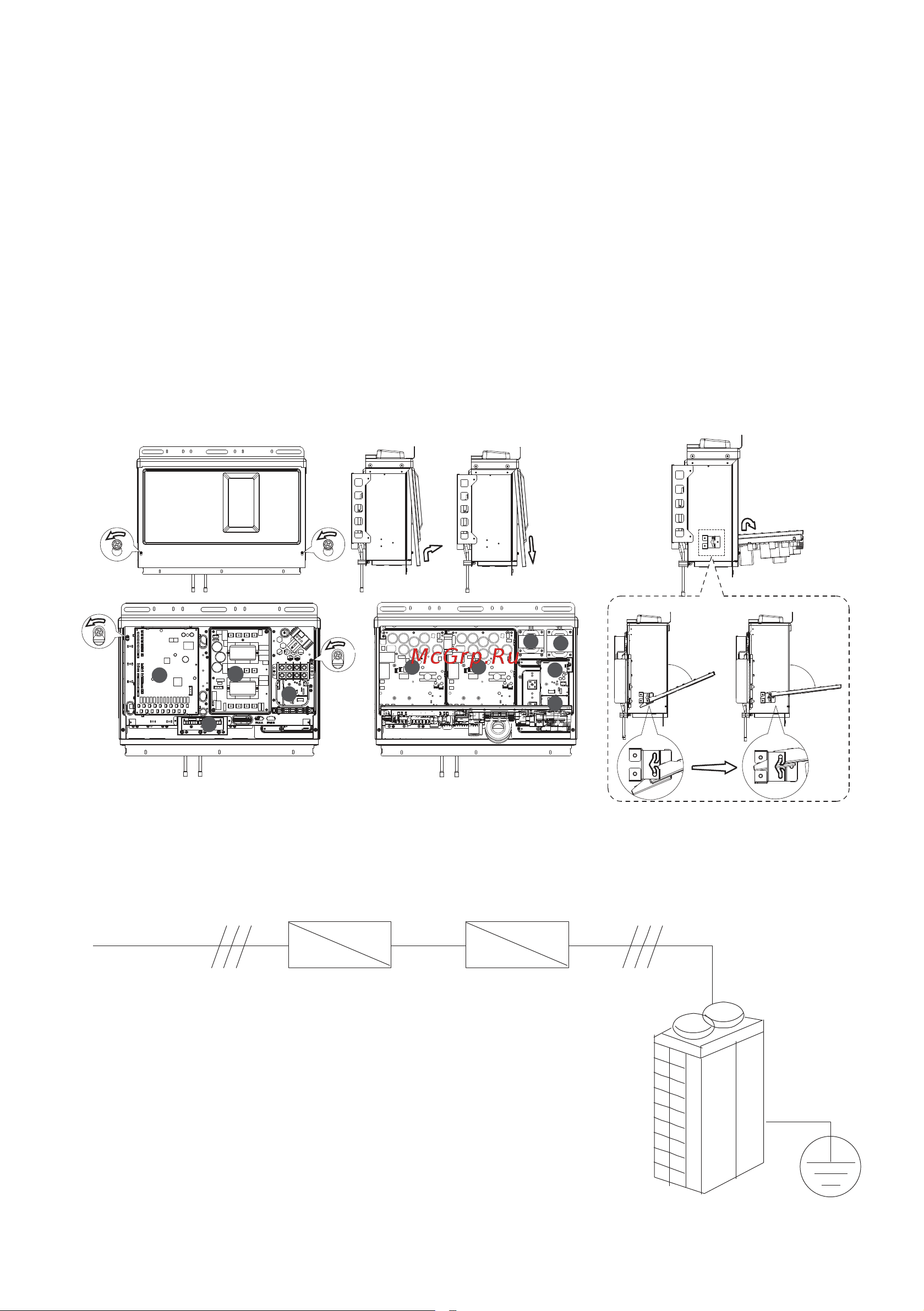

Расположение электрических компонентов блока
Откройте электрический блок управления наружного блока.
Как только передняя панель будет открыта, вы можете получить доступ к электрическому кон-
троллеру.
Снимите крышку электрического блока управления:
(1) ослабьте два винта, повернув их против часовой стрелки на 1–3 оборота, крышки электри-
ческого блока управления;
(2) поднимите крышку вверх на 7–8 мм, а затем поверните ее вверх на 10–20 мм;
(3) сдвиньте крышку вниз, чтобы снять ее.
Откройте и поверните среднюю перегородку:
(1) ослабьте два винта, повернув против часовой стрелки на 1–3 оборота, от средней части
тарелки;
(2) поднимите перегородку вверх на 4–6 мм, а затем поверните ее наружу, чтобы открыть
перегородку;
(3) сдвиньте шарнир (который может подниматься и опускаться вдоль скользящей прорези)
в нижней части перегородки в самое верхнее положение, чтобы полностью повернуть пе-
регородку.
1
2
3
4
Трубы охладителя блока
эл.компонентов
5
6
9
10
7
8
（1）Основная плата
（2） Плата AC фильтра
（3）Клеммная колодка электропитания
（4）Клеммная колодка линий связи
（5）Плата инвертора компрессора
Плата инвертора компрессора
Плата инвертора вентилятора
Плата инвертора вентилятора
（6）
（7）
（8）
（9）Реактивное сопротивление
（10）
Реактивное сопротивление
Минимальный
угол поворота
Максимальный
угол поворота
Подключение наружного блока
Электропитание
3 ф./380 В/50 Гц
УЗО
Ручной
выключатель
