63
Процедура специальной вакуумной осушки
Этот способ вакуумной осушки применяется при следующих условиях: большое количество
влаги обнаружено во время опрессовки. Вероятно, дождь попал внутрь трубопровода.
Вакуумируйте 2 часа.
Подайте в систему азот под давлением 5 кг/см
2
.
Азот впитывает влагу. Он создает эффект осушки подобно вакуумной, но если влаги слишком
много, он не сможет высушить систему полностью. Будьте всегда внимательны и предотвра-
щайте попадание влаги внутрь системы.
После опрессовки вакуумируйте систему еще 2 часа как минимум до достижения давления
(0,08 мм рт.ст.). Если не удается достигнуть давления 0,08 мм рт.ст. в течение 2 часов вакууми-
рования, повторите операции, описанные выше.
Проверяйте герметичность системы в течении 1 часа с выключенным насосом. Давление не
должно повышаться.

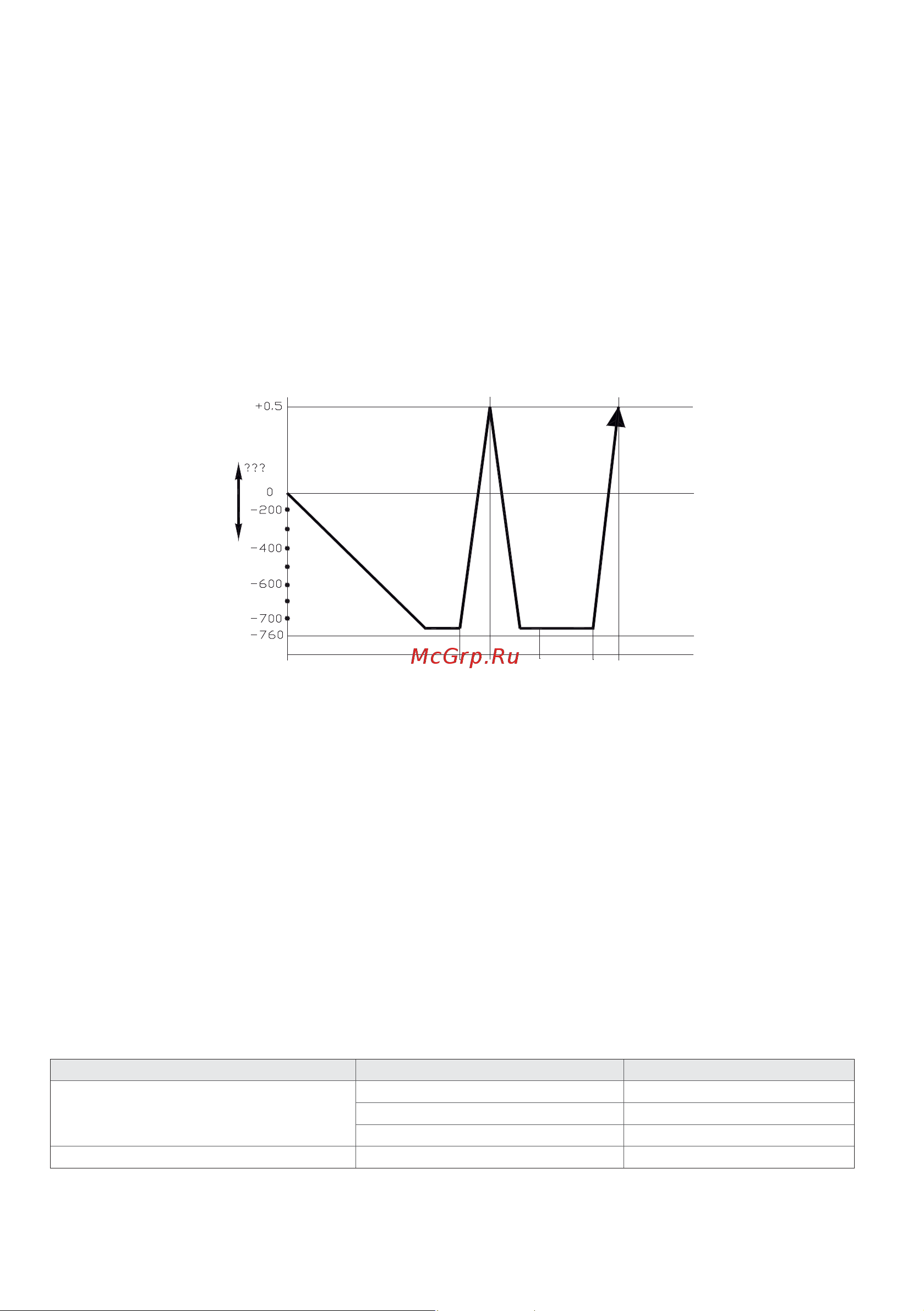

Схема специальной вакуумной осушки
Атмосферное давлениеВакуум
Вакуумная сушка (2 часа)
–755 мм рт.ст.
Тест (1 час)
Добавление хладагента
Добавление азота
Вакуумная сушка (1 час)
22. Изоляция трубопроводов
Изоляционные материалы и толщина изоляции
Для изоляции необходимо использовать специальный материал, который выдерживает тем-
пературу трубы линии жидкости не менее 70 °С, и 120 °С — линии газа.
Толщина изоляционного материала
Диаметр трубы, мм Толщина теплоизоляции*
Диаметр трубы фреонопровода
∅ 6,35–25,4 10 мм
∅ 28,6–38,0 15 мм
∅ 38,0–67,0 20 мм
Диаметр трубы отвода конденсата Внутренний диаметр ∅ 20–32 6 мм
* при относительной влажности окружающего воздуха меньше 80%.
