3. Длина фреонопровода от первого разветвителя (А) до самого дальнего внутреннего

(N11) блока должна составлять 40 м (Ʃ{L9 до L13} + k ≤ 40 м). Но при соблюдении следую-

щих условий возможно увеличение длины до 90 м.

Условие 1

Длина фреонопровода от любого внутреннего блока до ближайшего к этому блоку

разветвителя должна быть менее 20 м (a, b, …q ≤ 20 м).

Условие 2

Разница между длиной [от первого разветвителя внутренних блоков (А) блока до са-

мого дальнего внутреннего блока N11] и [от первого разветвителя внутренних бло-

ков (А) до ближайшего внутреннего блока N1] должна быть ≤ 40 м. То есть (Ʃ{L9 до

L13} + k) – (Ʃ{L2 до L3} + a) ≤ 40 м.

Условие 3

Увеличьте диаметр фреонопровода (фреонопровода между первым внутренним раз-

ветвителем и остальными разветвителями, L2–L16) в соответствии с Таблицей

ниже. Если диаметр участка фреонопровода (L2–L16) такой же, как и у участка фрео-

нопровода (L1), увеличение не требуется.

Таблицы увеличения диаметра фреонопровода

9,53 → 12,7 12,7 → 15,9 15,9 → 19,1 19,1 → 22,2 22,2 → 25,4

25,4 → 28,6 28,6 → 31,8 31,8 → 41,2 41,2 → 44,5 44,5 → 54,0

4. Перепад высоты между внутренним и наружным блоками не должен превышать 90 м

(если наружный блок находится выше) или 110 м (если наружный блок находится ниже).

Дополнительно:

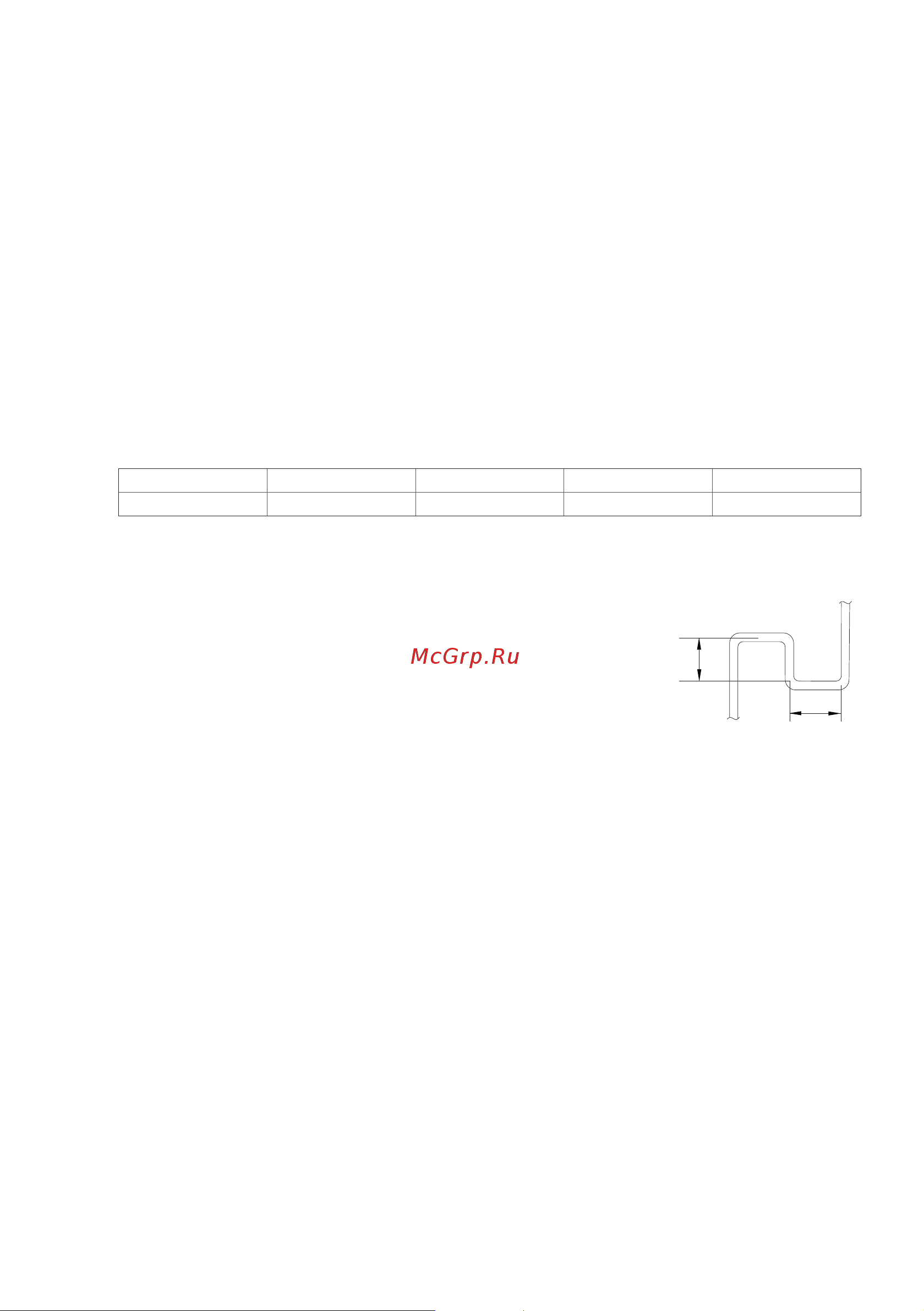

(i) Если наружный блок расположен выше, а перепад высо-

ты превышает 20 м, установите маслоподъемные петли,

с размерами, указанными на рисунке справа, через каждые

10 м на вертикальном участке фреонопровода;

(ii) если наружный блок находится ниже, а перепад высо-

ты превышает 40 м, жидкостную трубу (L1) следует уве-

личить в соответствии с таблицей «Таблицы увеличения

диаметра фреонопровода».

5. Перепад высот между внутренними блоками не должен быть больше 30 м.

• Приобретите / подготовьте медные трубы, разветвители, переходы и т.п. необходимого диа-

метра и размера.

• Диаметры фреонопроводов должны соответствовать спецификации для данного вида обо-

рудования.

• Все пайки трубопровода производите в среде инертного газа, азотом!

• Фреонопровод должен быть теплоизолирован.

• Не включайте оборудование до окончания опрессовки и вакуумирования.

≥ 300 мм
