66

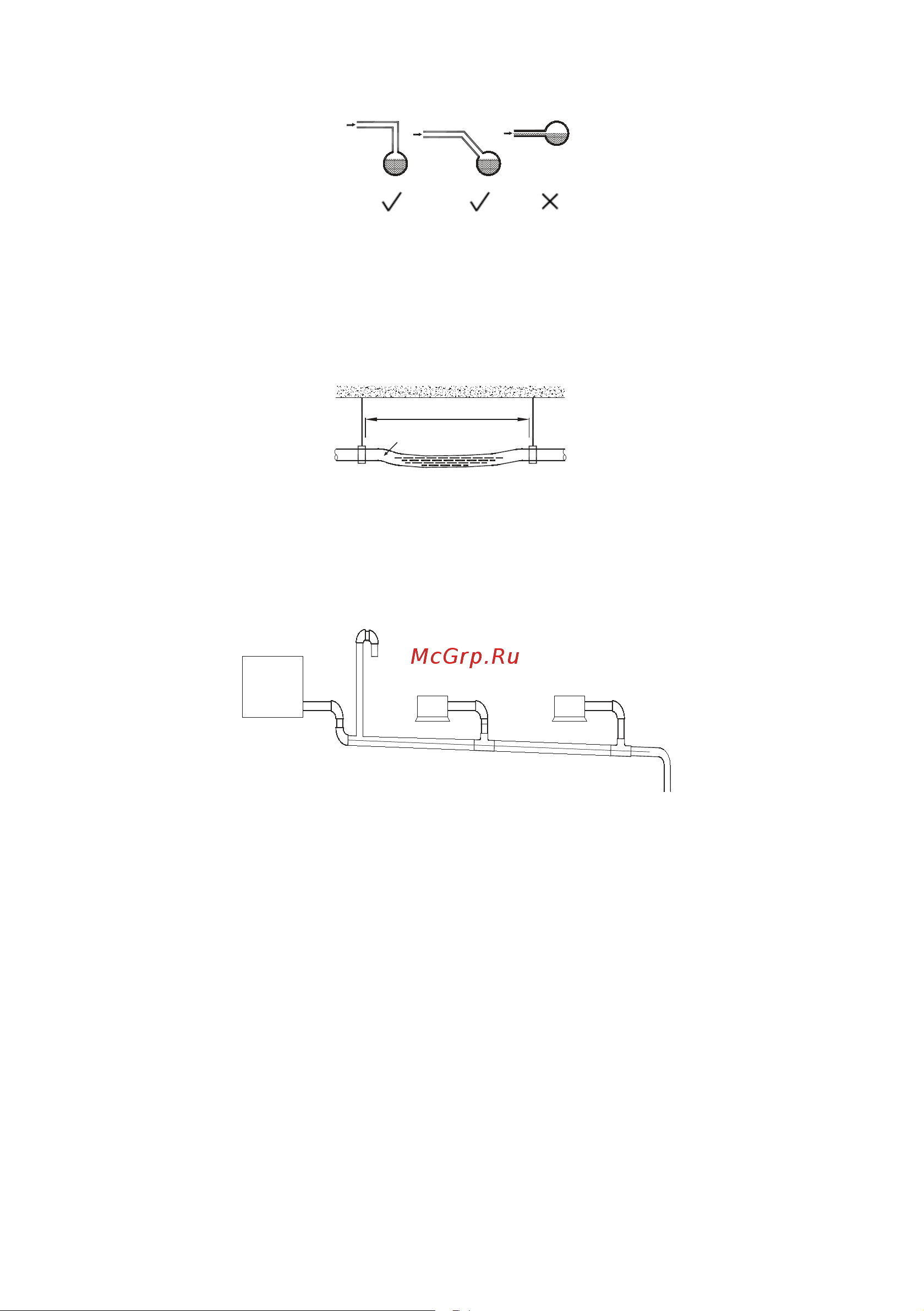

• Дренажный трубопровод внутреннего блока должен присоединяться к основному дренаж-
ному трубопроводу сверху.
45°
• Рекомендуемое расстояние между опорами и подвесами составляет 0,8–1,0 м для горизон-
тального трубопровода и 1,5–2,0 м для вертикального трубопровода. Каждая вертикальная
секция должна иметь не менее двух опор. Для горизонтальных трубопроводов расстояние
больше рекомендованного приводит к провисанию и деформации профиля трубы на опо-
рах, что препятствует потоку воды, поэтому этого следует избегать.
расстояние между опорами
место провисания
• Вентиляционные отверстия должны быть установлены в самой высокой точке каждой си-
стемы дренажных трубопроводов, чтобы обеспечить беспрепятственный отвод конденса-
та. Следует использовать U-образные колена или коленчатые соединения таким образом,
чтобы вентиляционные отверстия были обращены вниз, чтобы пыль и грязь не могли попасть
в трубопровод. Вентиляционные отверстия не должны устанавливаться слишком близко
к внутреннему блоку с насосом и к накопительным насосам группы внутренних блоков.
вент. отверстие
• Дренажный трубопровод кондиционера следует устанавливать отдельно от сточных, до-
ждевых и других дренажных трубопроводов и не допускать прямого контакта с землей.
• Диаметр дренажного трубопровода должен быть не меньше диаметра дренажного трубо-
провода внутреннего блока.
• Чтобы обеспечить возможность осмотра и технического обслуживания, для крепления дре-
нажных труб к внутренним блокам следует использовать зажимы для труб, поставляемые
с блоками, клей не следует использовать.
• Для предотвращения образования конденсата на дренажный трубопровод необходимо до-
бавить теплоизоляцию. Теплоизоляция должна доходить до соединения с внутренним бло-
ком.
• Блоки с дренажными насосами должны иметь отдельные системы дренажных трубопрово-
дов от систем, в которых используется естественный дренаж.
Для внутренних блоков с высоким перепадом отрицательного давления на выходе из дренаж-
ного поддона необходимо установить гидрозатвор на дренажный трубопровод, чтобы предот-
вратить плохой дренаж и / или выдув конденсата обратно в дренажный поддон. Гидрозатвор
следует располагать, как показано на рисунке ниже. Вертикальное расстояние H должно быть
более 50 мм. Для обеспечения очистки / проверки может быть установлена заглушка.
