77
Убедитесь, что диаметр жил кабеля соответствует расчетным параметрам блока, и что клемма
плотно прикручена. В то же время не подвергайте терминал воздействию внешних сил.
Затяните клемму соответствующей отверткой. Слишком маленькие отвертки могут испортить го-
ловку винта и не могут ее затянуть.
Чрезмерное затягивание клеммы может привести к деформации и скольжению резьбы винта, что
делает невозможным надежное соединение компонентов.

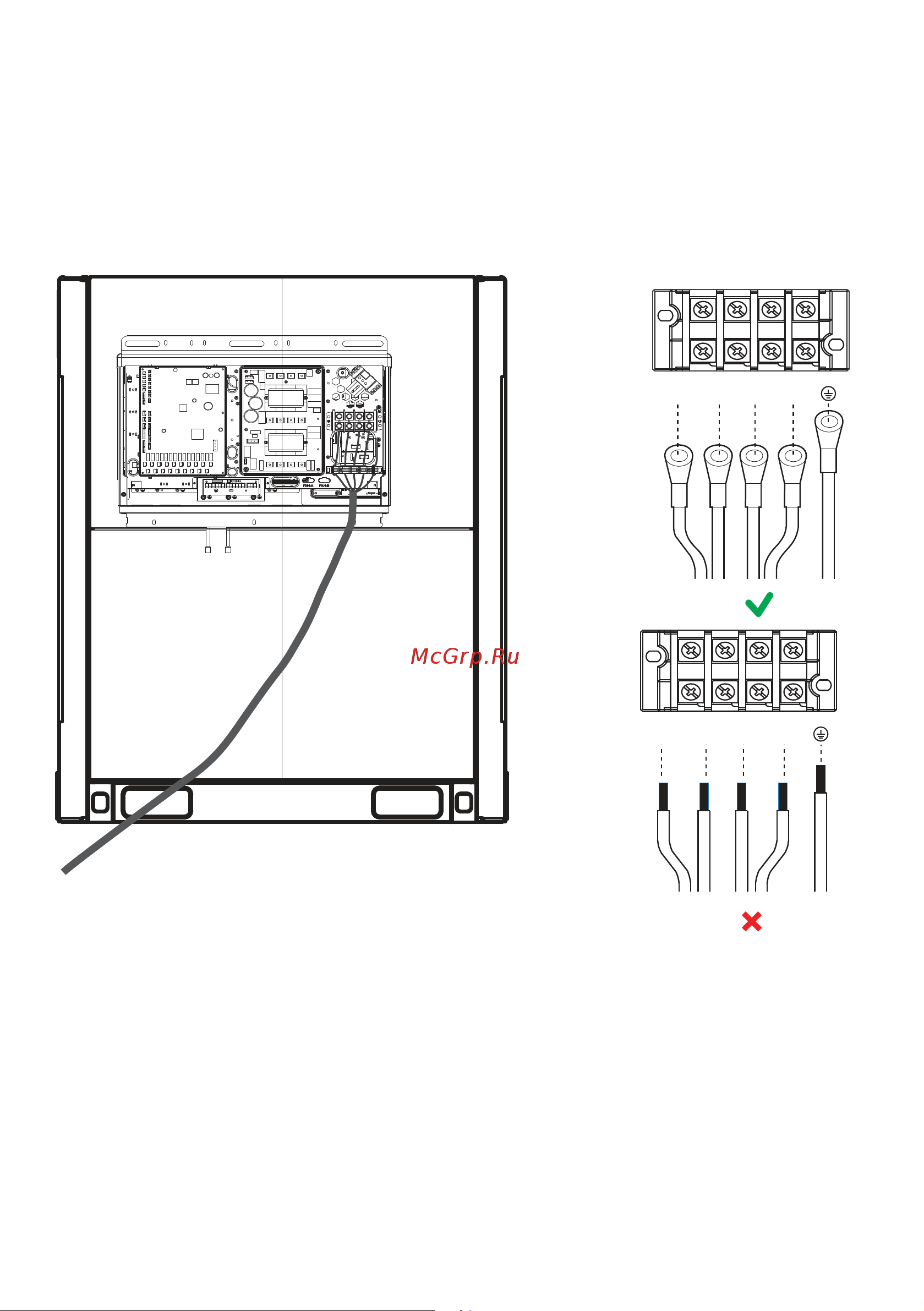

Используйте только кольцевую клемму для подключения провода электропитания. Нестандарт-
ное кабель ное соединение приведет к плохому контакту, который, в свою очередь, может вызвать
перегрев. На рисунке ниже показаны правильные и неправильные соединения.
A B C N
A B C N
A
A B C N
B C N
ABCN
