102 Батарейка типа «таблетка»
Последовательность действий

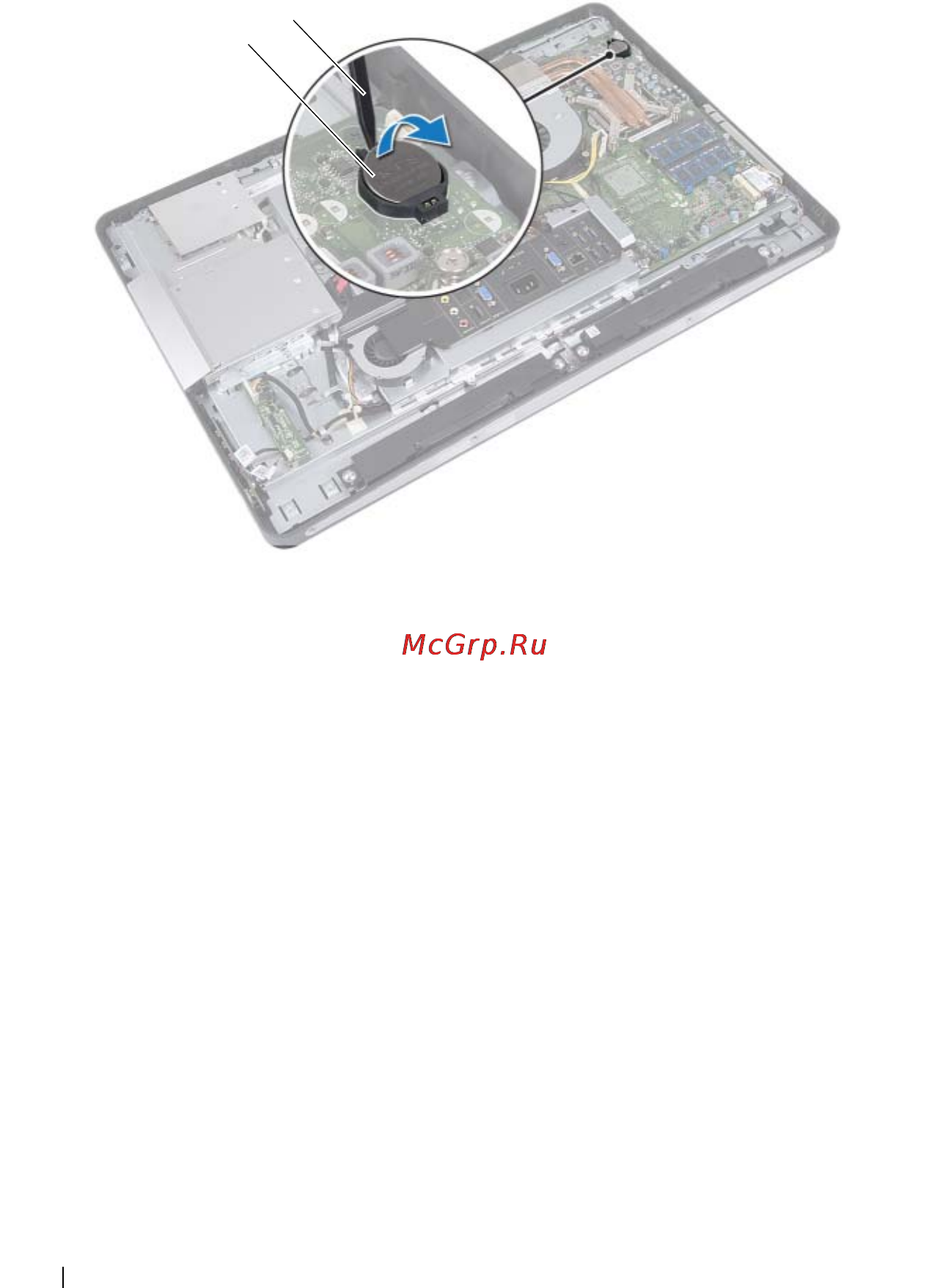

С помощью пластмассовой палочки аккуратно подденьте батарейку типа
«таблетка» и извлеките ее из гнезда для батарейки на системной плате.
1 батарейка типа «таблетка» 2 пластиковая палочка
1
2
