120 Панель дисплея
2

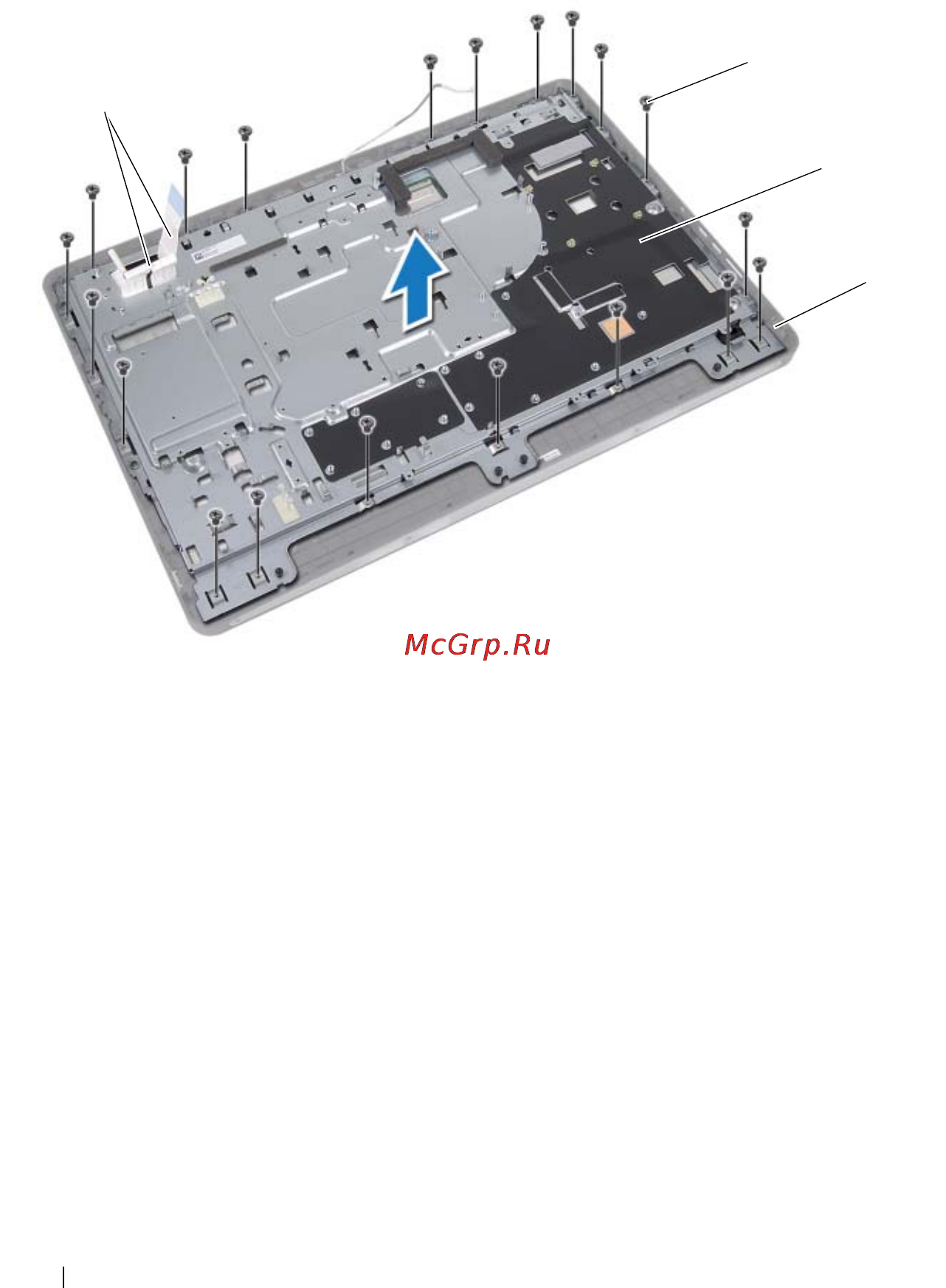

Выверните винты, которыми корпус крепится к средней раме.
3
Снимите кабели платы сенсорного экрана с корпуса компьютера.
4
Поднимите корпус со средней рамы.
1 кабели платы сенсорного
экрана
2 винты (20)
3 корпус компьютера 4 средняя рама
2
3
4
1
