20 Стойка
3

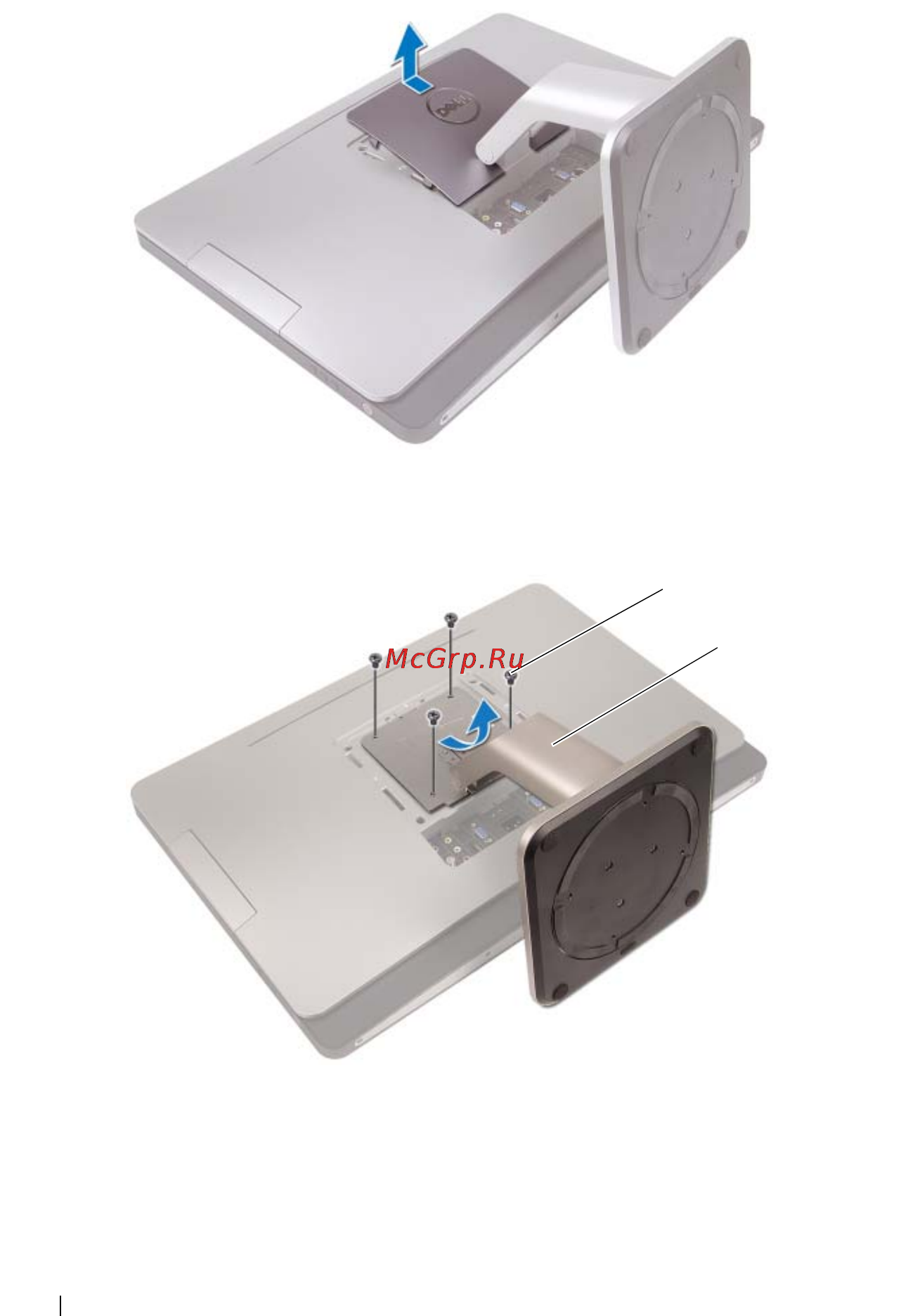

Сдвиньте и извлеките крышку стойки из компьютера.
4
Выверните винты, которыми стойка крепится к корпусу компьютера.
5 Поверните стойку кверху и извлеките ее из компьютера.
1 винты (4) 2 стойка
1
2
