70 Вентилятор радиатора процессора
Последовательность действий
1
Отсоедините кабель вентилятора радиатора процессора от разъема на
системной плате.
2
Выверните винты, которыми вентилятор радиатора процессора
крепится к корпусу компьютера.
3
Отделите часть алюминиевой фольги, наклеенной на радиатор
процессора.
4
Извлеките вентилятор радиатора процессора из корпуса компьютера.

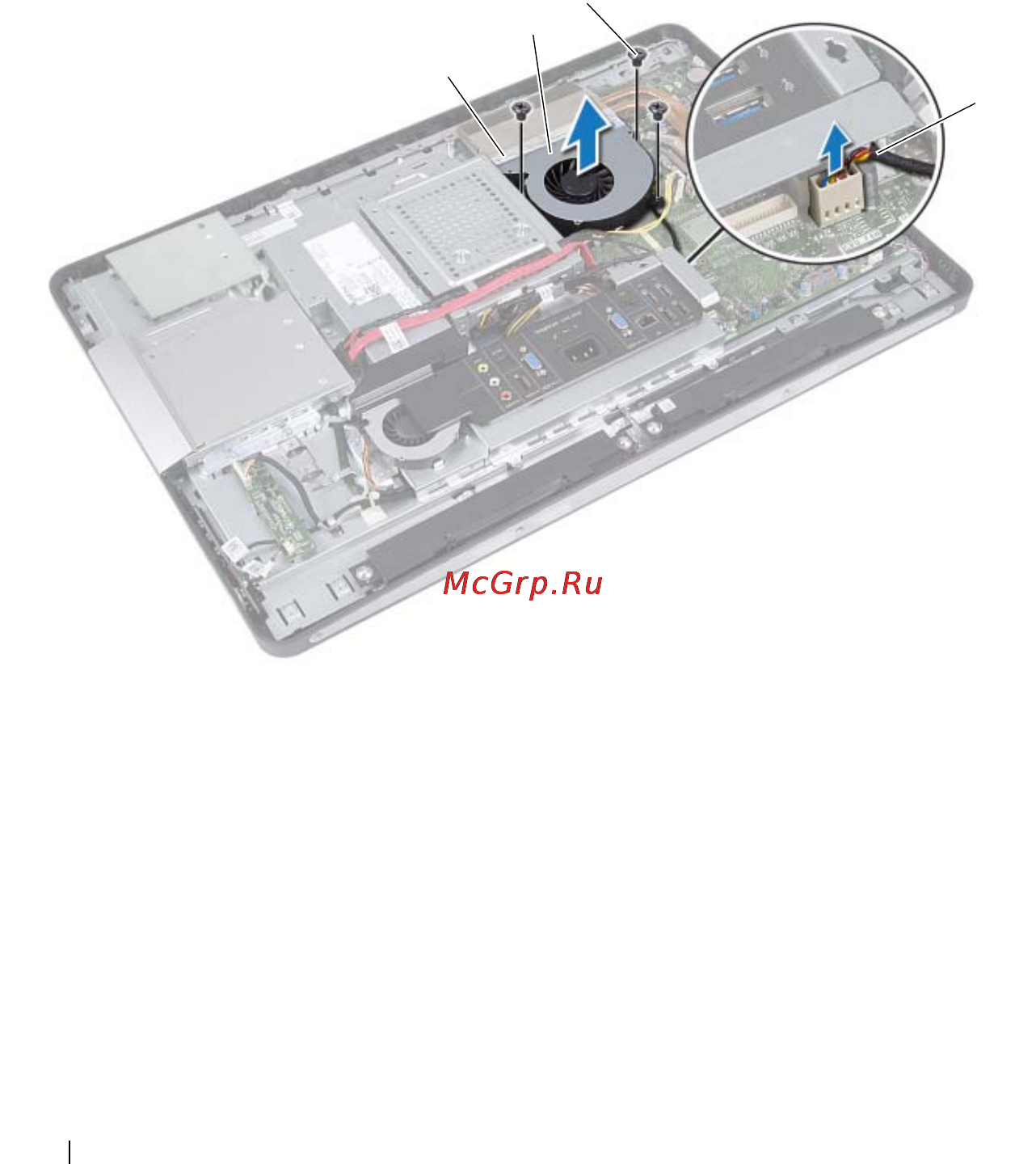

1 алюминиевая фольга 2 вентилятор радиатора
процессора
3 винты (3) 4 кабель вентилятора
радиатора процессора
3
4
1
2
