Оптический дисковод 43
6

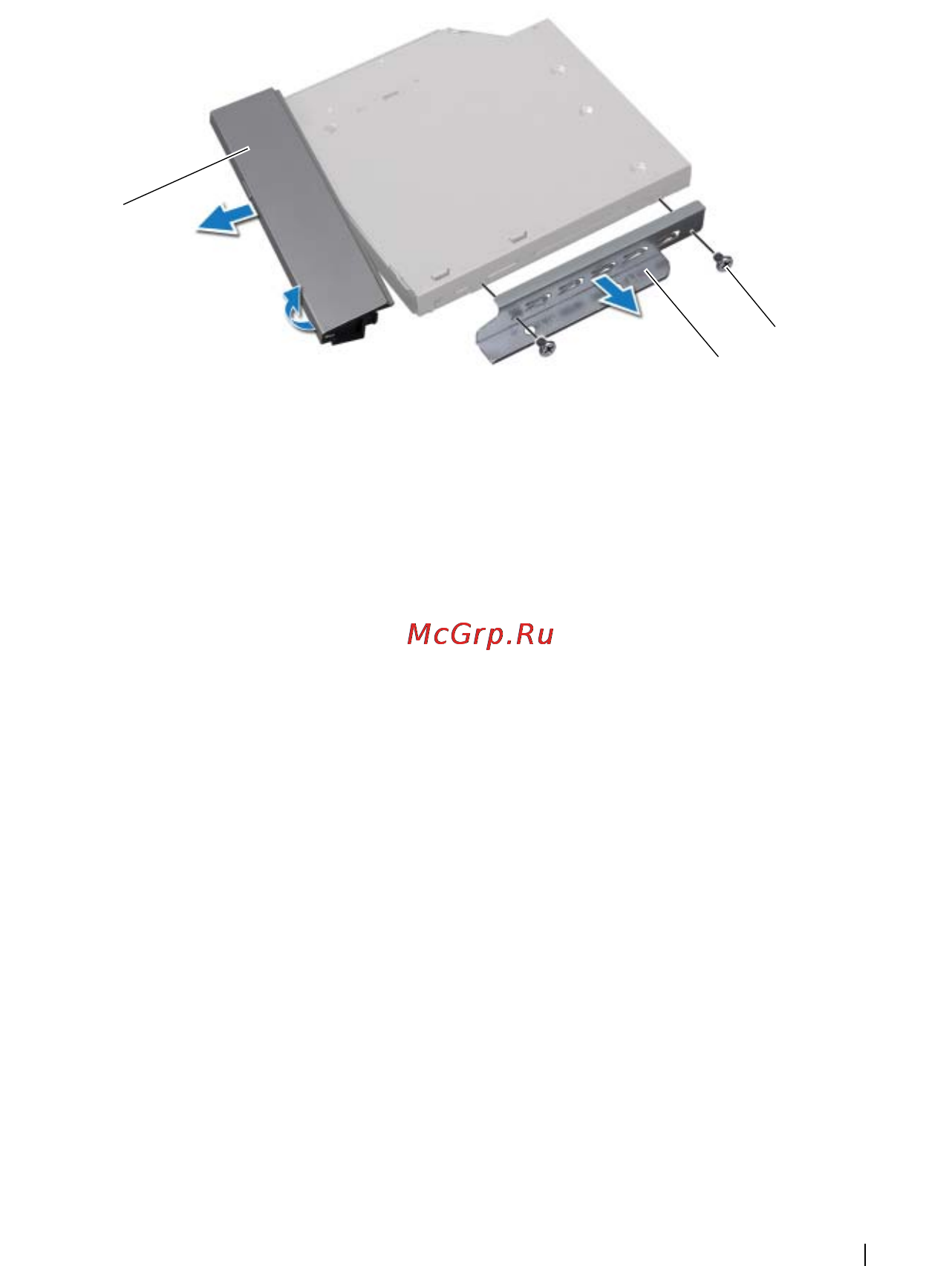

Поверните лицевую панель оптического дисковода вверх, чтобы снять
ее с оптического дисковода.
7
Снимите с лицевую панель оптического дисковода с оптического
дисковода.
1 лицевая панель оптического
дисковода
2 скоба оптического дисковода
3 винты (2)
2
3
1
