82 Крышка панели ввода-вывода
Последовательность действий

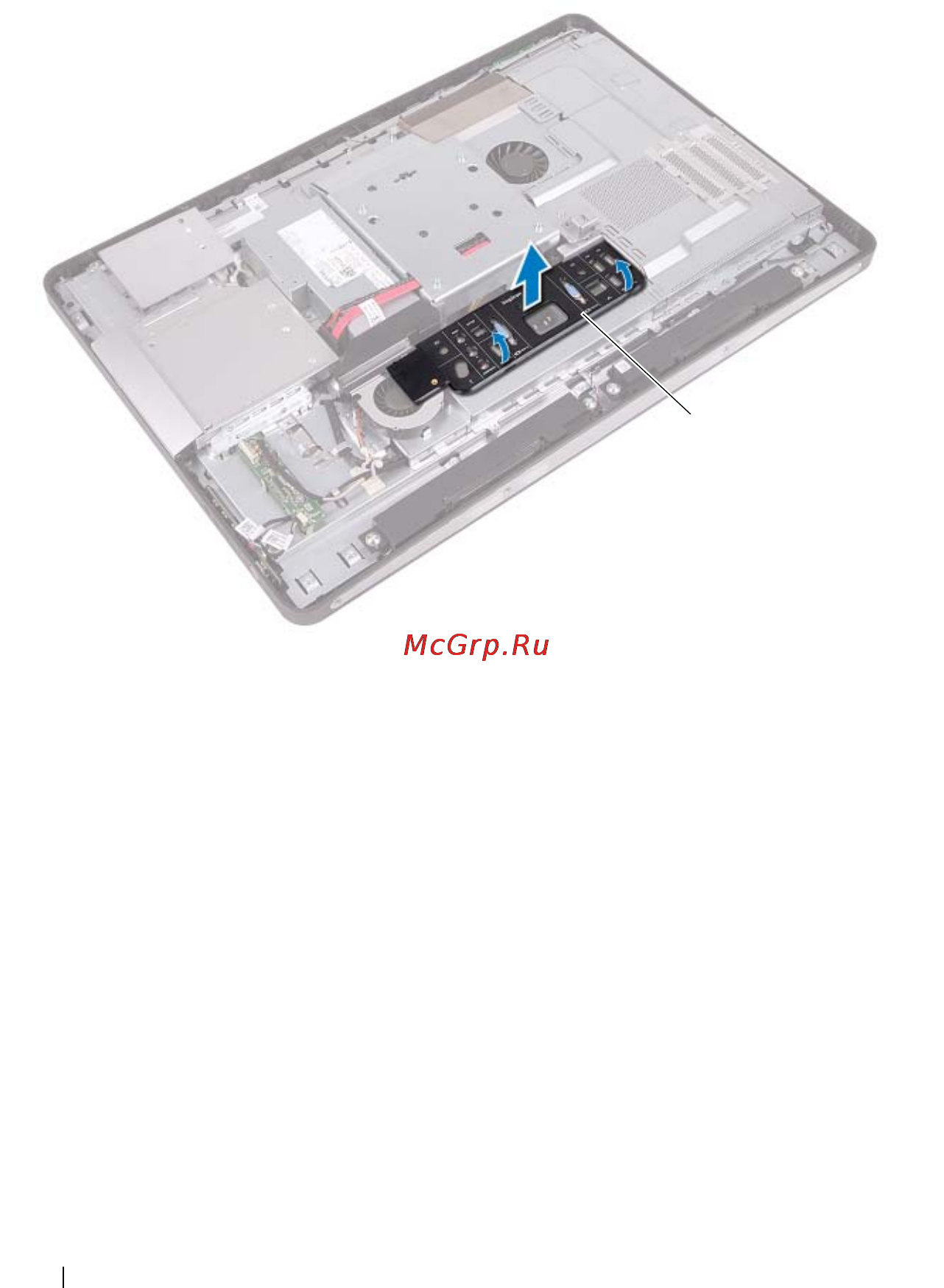

Осторожно приподнимите крышку панели ввода-вывода, чтобы
освободить от выступов, удерживающих ее на корпусе компьютера.
1 крышка панели ввода-вывода
1
