Dell Inspiron One /2330-7571/ [74/150] Последовательность действий
![Dell Inspiron One /2330-7571/ [74/150] Последовательность действий](/views2/1087716/page74/bg4a.png)
74 Процессор

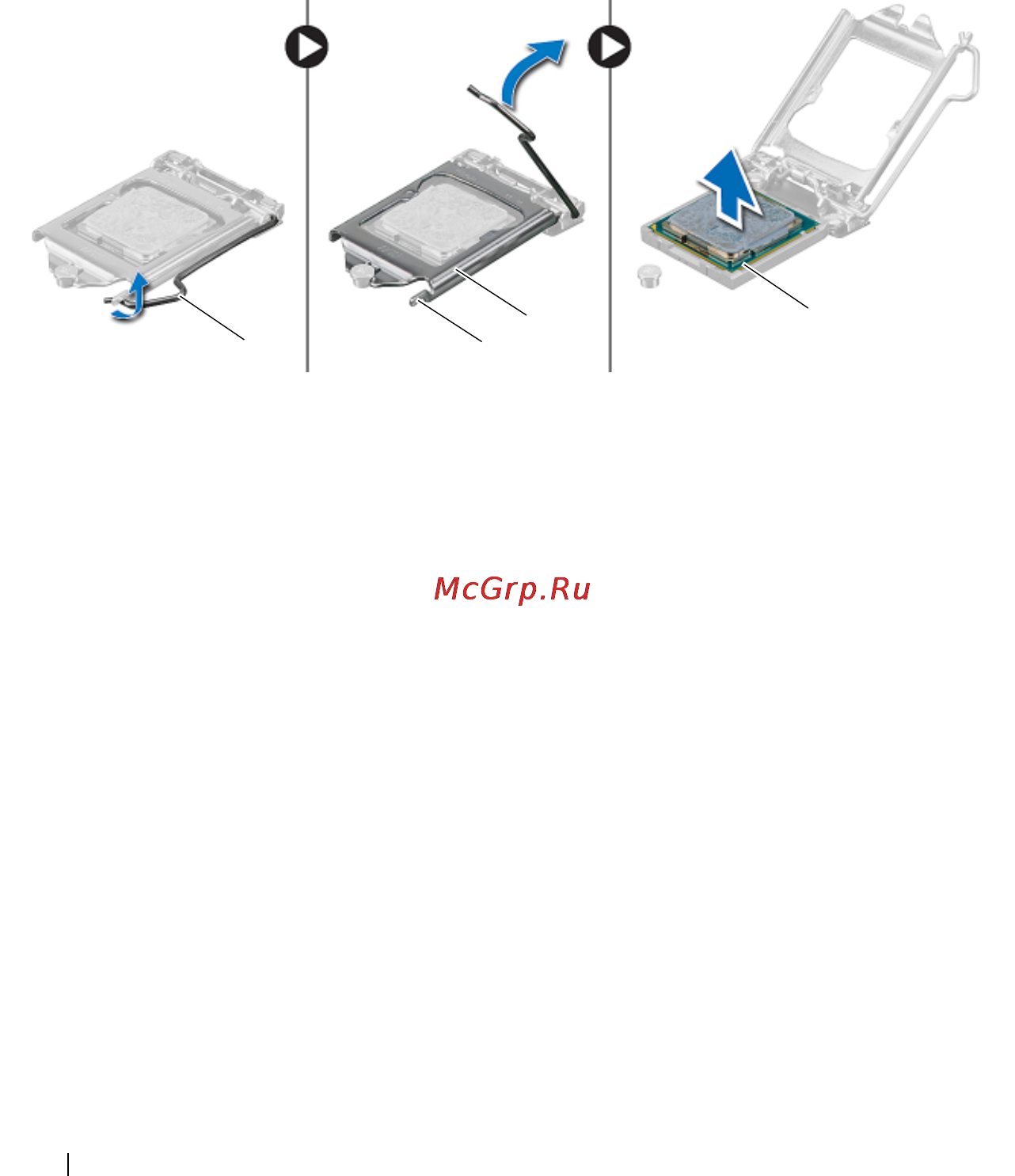

Последовательность действий
1
Нажмите на рычажок фиксатора крышки процессора и извлеките его из-
под выступа, которым он удерживается.
2
Отведите рычажок фиксатора до упора, чтобы открыть крышку
процессора.
Оставьте рычаг освобождения в верхней позиции, чтобы разъем был
готов для установки нового процессора.
3
Осторожно приподнимите процессор, чтобы извлечь его из гнезда.
1 рычаг 2 выступ
3 крышка процессора 4 процессор
3
1
4
2
