90 Блок питания
Последовательность действий
1
Отключите основной кабель питания и кабель питания процессора от
разъемов на системной плате.
2
Извлеките основной кабель питания и кабель питания процессора из
направляющих желобков в корпусе компьютера.
3
Извлеките кабель порта блока питания из направляющих желобков в
корпусе компьютера.
4
Выверните винты, которые крепят блок питания к корпусу.
5
Извлеките блок питания из корпуса компьютера.

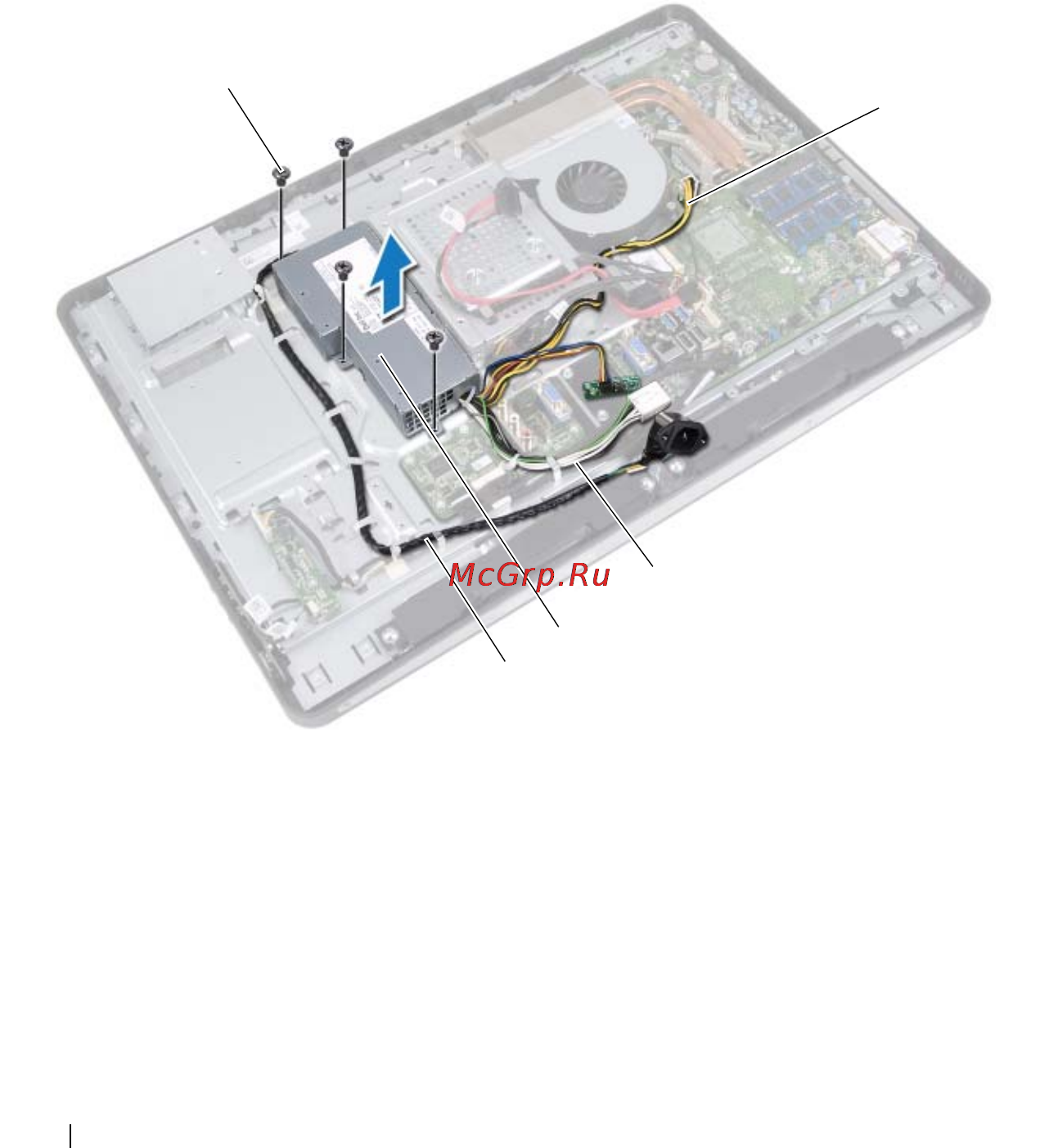

1 винты (4) 2 кабель питания процессора
3 основной кабель питания 4 блок питания
5 кабель порта блока питания
5
2
4
3
1
