94 Вентилятор блока питания
Последовательность действий
1
Выверните винты крепления вентилятора блока питания к экрану платы
ввода вывода.
2
Снимите вентилятор блока питания с экрана платы ввода-вывода.

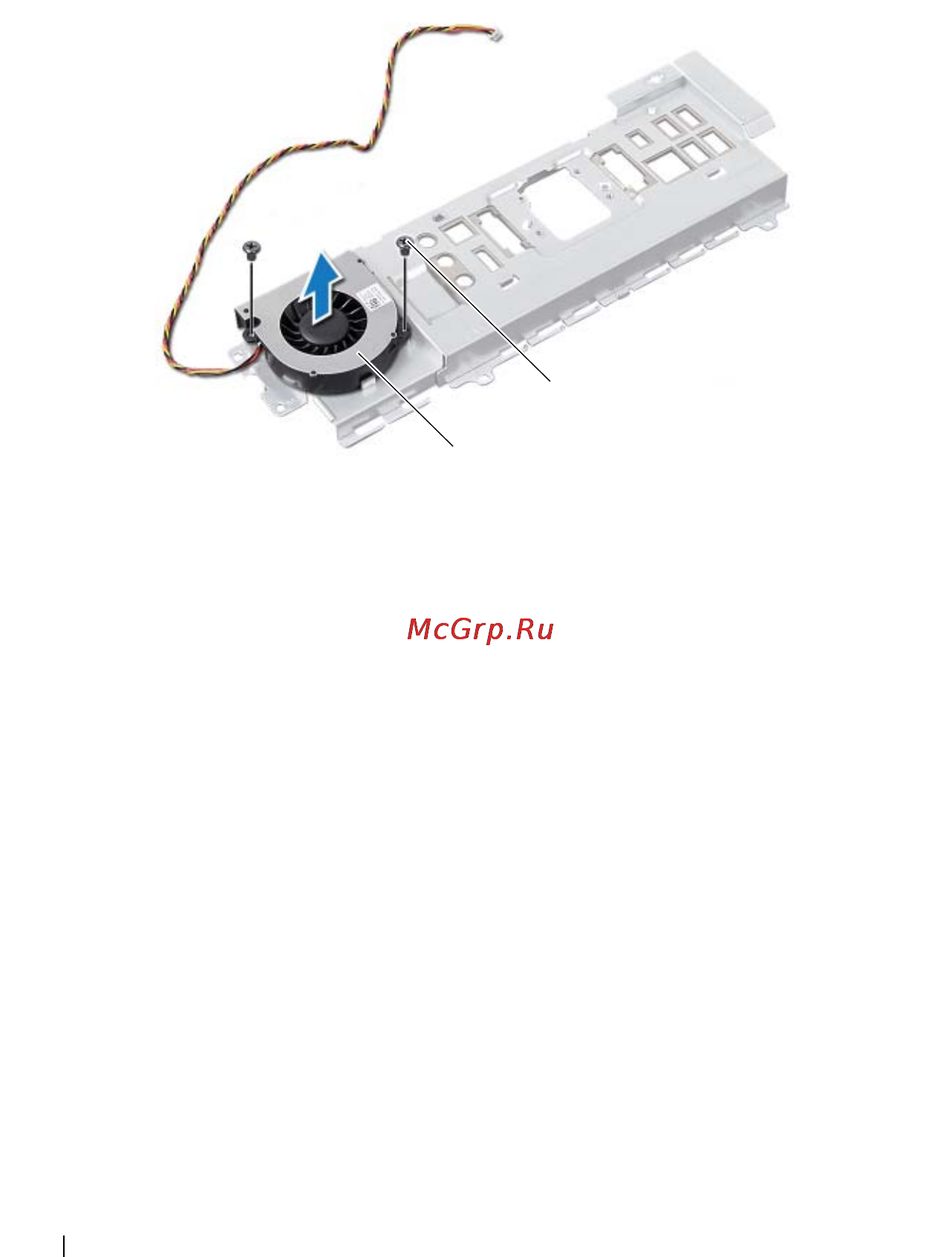

1 вентилятор блока питания 2 винты (2)
1
2
