Экран платы ввода-вывода 87
5
Продвиньте порт питания и плату управления блоком питания через
отверстие в экране платы ввода-вывода.
6
Отсоедините кабель вентилятора блока питания от разъемов системной
платы.
7

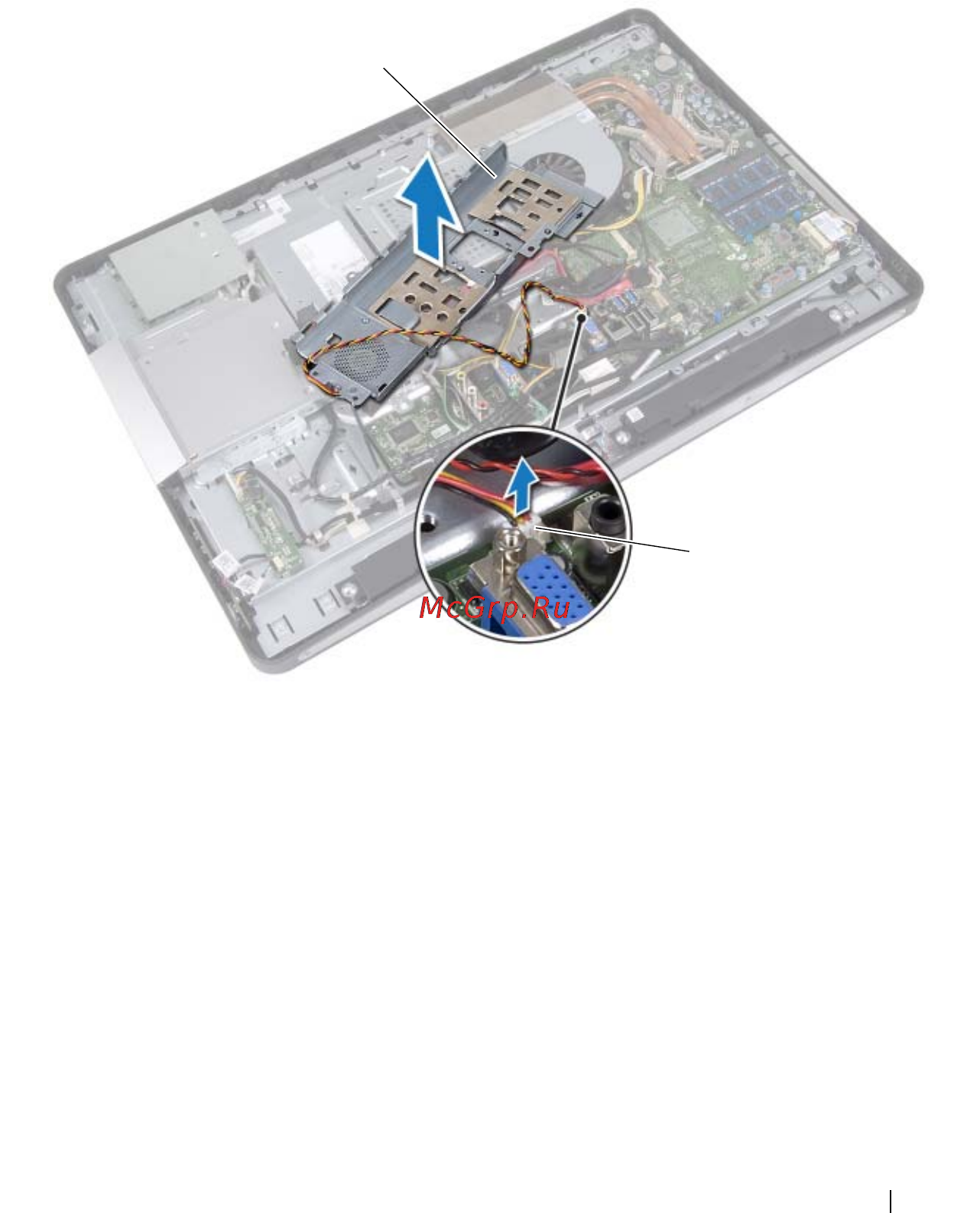

Приподнимите экран платы ввода-вывода и снимите его с корпуса
компьютера.
1 экран платы ввода-вывода 2 кабель вентилятора блока
питания
1
2
