122 Панель дисплея
7

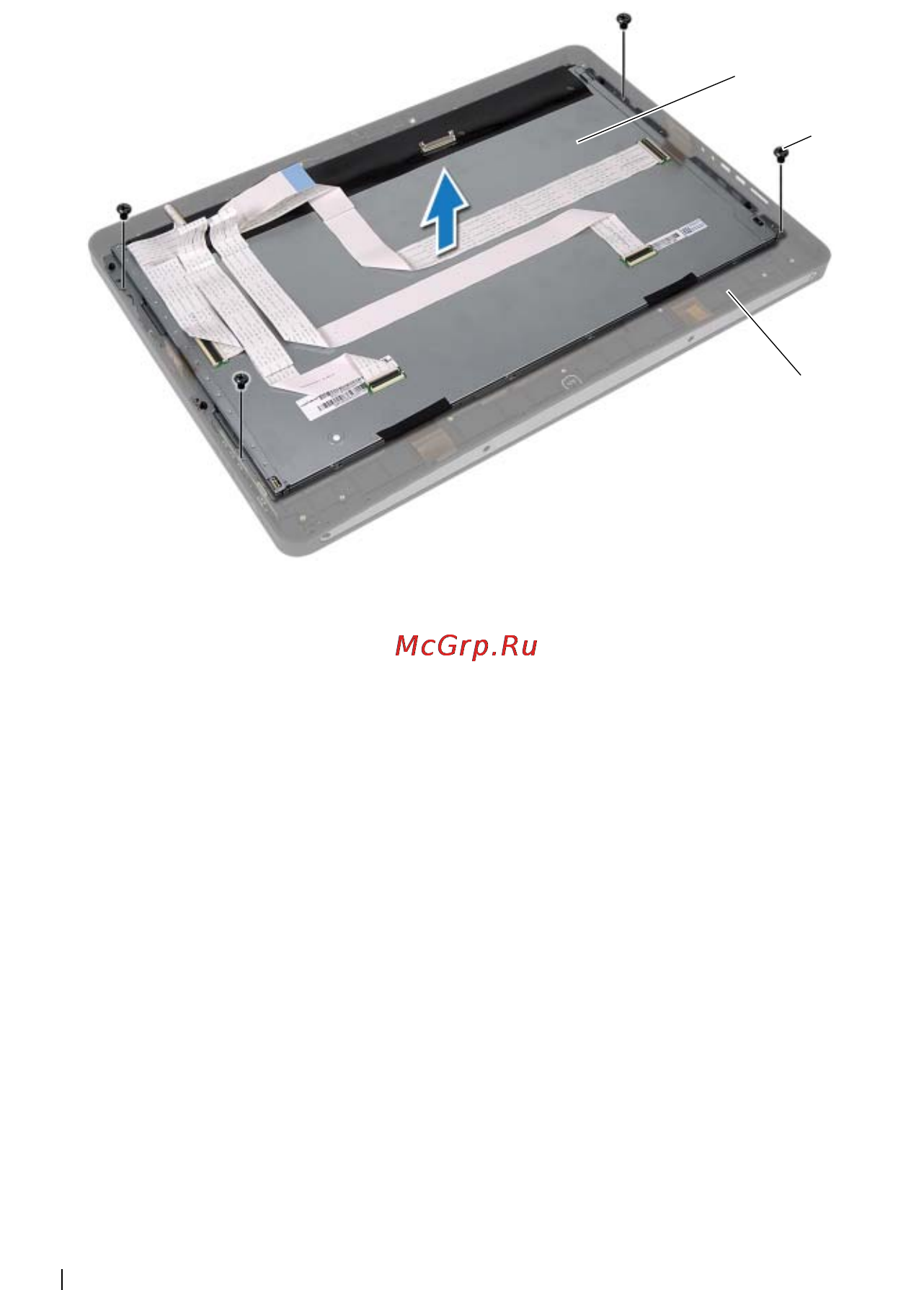

Выверните винты, которыми дисплей в сборе крепится к средней раме.
8
Осторожно поднимите дисплей в сборе со средней рамы.
1 дисплей в сборе 2 винты (4)
3 средняя рама
1
2
3
