Dell Inspiron One /2330-7571/ [66/150] Последовательность действий
![Dell Inspiron One /2330-7571/ [66/150] Последовательность действий](/views2/1087716/page66/bg42.png)
66 Радиатор процессора
Последовательность действий
1
Открутите винт, крепящий блок радиатора процессора к корпусу.
2
Последовательно (порядок указан на радиаторе процессора) открутите
невыпадающие винты, крепящие радиатор процессора к системной
плате.
3
Отслоите часть алюминиевой фольги, приклеенной поверх вентилятора
радиатора процессора.
4
Приподнимите радиатор процессора и снимите его с системной платы.

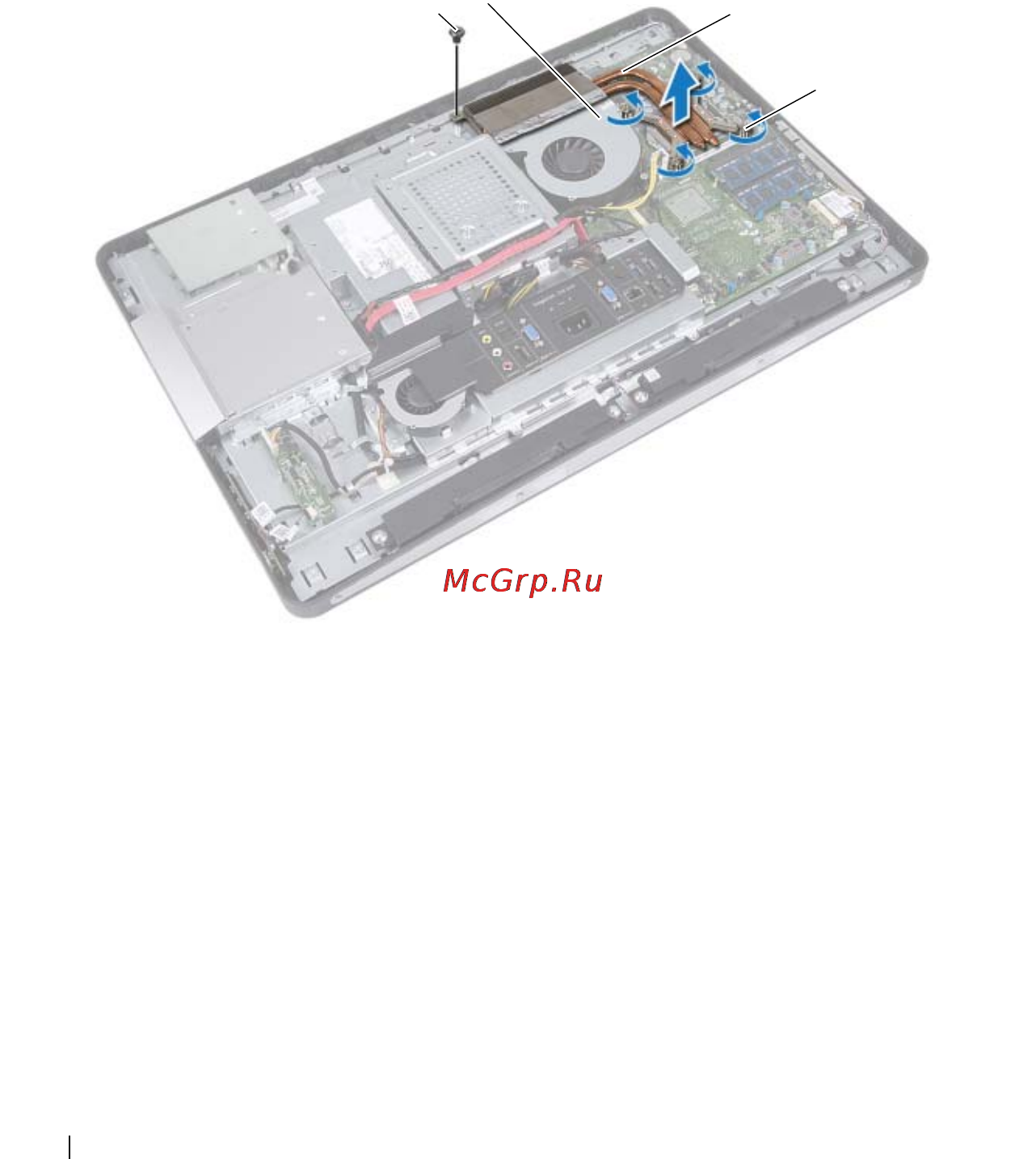

1 винт 2 алюминиевая фольга
3 радиатор процессора 4 невыпадающие винты (4)
1
3
4
2
