78 Кронштейн вентилятора блока питания
Последовательность действий
1

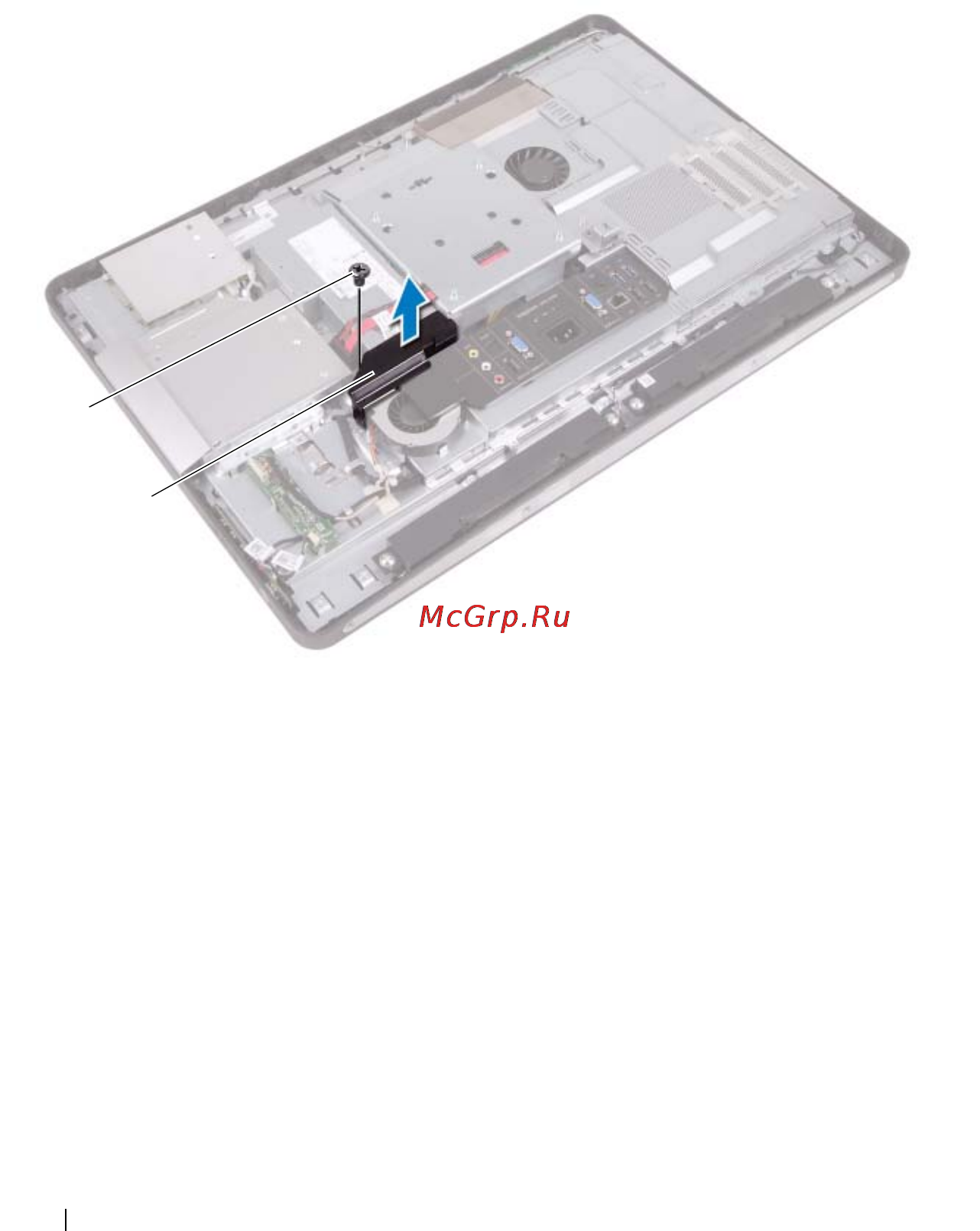

Выверните винт крепления кронштейна вентилятора блока питания к
корпусу компьютера.
2
Извлеките кронштейн вентилятора блока питания из корпуса
компьютера.
1 винт 2 кронштейн вентилятора
блока питания
1
2
