Плата сенсорного экрана 27
2

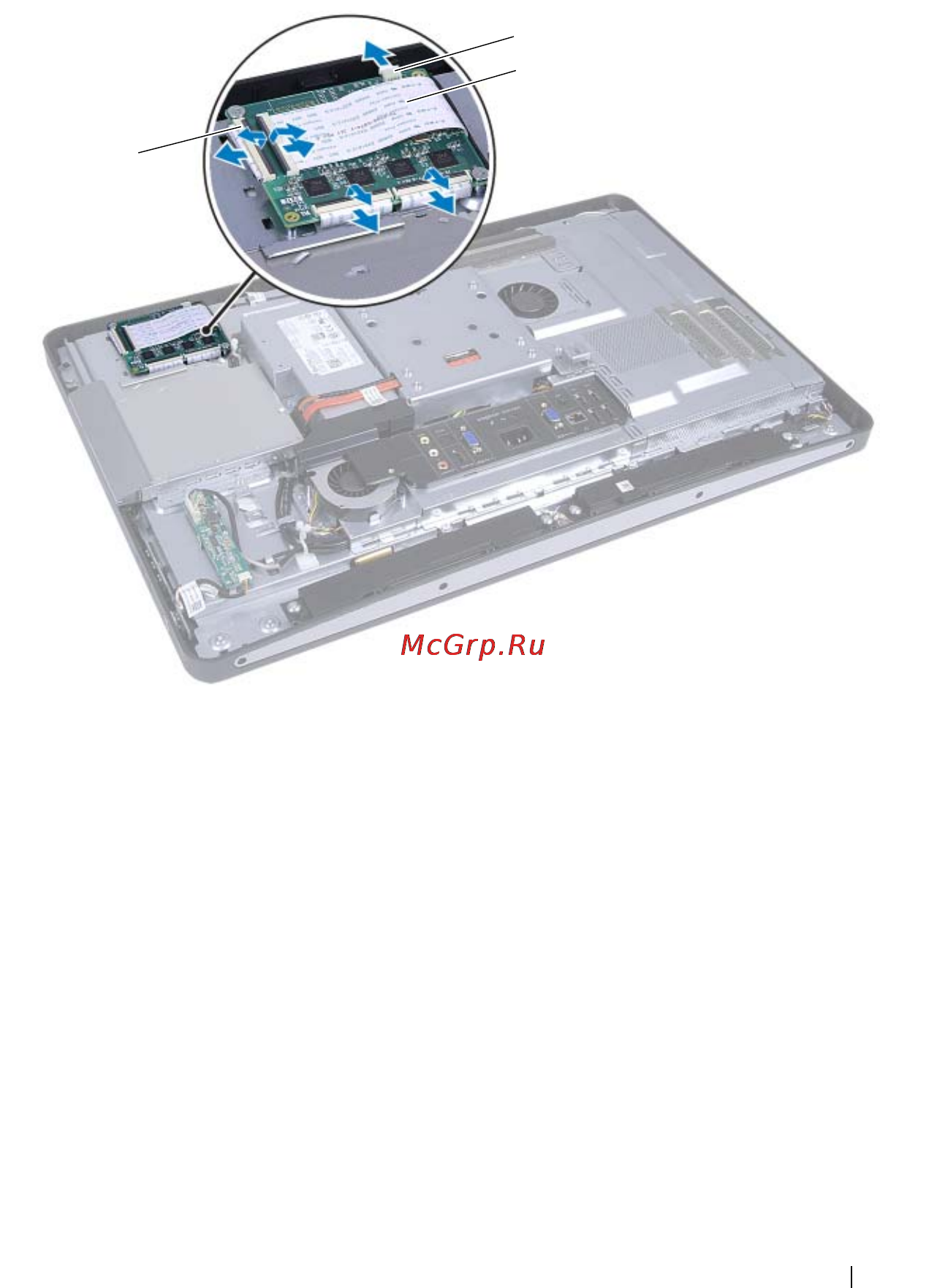

Отсоедините кабель системной платы от платы сенсорного экрана.
3
Разожмите защелки разъема и отсоедините кабели платы сенсорного
экрана от платы сенсорного экрана.
1 разъемы (4) 2 кабель системной платы
3 кабели платы сенсорного экрана (4)
2
3
1
