58 Мини-плата беспроводной сети

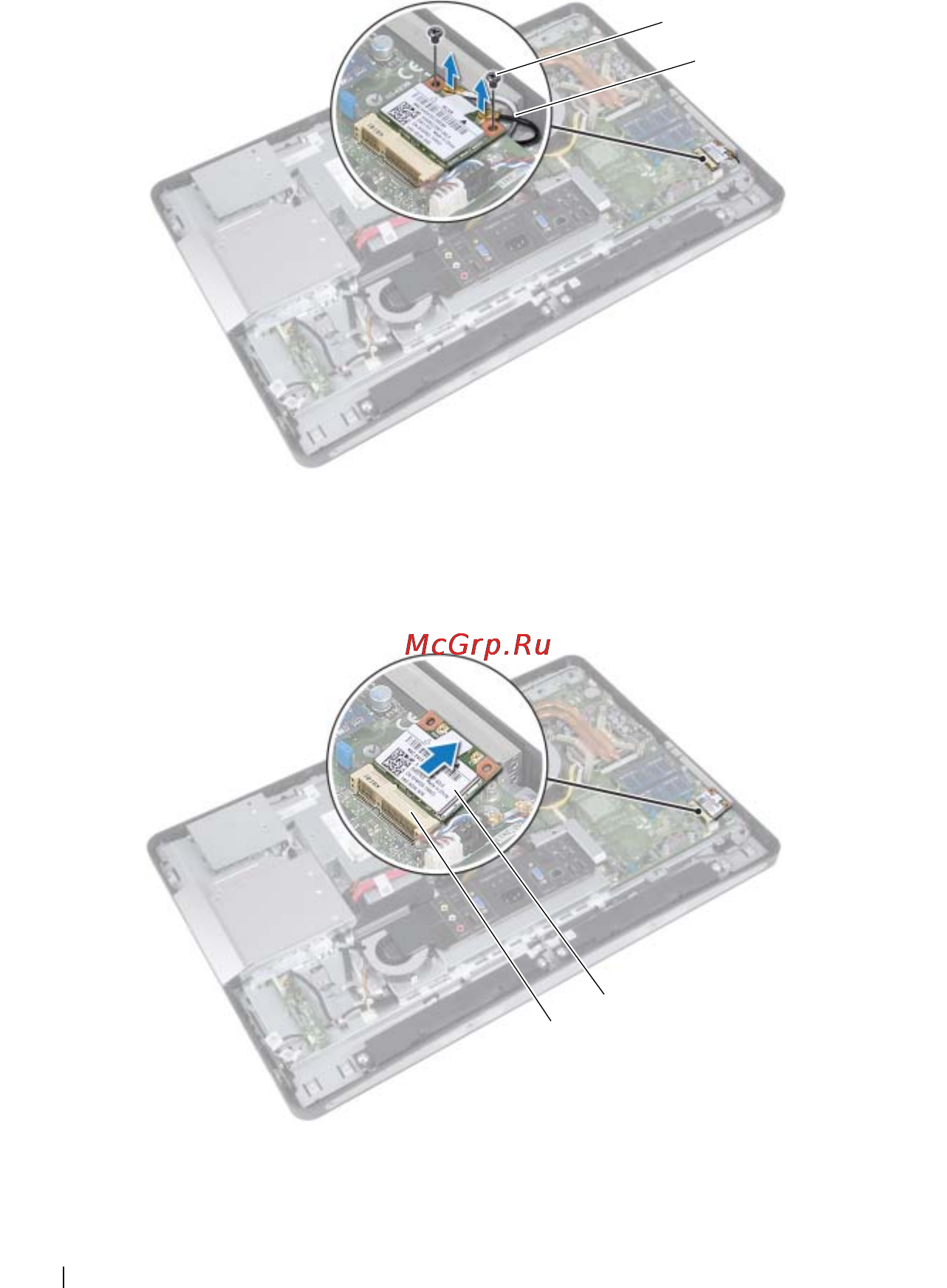

Последовательность действий
1
Отсоедините антенные кабели от разъемов мини-платы.
2
Выверните винты, которыми мини-плата крепится к разъему на
системной плате.
3
Сдвиньте и извлеките мини-плату из разъема системной платы.
1 винты (2) 2 кабели (2)
1 разъем системной платы 2 Мини-плата
1
2
2
1
