98 Плата ввода-вывода
Последовательность действий
1

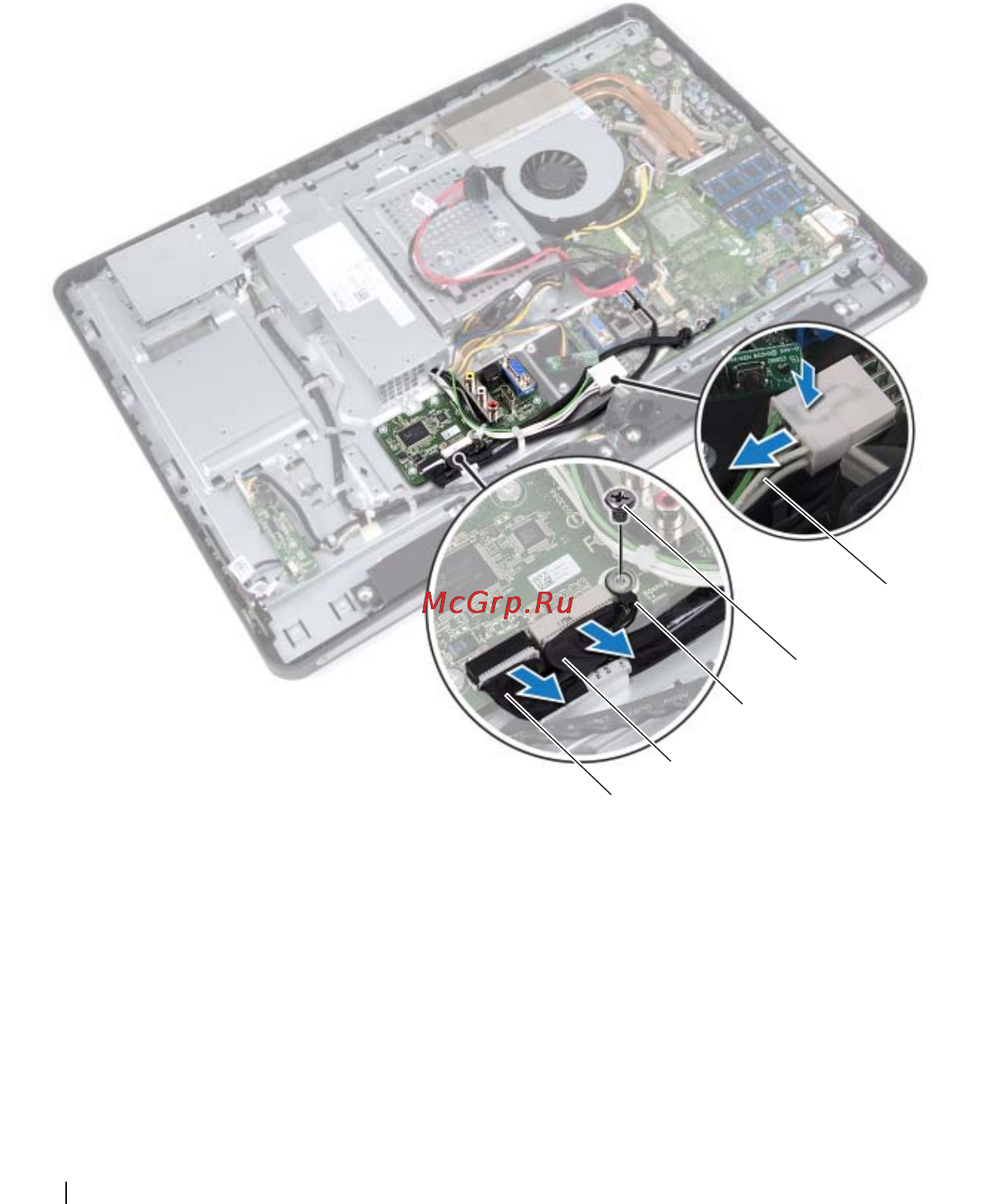

Отключите основной кабель питания от разъема системной платы и
поместите его на отдалении от платы ввода-вывода.
2
Выверните винт, крепящий кабель заземления к корпусу.
3
Отключите кабель дисплея и кабель AV-in от разъемов на плате ввода-
вывода.
1 кабель дисплея 2 кабель AV-in
3 кабель заземления 4 винт
5 основной кабель питания
2
1
3
5
4
