26 Плата сенсорного экрана
Последовательность действий
1

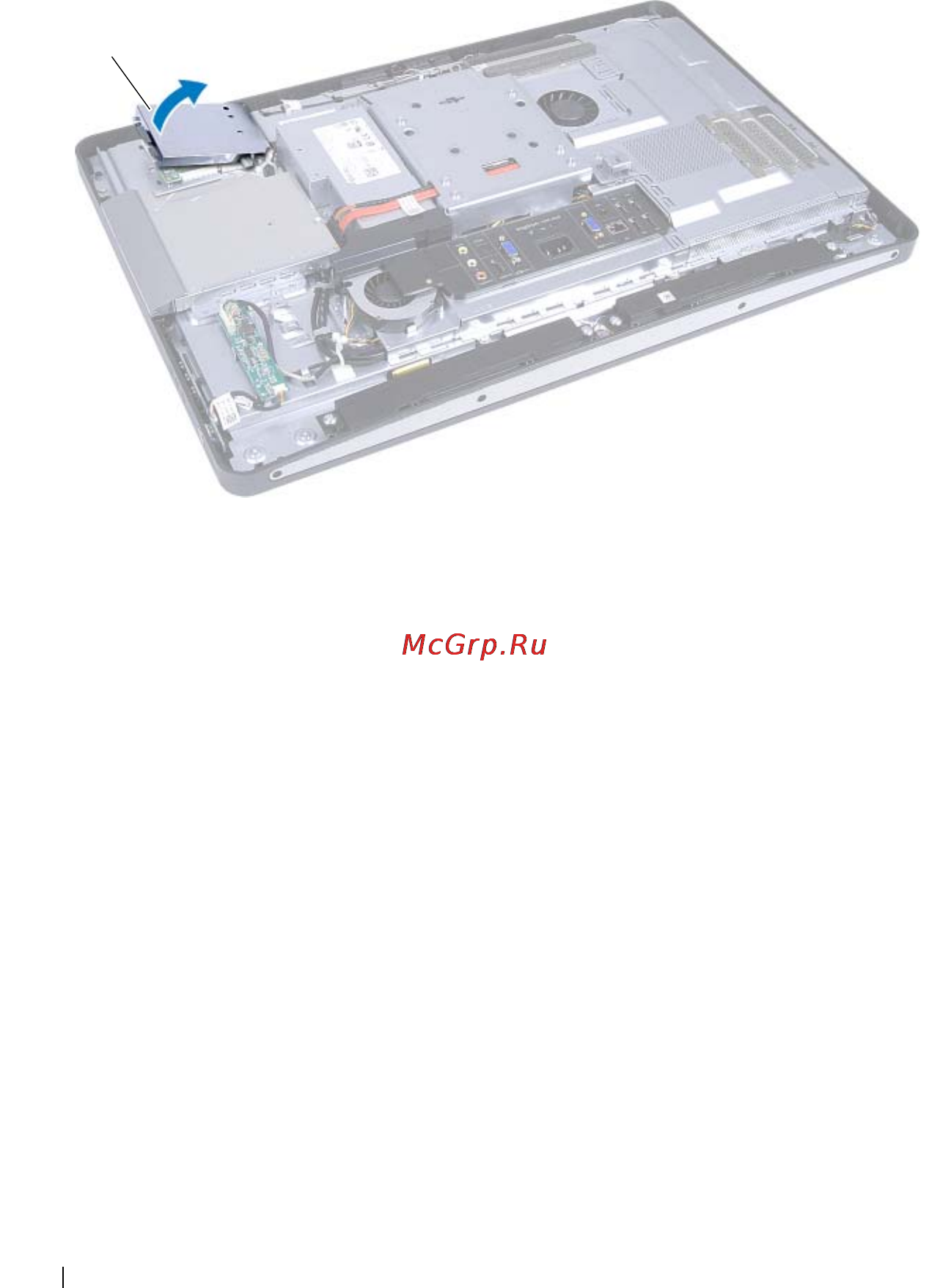

Приподнимите экран платы сенсорного экрана и освободите его от
выступов, удерживающих экран на корпусе компьютера.
1 экран платы сенсорного
экрана
1
