46 VESA-совместимый кронштейн
Последовательность действий
1
Выверните винты, которыми VESA-совместимый кронштейн крепится
к корпусу компьютера.
2
Снимите VESA-совместимый кронштейн с корпуса компьютера.
Установка VESA-совместимого
кронштейна
Последовательность действий
1
Совместите отверстия для винтов в VESA-совместимом кронштейне и в
корпусе компьютера.
2
Вверните винты, которыми VESA-совместимый кронштейн крепится к
корпусу компьютера.

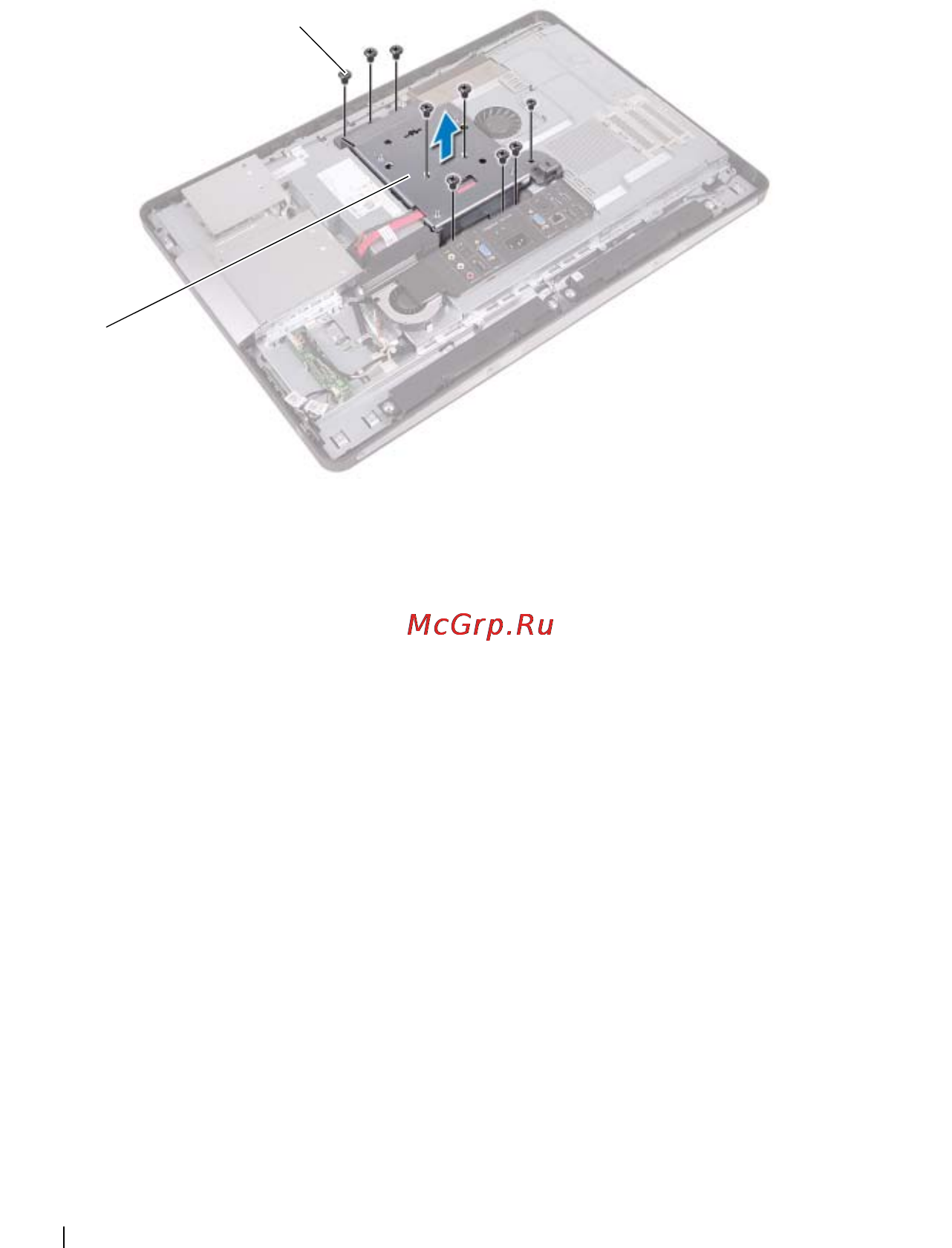

1 VESA-совместимый кронштейн 2 винты (9)
1
2
