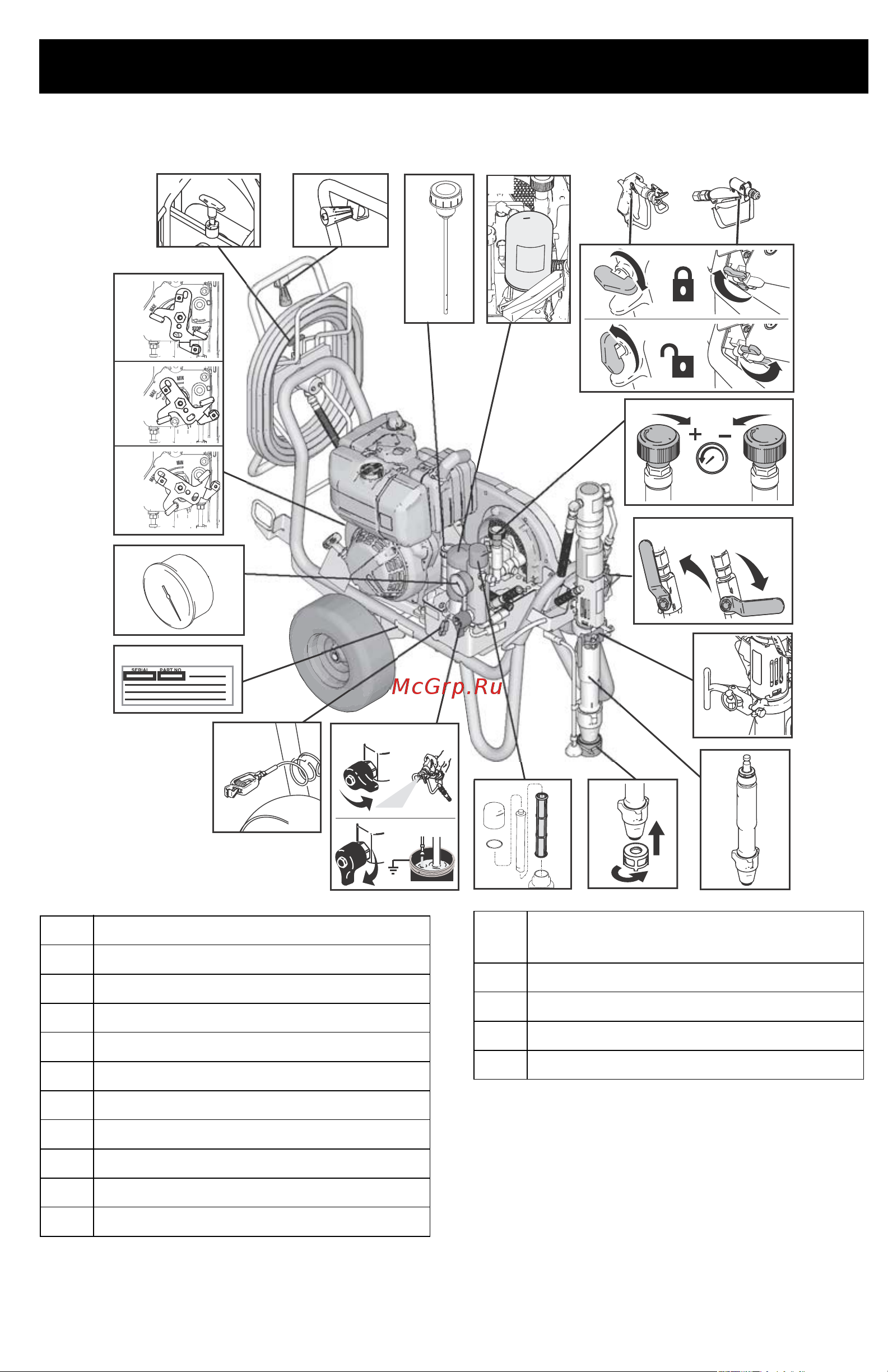

Идентификация компонентов оборудования
334701E 13
Модель ProContractor (DH230)
3.
2.
12.
on
off
bar/MPa
PSI
4.
1.
13.
10.
5.
6.
11.
14.15.
8.
16.
18.
OFF
50%
100%
17.
ti28387a
1Манометр
2 Регулятор давления
3 Клапан гидравлического насоса
4 Устройство ProConnect
5 Поршневой насос
6Впускной сетчатый фильтр
8 Блок управления двигателем
10 Блокиратор пускового курка пистолета
11 Заземляющий зажим
12 Этикетка с серийным номером
13 Клапан слива/заправки
14 Крышка бака с гидравлическим маслом/
щуп для проверки уровня масла
15 Блокиратор шлангового барабана
16 Рукоятка шлангового барабана
17 Фильтр для гидравлического масла
18 Фильтр для краски
Содержание
- 300 dh230 1
- Важные инструкции по технике безопасности 1
- Гидравлические распылители dutymax eh g 1
- Эксплуатация спецификация деталей 1
- Заземление 14 2
- Модели 3 2
- Очистка 27 техническое обслуживание 29 поиск и устранение неисправностей 30 насосы серии standard 32 насосы серии procontractor 33 детали серии standard dutymax eh gh230 300 35 dutymax dh230 eh gh230 300 серия procontractor 47 технические данные 62 2
- Подготовка к работе 16 2
- Подготовка к работе модели с двигателем внутреннего сгорания 20 подготовка к работе модели с электрическим двигателем 23 инструкции по распылению 25 2
- Предупреждения 4 идентификация компонентов оборудования 11 2
- Содержание 2
- Стандартные гарантийные обязательства компании graco 71 информация от компании graco 72 2
- Комплекты оригинального оборудования 3
- Модели 3
- Опции комплектов с электродвигателем 3
- Опасность 4
- Опасность поражения электрическим током высокого напряжения 4
- Предупреждения 4
- Предупреждения касательно электродвигателя 4
- В сша 230в 5
- Заземление 5
- Предупреждение 5
- Предупреждения 5
- Опасность пожара и взрыва 6
- Предупреждение 6
- Предупреждения 6
- Предупреждения касательно электродвигателя 6
- Опасность отравления угарным газом 7
- Опасность пожара и взрыва 7
- Опасность получения ожогов 7
- Предупреждение 7
- Предупреждения 7
- Предупреждения касательно бензинового двигателя 7
- Опасность подкожной инъекции 8
- Предупреждение 8
- Предупреждения 8
- Предупреждения касательно бензинового электрического двигателя 8
- Опасность вследствие неправильного применения оборудования 9
- Опасность исходящая от находящихся под давлением алюминиевых деталей 9
- Опасность получения травм от движущихся деталей 9
- Предупреждение 9
- Предупреждения 9
- 334701e 10
- Вдыхание или проглатывание токсичных жидкостей или газов или их попадание в глаза или на поверхность кожи может привести к серьезным травмам или смертельному исходу 10
- Законопроект 65 штата калифорния 10
- Опасность захвата движущимися деталями 10
- Опасность отравления токсичными жидкостями или газами 10
- Опасность получения травм от отдачи 10
- Предупреждение 10
- Предупреждения 10
- Средства индивидуальной защиты 10
- Идентификация компонентов оборудования 11
- Стандартные модели eh gh230 300 11
- 334701e 12
- Идентификация компонентов оборудования 12
- Модели procontractor eh gh230 300 12
- Идентификация компонентов оборудования 13
- Модель procontractor dh230 13
- Заземление 14
- Опасность 14
- Процедура заземления для бензинового двигателя 14
- Процедура заземления для электрического двигателя 14
- Заземление 15
- Заземление емкостей 15
- Защитные размыкатели цепи 15
- Требования к электропитанию 15
- Удлинительные шнуры 15
- 334701e 16
- Замена бензинового или электрического двигателя 16
- Подготовка к работе 16
- Завершение подготовки к работе 17
- Подготовка к работе 17
- 334701e 18
- Safe range cold 18
- Безопасный интервал в холодном состоянии 18
- Подготовка к работе 18
- Подготовка к работе 19
- Процедура сброса давления 19
- 334701e 20
- Подготовка к работе модели с двигателем внутреннего сгорания 20
- Подготовка к работе модели с двигателем внутреннего сгорания 21
- 334701e 22
- Подготовка к работе модели с двигателем внутреннего сгорания 22
- Подготовка к работе модели с электрическим двигателем 23
- 334701e 24
- Подготовка к работе модели с электрическим двигателем 24
- См стр 24 24
- Инструкции по распылению 25
- Распыление 25
- Сборочный узел из защитного устройства и наконечника switch ti 25
- Сборочный узел из защитного устройства и наконечника switch tip 25
- 334701e 26
- Инструкции по распылению 26
- Очистка засорившегося наконечника 26
- Только серия procontractor 26
- Шланговый барабан 26
- Очистка 27
- 334701e 28
- Очистка 28
- Техническое обслуживание 29
- 334701e 30
- Неисправность причина способ устранения 30
- Поиск и устранение неисправностей 30
- Неисправность причина способ устранения 31
- Поиск и устранение неисправностей 31
- Демонтаж 32
- Насосы серии standard 32
- Предупреждение 32
- Установка 32
- Демонтаж 33
- Насосы серии procontractor 33
- 334701e 34
- Насосы серии procontractor 34
- Установка 34
- Детали серии standard dutymax eh gh230 300 35
- 334701e 36
- Детали рамы и ограждения ремня серия standard gh230 300 36
- Детали серии standard dutymax eh gh230 300 36
- Детали серии standard dutymax eh gh230 300 37
- Поз арт описание кол во 37
- Спецификация деталей 37
- 334701e 38
- Детали серии standard dutymax eh gh230 300 38
- Детали электродвигателя dutymax eh230di 38
- Детали бензинового двигателя dutymax gh230di 39
- Детали серии standard dutymax eh gh230 300 39
- 334701e 40
- Детали серии standard dutymax eh gh230 300 40
- Детали электродвигателя dutymax eh300di 40
- Детали бензинового двигателя dutymax gh300di 41
- Детали серии standard dutymax eh gh230 300 41
- 334701e 42
- Детали резервуара и фильтра серия standard 42
- Детали серии standard dutymax eh gh230 300 42
- Детали серии standard dutymax eh gh230 300 43
- Поз арт описание кол во 43
- Спецификация деталей для резервуара и фильтра серия standard 43
- 334701e 44
- Детали для гидравлического мотора и поршневого насоса 44
- Детали серии standard dutymax eh gh230 300 44
- Детали серии standard dutymax eh gh230 300 45
- Спецификация деталей для гидравлического мотора и поршневого насоса 45
- 334701e 46
- Детали для распылительного пистолета и шланга dutymax eh gh230di 46
- Детали для распылительного пистолета и шланга dutymax eh gh300di 46
- Детали серии standard dutymax eh gh230 300 46
- Кол во 46
- Dutymax dh230 dutymax eh gh230 300 47
- Dutymax dh230 eh gh230 300 серия procontractor 47
- 334701e 48
- Dutymax dh230 eh gh230 300 серия procontractor 48
- Детали рамы и ограждения ремня dh230 eh gh230 300 48
- Dutymax dh230 eh gh230 300 серия procontractor 49
- Поз арт описание кол во 49
- Спецификация деталей 49
- 334701e 50
- Dutymax dh230 eh gh230 300 серия procontractor 50
- Детали электродвигателя dutymax eh230di 50
- Dutymax dh230 eh gh230 300 серия procontractor 51
- Детали дизельного двигателя dutymax gh230di 51
- Dutymax dh230 eh gh230 300 серия procontractor 52
- Детали бензинового двигателя dutymax gh230di 52
- Dutymax dh230 eh gh230 300 серия procontractor 53
- Детали электродвигателя dutymax eh300di 53
- 334701e 54
- Dutymax dh230 eh gh230 300 серия procontractor 54
- Детали бензинового двигателя dutymax gh300di 54
- Dutymax dh230 eh gh230 300 серия procontractor 55
- Примечания 55
- Dutymax dh230 eh gh230 300 серия procontractor 56
- Детали резервуара и фильтра dutymax 56
- Dutymax dh230 eh gh230 300 серия procontractor 57
- Поз арт описание кол во 57
- Спецификация деталей резервуара и фильтра dutymax 57
- 334701e 58
- Dutymax dh230 eh gh230 300 серия procontractor 58
- Детали для гидравлического мотора и поршневого насоса 58
- Dutymax dh230 eh gh230 300 серия procontractor 59
- Поз арт описание кол во 59
- Спецификация деталей для гидравлического мотора и поршневого насоса 59
- 334701e 60
- Di распылительный пистолет и шланг 60
- Dutymax dh230 eh gh230 300 серия procontractor 60
- Кол во 60
- Распылитель dutymax dh eh gh230di распылительный пистолет и шланг 60
- Распылитель dutymax eh g 60
- Dutymax dh230 eh gh230 300 серия procontractor 61
- Только детали для шлангового барабана серия procontractor 61
- 334701e 62
- Dutymax eh230di серия standard 62
- Технические данные 62
- Dutymax eh300di серия standard 63
- Технические данные 63
- 334701e 64
- Dutymax gh230 серия standard 64
- Технические данные 64
- Dutymax gh300 серия standard 65
- Технические данные 65
- 334701e 66
- Dutymax eh230di серия procontractor 66
- Технические данные 66
- Dutymax eh300di серия procontractor 67
- Технические данные 67
- 334701e 68
- Dutymax dh230 gh230 серия procontractor 68
- Комплект оригинального оборудования 68
- Технические данные 68
- Dutymax gh300 серия procontractor 69
- Комплект оригинального оборудования 69
- Основные смачиваемые детали распылителя 69
- Технические данные 69
- Углеродистая сталь с цинковым и никелевым покрытием нержавеющая сталь птфэ ацеталь хромированное покрытие кожа свмпэ v max алюминий карбид вольфрама керамика полиамид 69
- 334701e 70
- Оригинальное оборудование gh230 300 24w299 70
- Технические данные 70
- Стандартные гарантийные обязательства компании graco 71
- Информация от компании graco 72
