Детали серии Standard DutyMax EH/GH230/300
46 334701E
Детали для распылительного пистолета и шланга,
DutyMax EH/GH230DI
Детали для распылительного пистолета и шланга,
DutyMax EH/GH300DI
Поз. Арт. № Описание
Кол-во
202a 240797 ШЛАНГ, заземленный,
полиамид; внутр. диам.
3/8 дюйма; муфта 3/8-18
npsm; 15 м (50 футов);
подпружиненные
предохранительные
устройства на обоих
концах
1
202b 241735 ШЛАНГ, заземленный,
полиамид; внутр. диам.
1/4 дюйма; муфта 1/4
npt(m) x 1/4 npsm(f); 0,9м
(3 фута); подпружинен-
ные предохранительные
устройства на обоих
концах, 22,7 МПа (227 бар,
3300 фунтов на кв. дюйм)
1
202c 241705 ПИСТОЛЕТ, распылитель-
ный, текстурированные
краски, включает
©
защитную насадку
наконечника RAC и
цилиндр распылитель-
ного наконечника LTX531,
перечень деталей см. в
руководстве 308491
1
202d 159841 ПЕРЕХОДНИК, 3/8 npt x
1/4 npt
1
202e 239663 ШАРНИР, прямой 1
202f 196178 ПЕРЕХОДНИК,
ниппельный
1
202a
202b
202c
202d
202e
202f

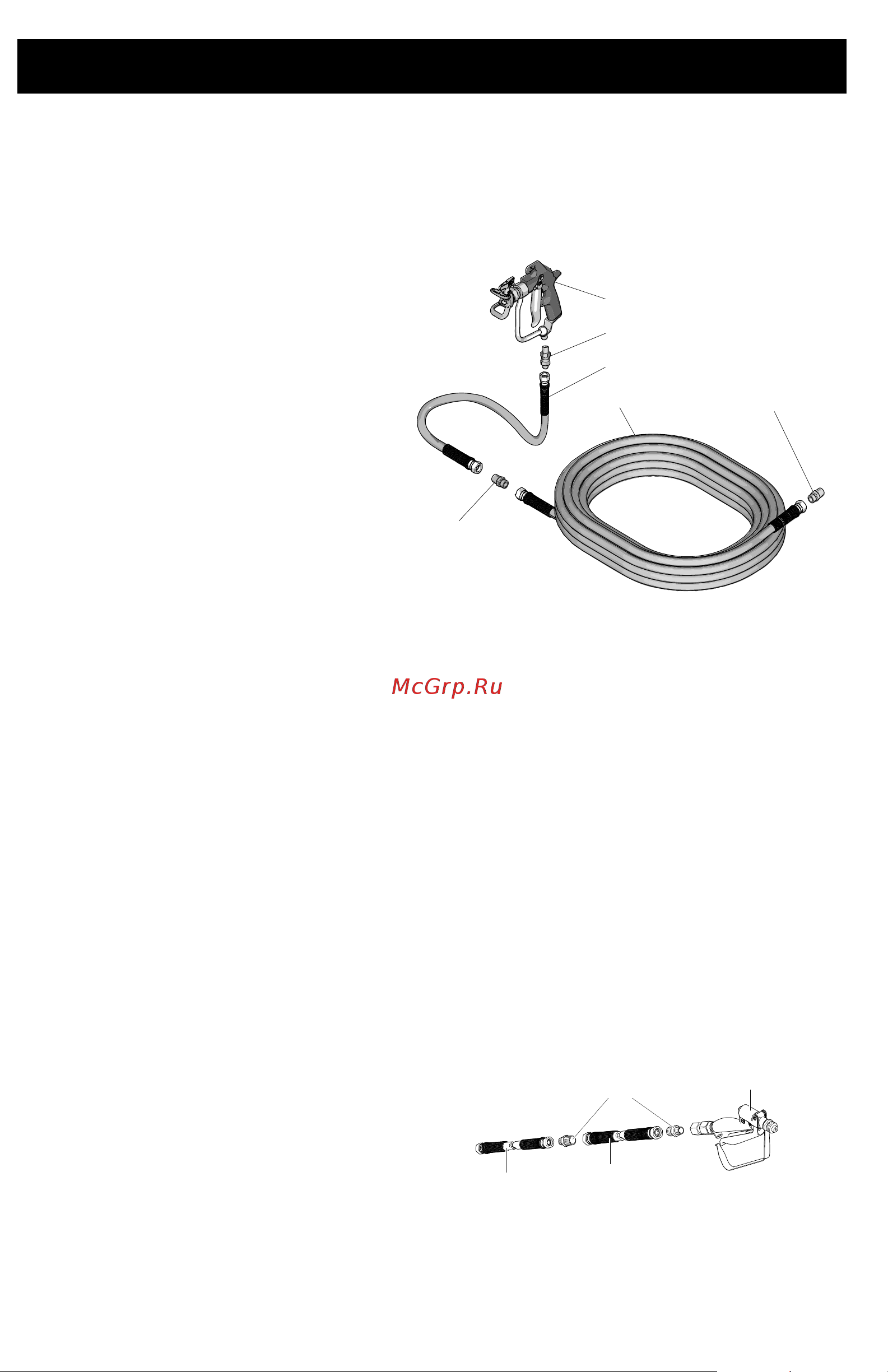

ti25337a
Поз. Арт. № Описание Кол-во
225a 159239 ФИТИНГ, ниппельный,
трубный, редукторный
2
225b 191239 ШЛАНГ, с муфтой,
3/8 дюйма x 11 футов и
10 дюймов
1
225d 245820 КОМПЛЕКТ,
вспомогательная
принадлежность, пистолет
1
225f 278499 ШЛАНГ, с муфтой,
1/2 дюйма x 50 футов,
водяной насос 3300
1
225f
225d
225b
225a225a
