Насосы серии ProContractor
334701E 33
2. Медленно тяните за рукоятку шнура
стартера двигателя до тех пор, пока
отверстие под штифт для штока
поршневого насоса не установится
на одном уровне с отверстием
гидравлического штока. Протолкните
штифт в отверстие. Вдавите стопорное
кольцо в паз.
3. Залейте в гайку уплотнения состав
Graco TSL.
Насосы серии
ProContractor
Демонтаж
Касательно ремонта насоса, смотрите
руководство 334654.
1. Промойте насос.
2. Выполните инструкции из раздела
Процедура сброса давления, стр. 15.
3. Отсоедините фитинг шланга подачи
краски и шланг подачи краски от фитинга
насоса.

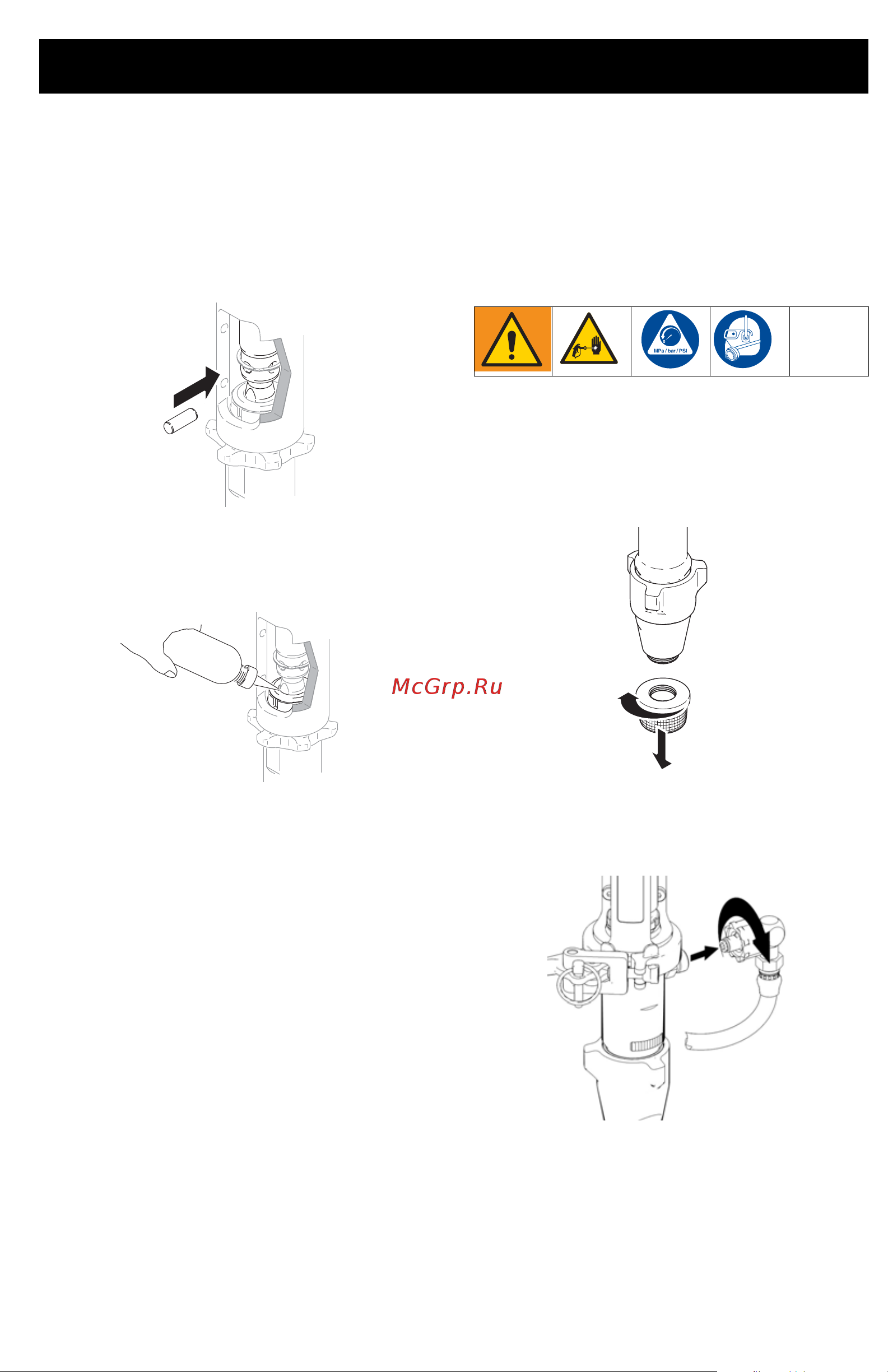

ti2272
e
ti2272f
ti18418a
ti8828a
