Детали серии Standard DutyMax EH/GH230/300
42 334701E

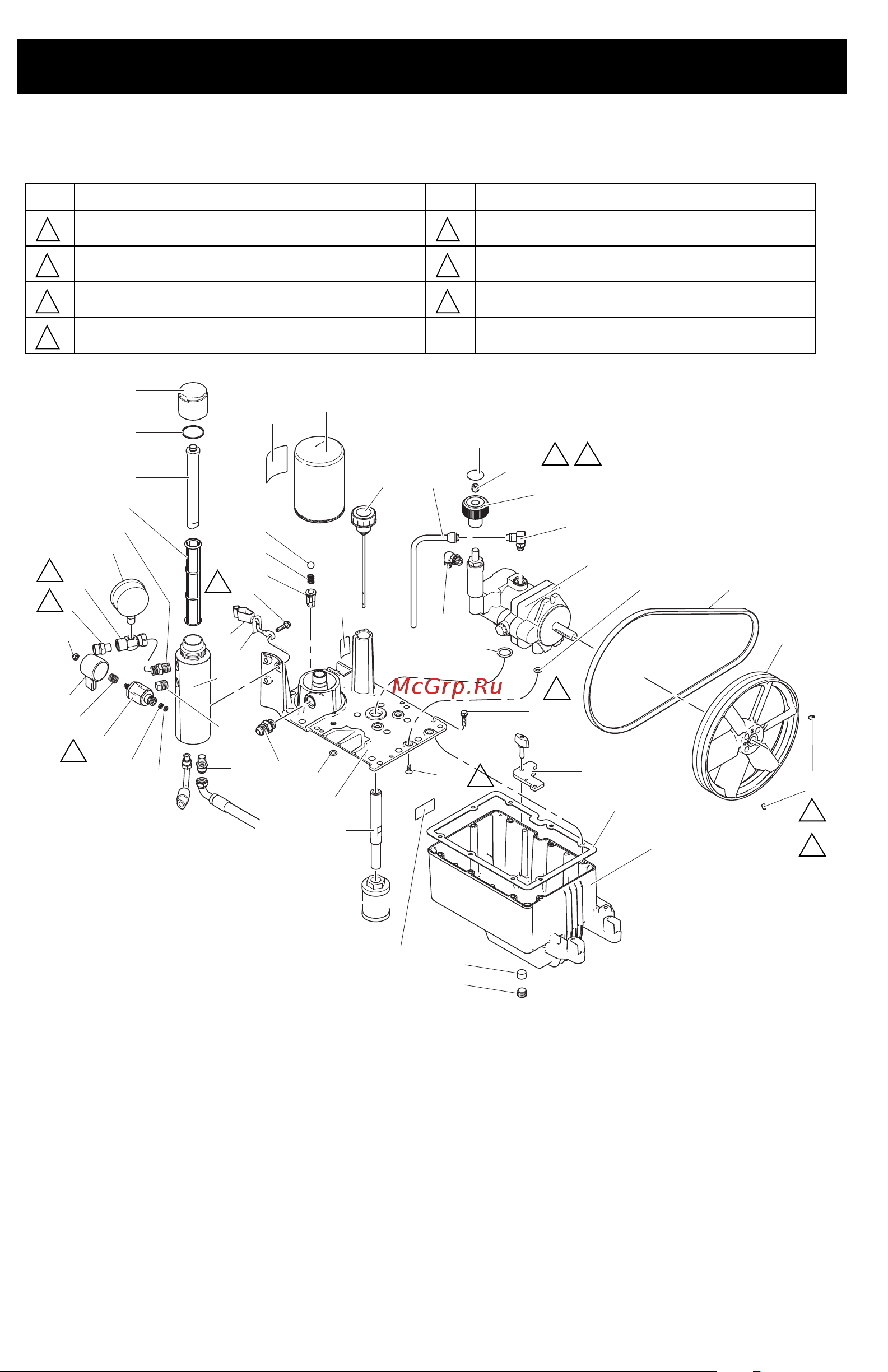

Детали резервуара и фильтра, серия Standard
Поз. Усилие затяжки Поз. Усилие затяжки
58-62 дюймов на фунт (6,6 - 7,0 Н•м) 15-25 дюймов на фунт (1,7 - 2,8 Н•м)
Нанесение жидкости Loctite 242 Нанесение жидкости Loctite 277
90-110 дюймов на фунт (10,2 - 12,4 Н•м) 110-120 дюймов на фунт (12,4 - 13,6 Н•м)
355-395 дюймов на фунт (40,1 - 44,6 Н•м)
1
5
2
6
3
7
4
ti18346a
267
236
265
233
237
234
235
242
243
247
238
239
240
248
244
245
249
253
255
254
252
250
251
262
232
246
231
230
229
227
261
264
256
257
258
259
228
263
236
96
197
44
144
84
85
87
4
55
3
266
285
241
299
1
2
2
5
7
4
3 6
3
7
