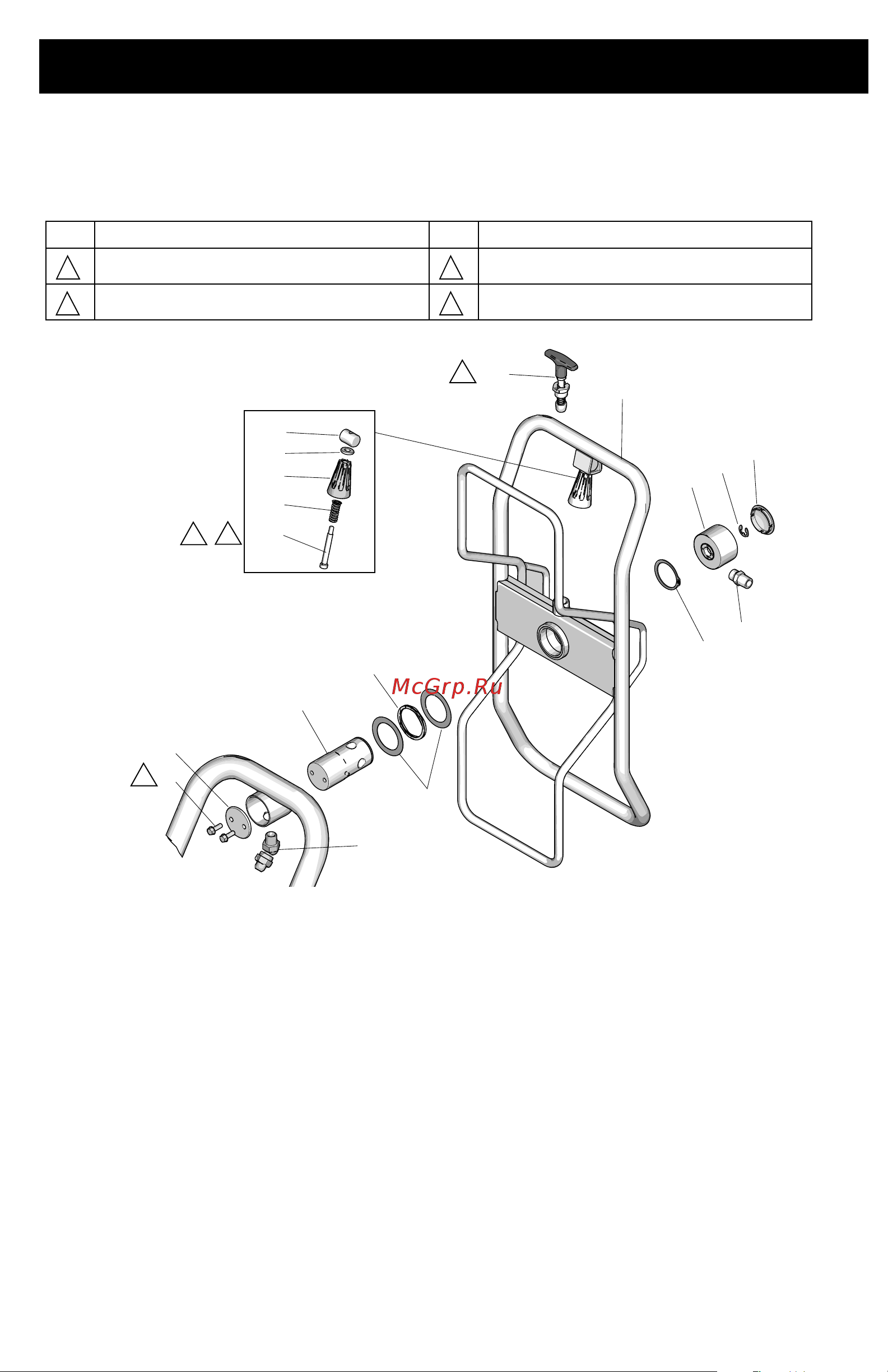

DutyMax DH230/EH/GH230/300, серия ProContractor
334701E 61
Только детали для шлангового барабана,
серия ProContractor
Поз. Усилие затяжки Поз. Усилие затяжки
120-130 дюймов на фунт (13,6 - 14,7 Н•м) 130-150 дюймов на фунт (14,7 - 16,9 Н•м)
25-35 футов на фунт (33,9 - 47,5 Н•м) Нанесение жидкости Loctite 277
1
3
2
4
t
i2
5338a
210
209
208
221
206
205
211
216
215
212
214
213
203
204
201
9
6
8
3
4
1
2
Поз. Арт. № Описание Кол-во
6 161889 ФИТИНГ, штуцер,
вертлюг, 45°
1
8 260212 ВИНТ, с шестигранной
шайбой и головкой
под торцевой ключ
2
9 16C975 ПЛАСТИНА,
вертлюжная установка
1
201 24E016 ТРУБА, шланговый
барабан, поворотная
1
203 122607 ШАЙБА, плоская 2
204 122534 ПРУЖИНА, волнистая 1
205 24B691 БАРАБАН, шланговый 1
206 122524 КОЛЬЦО, стопорное,
наружное
1
208 24B248 КОЛПАЧОК, вертлюг,
в сборе
1
209 122347 КОЛЬЦО, стопорное,
наружное
1
210 122787 КОЛПАЧОК 1
211 24E400 ШТИФТ, вытяжной,
стопорный
1
212 278085 РУКОЯТКА, вертлюг 1
213 122518 ВИНТ, с буртиком,
головка под ключ
1
214 122542 ПРУЖИНА 1
215 122669 ШАЙБА, плоская 1
216 15X618 ГАЙКА, вертлюг,
рукоятка
1
221 162485 ПЕРЕХОДНИК (модели
24W942, 24W962,
DH230DI)
1
116756 ПЕРЕХОДНИК (модели
24W966, 24W968)
1
159239 ПЕРЕХОДНИК (модели
24W966, 24W968)
1
Поз. Арт. № Описание Кол-во
