Детали серии Standard DutyMax EH/GH230/300
334701E 39

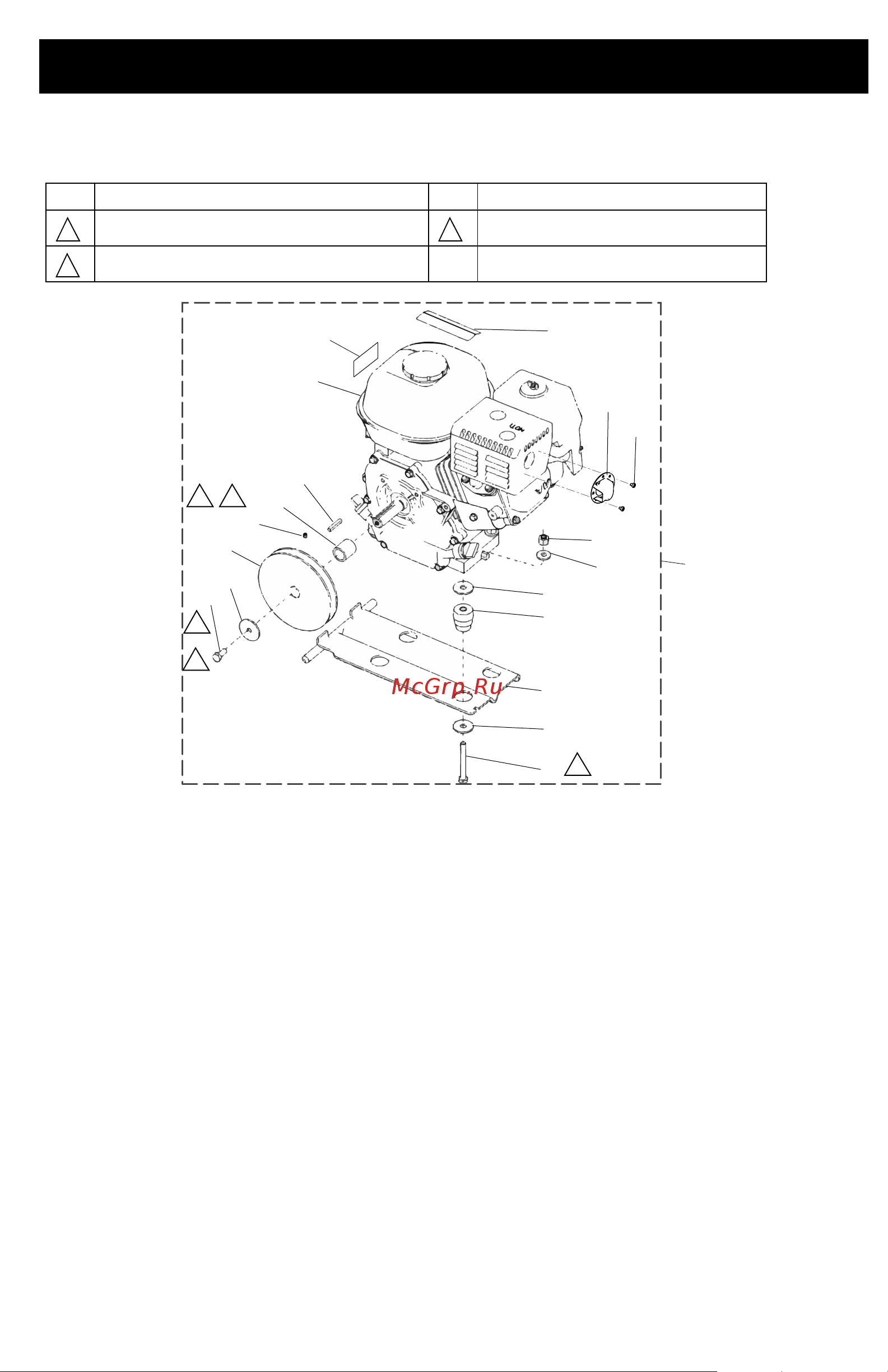

Детали бензинового двигателя DutyMax GH230DI
Поз. Усилие затяжки Поз. Усилие затяжки
120-130 дюймов на фунт (13,6 - 14,7 Н•м) Нанесение жидкости Loctite 242
58-62 дюймов на фунт (6,6 - 7,0 Н•м)
1
3
2
30
34
43
133
106
126
23
154
99
153
154
7
24
88
119a
ti25480a
119
119a
245
246
90
1
3
2 3
1
Поз. Арт. № Описание Кол-во
7 100023 ШАЙБА, плоская 4
23 113664 ВИНТ,
с шестигранной
головкой
4
30 108842 ВИНТ,
с шестигранной
головкой
2
34 112717 ШАЙБА 1
43 116908 ШКИВ, 5,50 дюйма 1
44 119433 РЕМЕНЬ,
с V-образными
засечками для
захвата
(не показано)
1
50 110838 ГАЙКА, стопорная 4
88 194126 НАКЛЕЙКА, с
предупреждением
1
90 16Y720 НАКЛЕЙКА,
предупредительная,
двигатель ISO
1
99 15F157 КРОНШТЕЙН,
монтажный,
двигатель
1
106 15B314 РУКАВ, вал
двигателя
1
119 248944 КОМПЛЕКТ,
бензиновый
двигатель 6,5 л. с.
(включает все
детали, указанные
на этой странице)
2
119a 116298 ДВИГАТЕЛЬ,
бензиновый, 6,5 л.с.
1
126 117632 КЛЮЧ, квадратный,
3/16 x 1,25
1
133 100002 ВИНТ, установочный 1
153 15E888 КОМПЕНСАТОР
ПУЛЬСАЦИЙ,
монтаж на двигателе
4
154 108851 ШАЙБА, плоская 8
245 128099 ОТРАЖАТЕЛЬ,
выхлопной
1
246 128101 ВИНТ,
самонарезающийся
2
Наклейки с символами опасности и
предупреждениями предоставляются
бесплатно.
Поз. Арт. № Описание Кол-во
