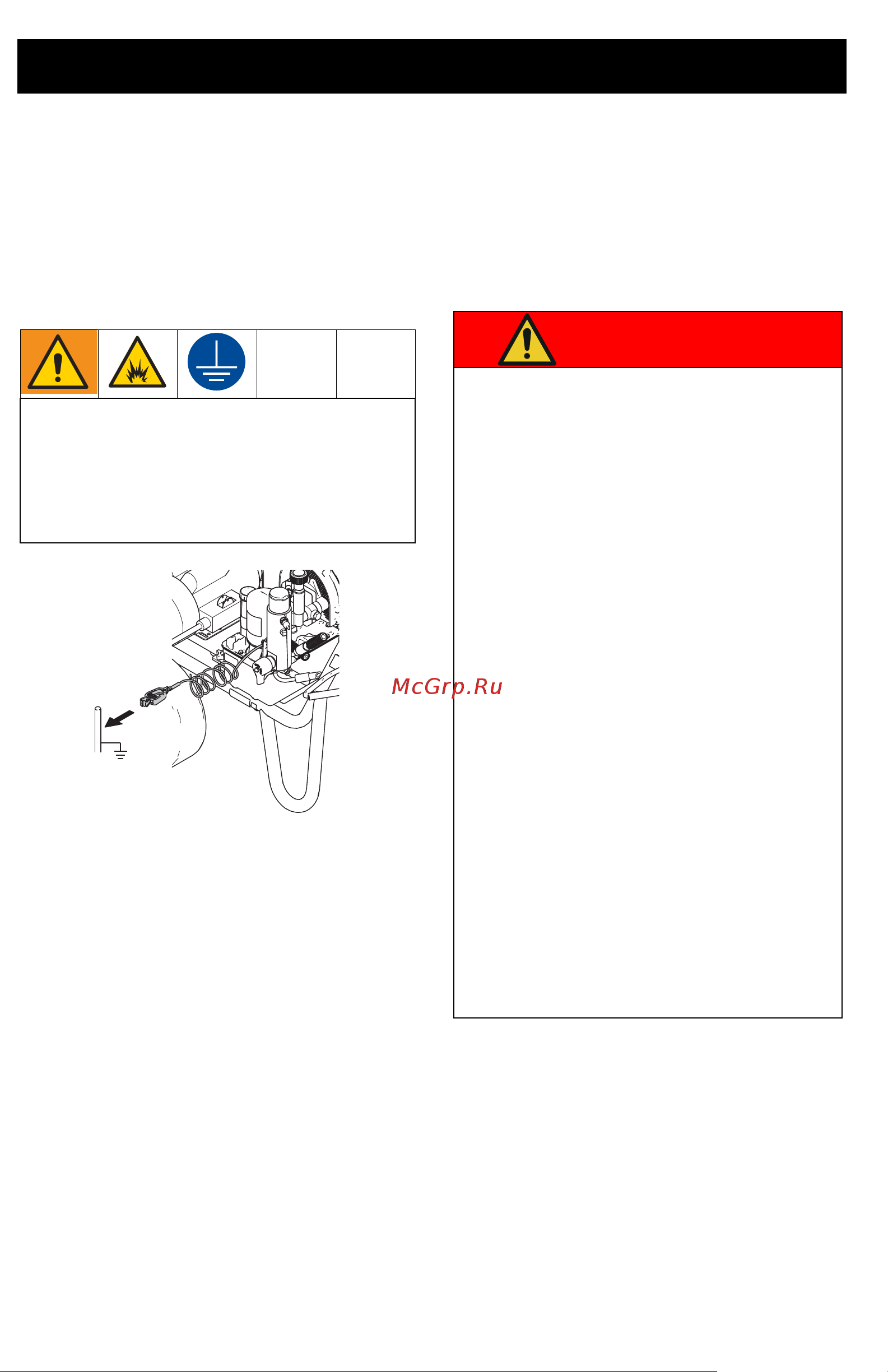

Заземление
14 334701E
Заземление
Процедура заземления
для бензинового
двигателя
Для заземления распылителя: Подсоедините
зажим заземления распылителя к каждому
проводнику заземления.
Шланги подачи воздуха и жидкости:
Используйте только токопроводящие шланги
совокупной длиной не более 500футов (150 м),
чтобы обеспечить целостность заземления.
Проверьте электрическое сопротивление
шлангов. Если общее сопротивление
относительно земли превышает 29 МОм,
шланги следует немедленно заменить.
Пистолет-распылитель: Заземление
осуществляется путем подключения к
правильно заземленному насосу и шлангу
подачи жидкости.
Процедура заземления
для электрического
двигателя
Шнур распылителя имеет провод заземления
с соответствующим контактом заземления.
При использовании электрического двигателя
вилка должна подключаться к розетке,
надлежащим образом установленной
и заземленной в соответствии со всеми
местными правилами и нормативами.
Не изменяйте конструкцию штепсельной
вилки; если она не соответствует типу розетки,
то обратитесь к квалифицированному
электрику для установки подходящей розетки.
Чтобы снизить риск образования статического
разряда, оборудование должно быть
заземлено. В результате образования искр
разрядов статического электричества
возможно возгорание или взрыв паров.
Заземление обеспечивает отвод
электрического тока.
ti18197a
ОПАСНОСТЬ
ОПАСНОСТЬ ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ ВЫСОКОГО
НАПРЯЖЕНИЯ
Это оборудование питается током высокого
напряжения. Ненадлежащий контакт с
высоковольтным оборудованием приведет
к смерти или серьезной травме.
• Перед выполнением технического
обслуживания выключите оборудование
и отсоедините шнур питания.
• Это оборудование должно быть
заземлено. Подключайте оборудование
только к заземленному источнику
электропитания.
• Для однофазных моделей и моделей на
240В используйте только 3-проводные
удлинительные шнуры.
• Для трехфазных моделей или моделей
400 В перем. тока используйте только
5-проводные удлинительные шнуры.
• Проверяйте целостность контактов
заземления на разъемах шнура питания
и удлинителя.
• Не подвергайте оборудование
воздействию дождя. Храните
оборудование внутри помещения.
• Все электромонтажные работы должны
выполняться квалифицированным
электриком с соблюдением всех
местных правил и нормативных
требований.
